Замена материнской платы утюга Conair Infiniti PRO
Этот гид основан на инструкциях по удалению корпуса и сетевого шнура для удаления и замены материнской платы.
Шаг 1
Удалите винт Philips #1 28 мм.
Убедитесь, что устройство отключено и остыло, прежде чем пытаться заменить детали.
Шаг 2
Удалите винты Philips #1 22 мм.
Шаг 3
Отделите корпус с помощью пластикового инструмента.
Шаг 4
Вытяните сетевой шнур.
Шаг 5

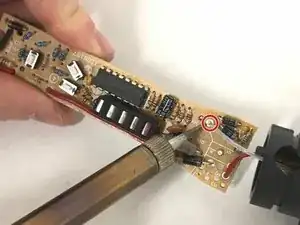

Разогрейте паяльник и удалите красный провод с материнской платы, как показано.
Обратите внимание на место подключения провода.
Шаг 6
С помощью паяльника удалите белый провод с материнской платы, как показано.
Обратите внимание на место подключения провода.
Шаг 7

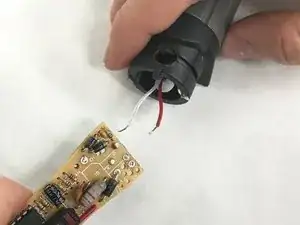

После удаления обоих проводов материнская плата может быть снята.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке, убедившись, что провода правильно припаяны к замененной материнской плате.
