Замена переключателя питания Hot Tools Professional 1110

Убедитесь, что у вас чистое рабочее место, и вы можете легко отслеживать мелкие детали.

Кроме того, УБЕДИТЕСЬ, ЧТО УСТРОЙСТВО ОТКЛЮЧЕНО ОТ СЕТИ НА ВСЕХ СЛЕДУЮЩИХ ШАГАХ!

Надежно удерживайте конец утюжка с черным пластиковым колпачком на стороне нагревательного элемента.

Свободной рукой возьмите пинцетом маленькое стопорное кольцо, расположенное между нагревательным элементом и корпусом ручки.

После того как кольцо будет надежно захвачено, потяните его вверх — оно должно освободиться.

После снятия кольца переверните корпус ручки и найдите три отверстия для винтов.

Возьмите отвертку PH1 и ослабьте все три винта длиной 6 мм, с крестообразным шлицем №1, расположенные в корпусе ручки.

После извлечения винтов отложите их в сторону и с помощью инструмента для вскрытия надежно раздвиньте корпус ручки на две половины вдоль.

Чтобы снять зажимной механизм, надежно удерживайте утюжок за корпус ручки и найдите винт, показанный на изображении.

Извлеките винт (8 мм, крестообразный шлиц №2, потайная головка) и после этого повторите для противоположной стороны.

После извлечения обоих винтов удалите верхнюю половину зажимного механизма с корпуса утюжка.

Поверните ручку и извлеките винт, удерживающий пружинный механизм зажима. Этот винт — 8 мм, крестообразный шлиц №2, потайная головка.

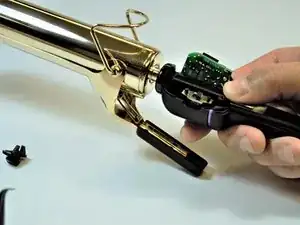

После выполнения этого шага утюжок Hot Tools Professional 1110 будет полностью разобран и готов к замене компонентов.

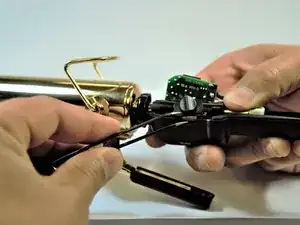

Снимите кнопку переключателя питания, чтобы получить доступ к электрически подключённому переключателю.

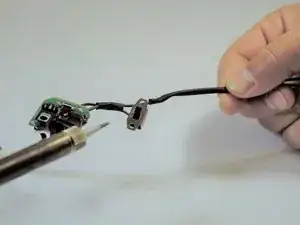

Извлеките переключатель питания из корпуса и отпаяйте три подключённых провода. Обратите внимание на ориентацию каждого из проводов, чтобы правильно установить их на новом переключателе.

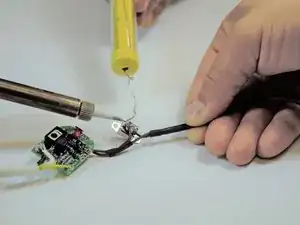

Убедившись, что три подключённых электрических провода правильно ориентированы, припаяйте новый переключатель питания к проводам.
