Hot Tools Professional 1110 Замена нагревательной спирали

Убедитесь, что у вас чистое рабочее место и вы можете легко отслеживать мелкие, свободные детали.

Кроме того, ОБЯЗАТЕЛЬНО ОТКЛЮЧИТЕ УСТРОЙСТВО ОТ СЕТИ ДЛЯ ВСЕХ ПОСЛЕДУЮЩИХ ШАГОВ!

Плотно возьмите конец утюжка с чёрной пластмассовой заглушкой на конце нагревательного элемента.

Другой рукой используйте пинцет, чтобы плотно захватить маленькое фиксирующее кольцо, расположенное между нагревательным элементом и корпусом рукоятки.

Когда захват будет надёжным, потяните фиксирующее кольцо вверх — оно должно отстать.

Когда кольцо ослаблено, переверните корпус рукоятки, вы увидите три отверстия под винты.

Возьмите PH1 отвёртку и ослабьте все три винта Филлипс №1 длиной 6 мм в корпусе рукоятки.

После извлечения винтов отложите их в сторону и с помощью монтажного инструмента аккуратно разъедините корпус рукоятки вдоль по длине.

Чтобы снять зажимной механизм, крепко удерживайте утюжок за корпус рукоятки и найдите винт, как показано на фото.

Удалите показанный винт (8 мм Филлипс №2 с полукруглой головкой), затем проделайте то же самое с противоположной стороны.

После удаления обоих винтов снимите верхнюю половину зажимного механизма с корпуса утюжка.

Поверните рукоятку и снимите винт, удерживающий пружинный механизм зажима. Этот винт — 8 мм Филлипс №2 с полукруглой головкой.

После выполнения этого шага ваш Hot Tools Professional 1110 будет полностью разобран и готов к замене компонентов.

Аккуратно извлеките плату из её посадочного места. Обратите внимание на форму платы, чтобы облегчить сборку.

Белый кабель — это нагревательная спираль. Она питается через плату от выключателя питания. На плате припаяны три тонких провода.

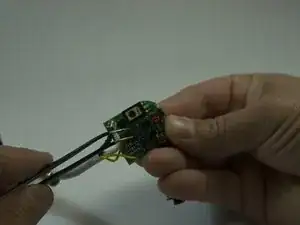

Отпаивайте три провода, как показано на фото. Отметьте расположение каждого провода.

Обратитесь к инструкции Hot Tools Professional 1110 Замена выключателя питания для дополнительных указаний.

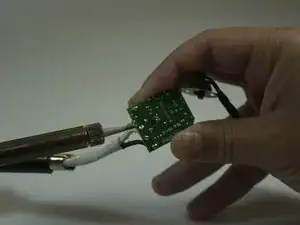

Установите новую нагревательную спираль, припаяв её, как показано на фото.
