Замена предохранителя Nerf Vortex Vigilon

Две сдвигающиеся детали фиксируют оранжевый прицел. После снятия этих деталей прицел может отсоединиться.

Используя отвёртку, аккуратно выкрутите три крестовые шурупа #00 длиной 1 см, которые соединяют две сдвигающиеся детали.

Обе боковые части снимутся после удаления шурупов.

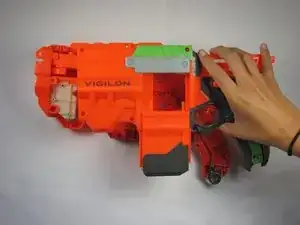

Снимите обе сдвигающиеся детали с пистолета.

Выкрутите двенадцать крестовых шурупов #00 длиной 1 см.

Так как отверстия для шурупов глубже самих шурупов, некоторые из них могут не выпасть сразу после полного выкручивания. Они выпадут при снятии внешней крышки на следующем шаге, что допустимо.

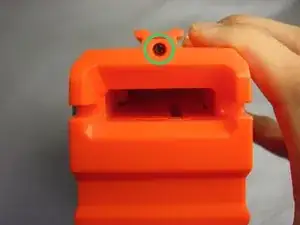

Поверните пистолет так, чтобы передняя часть была обращена к Вам, и выкрутите последний шуруп.

При снятии крышки крепление магазина и пружина могут выпасть из пистолета.

Снимите внешнюю крышку с пистолета. Лишь та сторона, с которой были удалены шурупы, должна отсоединиться.

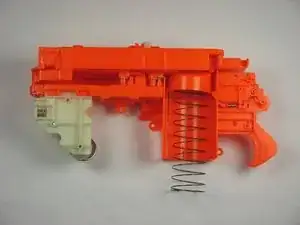

Магазин автоматически сдвинется вниз при снятии крышки.

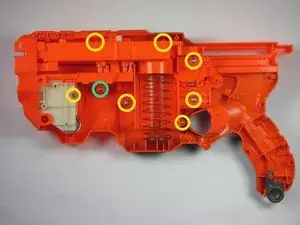

Выкрутите семь крестовых шурупов #00 длиной 1 см, которые крепят внутренний механизм к задней крышке.

Выкрутите крестовой шуруп #00 длиной 1,2 см, расположенный справа от белого корпуса.

При снятии передней крышки из пистолета может выпасть оранжевый блок. Пружина и крепление магазина также могут выпасть, если этого ещё не произошло.

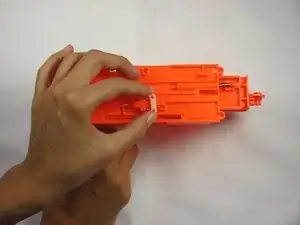

Покачивая, снимите переднюю крышку из-под белой детали и приподнимите её от пистолета.

Извлечение крышки затруднено из-за плотной посадки внутренних элементов.

Перед сборкой убедитесь, что оранжевый блок, пружина и крепление магазина установлены на свои места.

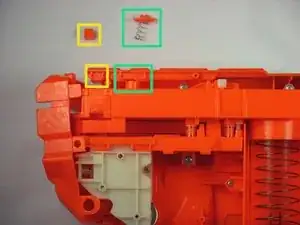

При извлечении внутреннего механизма из пистолета могут выпасть пружина, колпачок и вращающийся рычаг.

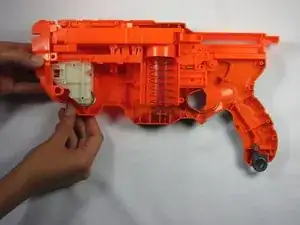

Отсоедините внутренний механизм от внешней крышки, потянув его на себя.

Перед сборкой убедитесь, что пружина, колпачок и вращающийся рычаг установлены на свои места.

Поверните пистолет так, чтобы верхняя часть была обращена к Вам.

Выкрутите два крестовых шурупа #00 длиной 1 см, которые крепят белую крышку предохранителя. Снимите крышку предохранителя.

С усилием потяните рычаг вверх с одной стороны, пока выступы на его стороне не выйдут из пазов.
