Замена пружины подачи Nerf Vortex Vigilon
Для разборки этого Nerf‑пистолета и доступа к пружине подачи вам понадобится только отвертка. При необходимости заранее подготовьте новую пружину.
Шаг 1
Две части скользящего механизма удерживают оранжевый прицел. Учтите, что при снятии этих частей прицел может отвалиться.
С помощью отвертки аккуратно выкрутите три флажковые винта Phillips #00 длиной 1 см, удерживающие две части скользящего механизма вместе.
Обе стороны скользящего механизма снимутся, когда винты будут удалены.
Шаг 2
Снимите обе части скользящего механизма с пистолета.
Шаг 3
Удалите двенадцать винтов Phillips #00 длиной 1 см.
Поскольку отверстия для винтов глубже, чем длина винта, некоторые винты могут не выскочить даже после полного выкручивания. Они выйдут при снятии внешней крышки на следующем шаге — это нормально.
Поверните пистолет так, чтобы передняя часть была обращена к вам, чтобы снять последний винт.
Шаг 4
При снятии крышки крепление зажима и пружина, скорее всего, выпадут из пистолета.
Поднимите внешнюю крышку и снимите её с пистолета. Снимется только та сторона, с которой вы удаляли винты.
При снятии крышки магазин автоматически сдвинется вниз.

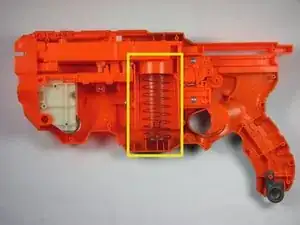

Шаг 5
Выньте пружину, потянув её на себя.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
