Замена динамика Game Boy

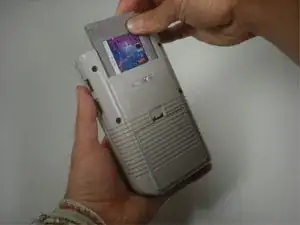

Выключите Game Boy и извлеките картридж.

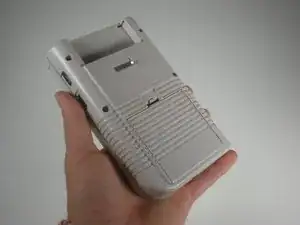

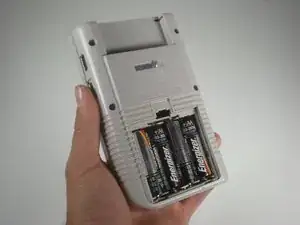

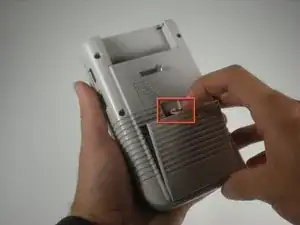

Используйте ноготь (или мелкую монету), чтобы нажать защёлку крышки отсека для батареек и снять крышку.

Защёлка — это пластиковая пружинная клипса. Если вашему Game Boy уже много лет, будьте осторожны — пластик может стать хрупким.

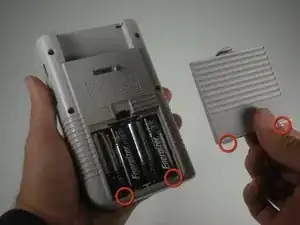

При установке крышки убедитесь, что её две пластиковые защёлки вошли в прорези внизу батарейного отсека, прежде чем вернуть крышку на место.

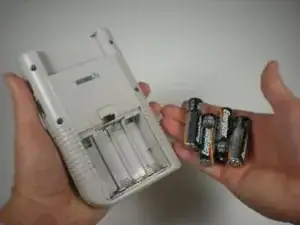

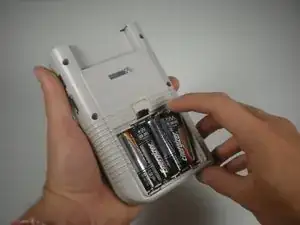

Используйте ноготь, чтобы поддеть каждую батарейку от положительного (+) контакта и извлечь их.

Утилизируйте использованные батарейки надлежащим образом!

Удаляйте батарейки из Game Boy, если собираетесь хранить устройство более месяца.

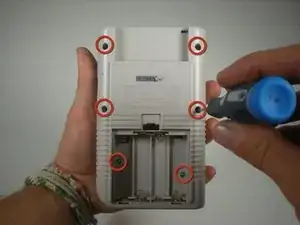

Снимите шесть винтов Triwing с задней панели устройства.

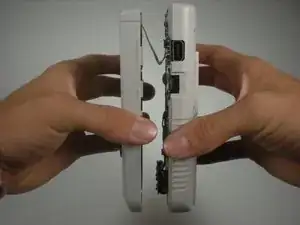

После извлечения винтов аккуратно отделите переднюю часть корпуса от задней.

Не разделяйте половины корпуса полностью — они всё ещё соединены широким ленточным кабелем, который может быть повреждён.

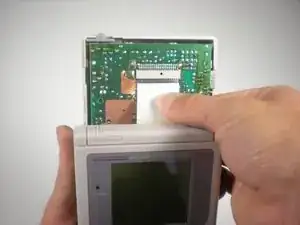

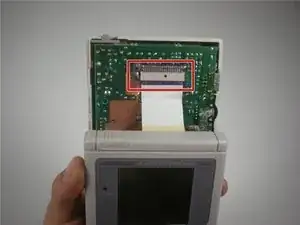

Сдвиньте переднюю часть корпуса вниз, чтобы обнажить разъём ленточного кабеля.

Ухватите разъём ленточного кабеля большим и указательным пальцами. Тяните вниз аккуратно, пока из гнезда не выйдет сам разъём, а не сам кабель.

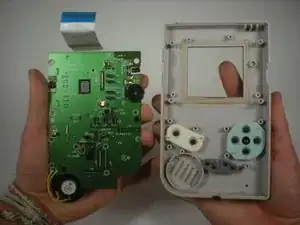

Разделите переднюю и заднюю части корпуса.

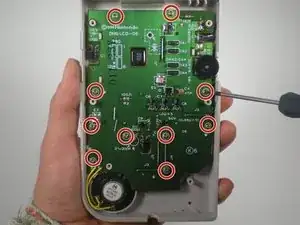

Снимите 10 винтов Phillips #00 с материнской платы.

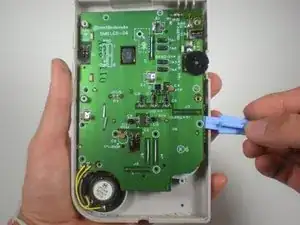

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять материнскую плату и извлечь её из передней пластиковой части корпуса.

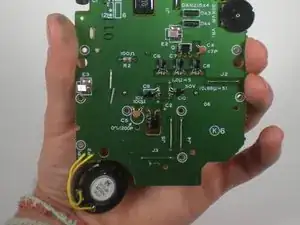

Будьте осторожны при подъёме платы, так как к ней прикреплён динамик.

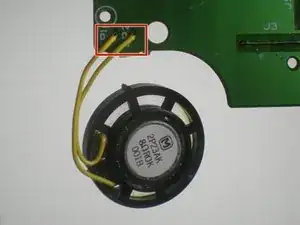

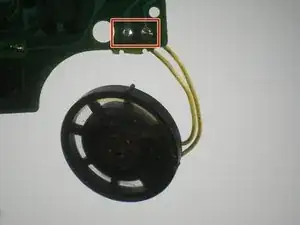

Отпаяйте два провода, соединяющие динамик с материнской платой.

Снимите динамик.

Если вы новичок в пайке, ознакомьтесь с этим руководством — оно поможет при выпаивании проводов динамика и/или припаивании новых.
