Замена вибромоторов Mad Catz Dual Force 2 Pro
Если один или оба мотора вибрации в контроллере Mad Catz Dual Force 2 Pro перестали работать, данное руководство поможет вам заменить вибромоторы. Его также можно использовать для установки более мощных моторов или полного удаления вибрации, если она не требуется.
Моторы в контроллере Mad Catz Dual Force 2 Pro обеспечивают тактильную обратную связь, повышая эффект присутствия при игре в игры, поддерживающие функцию вибрации.
Перед началом выполнения инструкции убедитесь, что проблема действительно в моторах, проверив вибрацию контроллера во время игры с поддержкой функции тряски.
На шаге 5 необходимо поднять и выпаять моторы с печатной платы. После удаления старых моторов нужно припаять новые.
Перед началом работы отключите контроллер от любой консоли, чтобы избежать повреждений.
Шаг 1

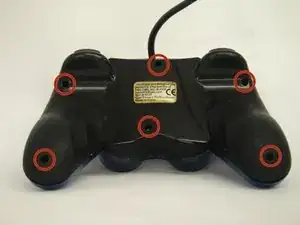

Открутите шесть винтов Phillips длиной 7 мм с задней крышки.
Шаг 2

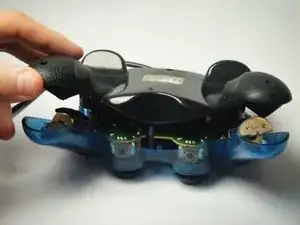

Аккуратно отсоедините заднюю часть контроллера от передней и отведите её в сторону.
Внутри контроллера нет свободных деталей, поэтому его можно открывать без опасений, что что-либо выпадет.
Шаг 3

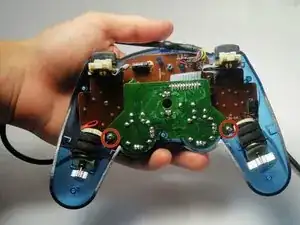

Открутите два винта длиной 7 мм на зелёной печатной плате.
Шаг 4

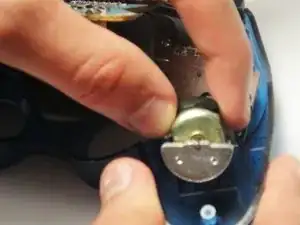

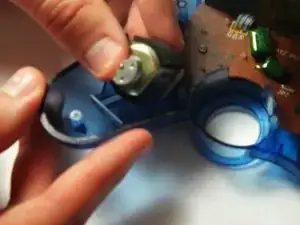

Удерживая за бока мотор, подлежащий замене, поднимите его вверх.
Следите за тем, чтобы не повредить провода мотора, припаянные к основной плате.
Шаг 5

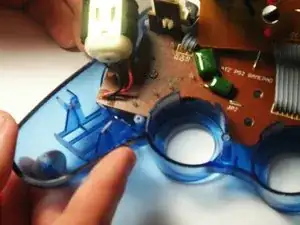

Используйте паяльник, чтобы выпаять оба провода вибромотора с основной платы.
Положительный провод (красный) подключён ближе к краю основной платы.
Если вы не умеете паять, изучите руководство по пайке. При пайке на печатных платах не перегревайте соединения, чтобы избежать необратимых повреждений.
Шаг 6
При необходимости повторите два предыдущих шага для другого вибромотора.
Заключение
Чтобы собрать устройство обратно, выполните шаги в обратном порядке. Сдайте электронные отходы в переработку на предприятии, сертифицированном по стандарту R2 или e-Stewards.
Перевод руководства с ifixit.com
