Замена USB-кабеля контроллера Mad Catz Street Fighter IV FightPad

Используйте пинцет, чтобы полностью снять наклейку с задней части контроллера.

Найдите семь винтов Philips размером 8.3 мм на задней панели контроллера и удалите их.

Используйте пластиковый инструмент для открытия, чтобы отделить заднюю и переднюю крышки, вставив его между двумя корпусами.

Используйте пластиковый инструмент для разъединения двух корпусов.

Удалите две резиновые боковые накладки.

Найдите переключатель RS-DP-LS.

Поднимите переключатель вверх, чтобы удалить его.

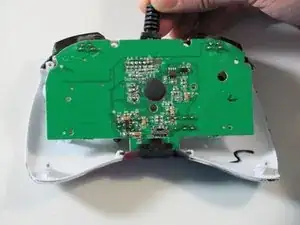

Найдите четыре винта Philips размером 8.3 мм на плате и удалите их.

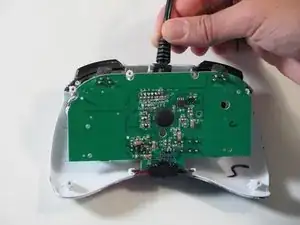

Держите кабель контроллера в области, где он соединяется с контроллером, и медленно тяните вверх, чтобы вытащить его из пластикового слота и извлечь плату.

Будьте осторожны с проводами, подключенными к самой плате, так как они тонкие и хрупкие.

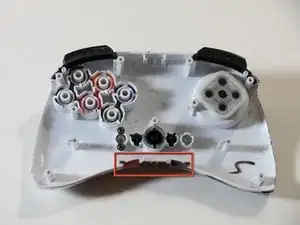

При сборке контроллера убедитесь, что нижняя пластиковая деталь полностью вставлена в свой слот перед заменой платы.

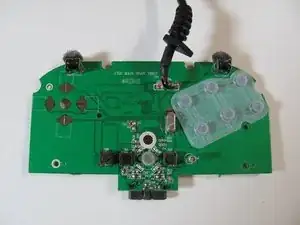

Поверните материнскую плату так, чтобы сторона с резиновыми кнопками была направлена вверх.

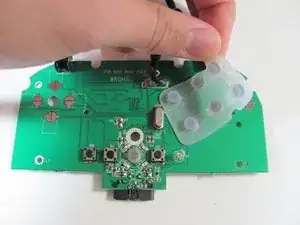

Удалите резиновые кнопки, поднимая резиновую прокладку в тех местах, где резиновые цилиндры выступают через материнскую плату, чтобы каждый цилиндр аккуратно выскочил.

Удаление резинок необязательно, но рекомендуется сделать это перед пайкой.

Найдите сломанный или отключённый провод, аккуратно потянув вверх за пять проводов, подключенных к материнской плате.

Протяните сломанный или отключённый провод через соответствующее отверстие на передней стороне материнской платы, чтобы металлическая часть провода выступала с обратной стороны материнской платы.

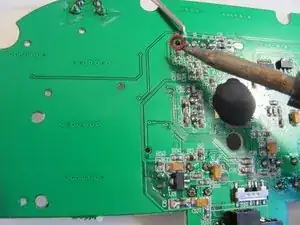

Используйте набор для пайки, чтобы припаять провод на обратной стороне материнской платы.

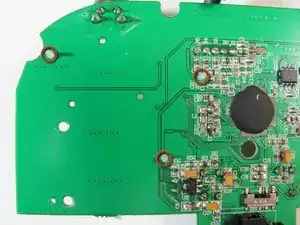

Возможно, вам нужно будет удалить старую пайку в отверстии перед тем, как пропустить провод и припаять его к материнской плате.

Если резиновая оболочка провода мешает металлической части провода пройти через отверстие, используйте пинцет, чтобы отодвинуть резиновую оболочку и обнажить больше металлической части.
