Замена джойстика Mad Catz FightPad PRO
Руководства по ремонту конкретных типов контроллеров сейчас найти довольно сложно. К счастью, это руководство поможет Вам заменить повреждённый джойстик контроллера Mad Catz FightPad PRO или настроить контроллер для забавы.
Шаг 1

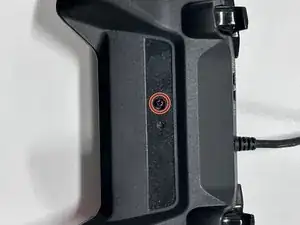

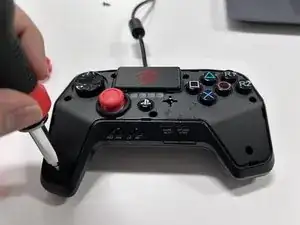

Удалите один 6 мм винт на задней крышке контроллера с помощью крестовой отвёртки Phillips #00.
Шаг 2

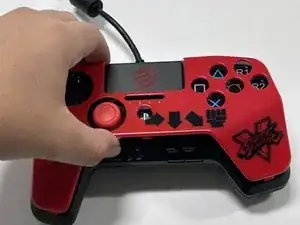

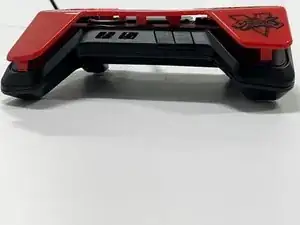

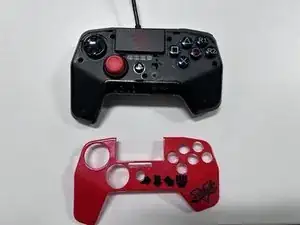

Снимите лицевую панель контроллера.
Будьте осторожны — избыточное давление может повредить лицевую панель.
Шаг 3

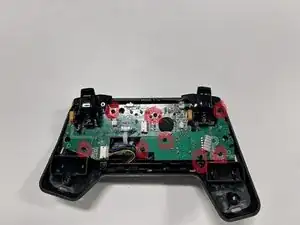

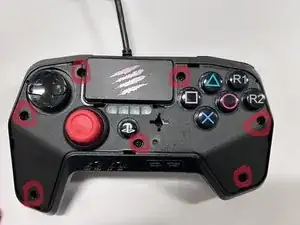

Удалите семь винтов с помощью крестовой отвёртки Phillips #00.
Шаг 4

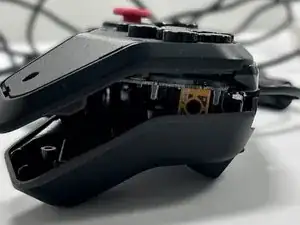

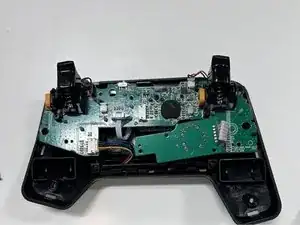

Отделите плату контроллера от задней крышки.
Действуйте аккуратно, слишком сильное давление может повредить материнскую плату.
Шаг 5

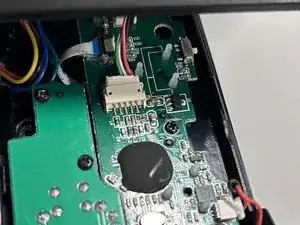

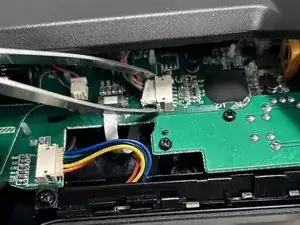

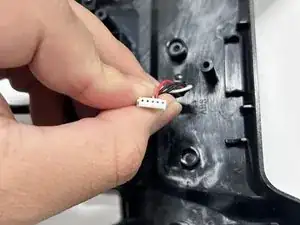

Пинцетом или пальцами отключите провода, соединяющие материнскую плату с остальными частями контроллера.
Шаг 6
Удалите восемь 6 мм винтов с материнской платы с помощью крестовой отвёртки Phillips #00.
После удаления винтов внутренние части контроллера начнут разъединяться. Держите контроллер лицевой стороной вниз, чтобы предотвратить выпадение деталей.
Шаг 7

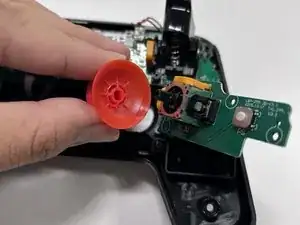

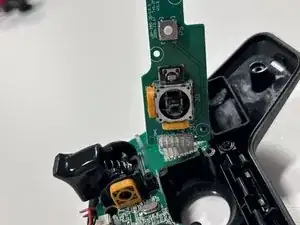

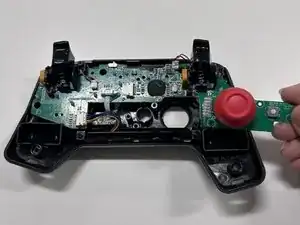

Осторожно пальцами извлеките джойстик, пока не услышите щелчок.
Шаг 8
Убедитесь, что новый джойстик и элементы материнской платы совпадают, прежде чем соединять их.
Нажмите на джойстик до момента щелчка.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
