Замена направляющей подушки на контроллере Mad Catz Street Fighter IV FightPad
Используйте это руководство, чтобы удалить или заменить резиновую часть направляющей подушки.
Шаг 1
Используйте пинцет, чтобы полностью удалить наклейку с задней стороны контроллера.
Шаг 2
Найдите семь винтов Phillips размером 8,3 мм на задней стороне контроллера и открутите их.
Шаг 3
Используйте пластиковый инструмент для открытия, чтобы отделить заднюю и переднюю части корпуса, вставив его между двумя частями.
Используйте пластиковый инструмент для разделения двух частей корпуса.
Шаг 4
Удалите два резиновых боковых захвата.
Шаг 5
Найдите переключатель RS-DP-LS.
Подтяните переключатель вверх, чтобы удалить его.
Шаг 6
Найдите четыре винта Phillips размером 8,3 мм на плате и открутите их.
Шаг 7
Держите кабель контроллера за область, где он соединяется с контроллером, и осторожно поднимите вверх, чтобы вытащить его из пластикового слота и удалить плату.
Будьте осторожны с проводами, подключенными к самой плате, так как они тонкие и деликатные.
При повторной сборке контроллера убедитесь, что нижняя пластиковая часть полностью вставлена в свой слот перед заменой платы.
Шаг 8

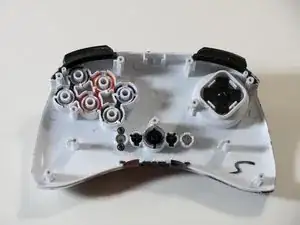

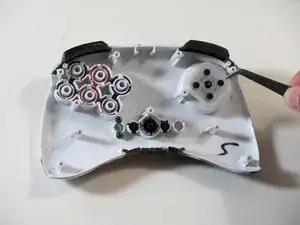

Используйте пинцет, чтобы удалить резиновую часть направляющей подушки.
Шаг 9
Вставьте новую направляющую подушку
Перевод руководства с ifixit.com
