Замена накладок на аналоговые джойстики Mad Catz Dual Force 2 Pro
Пожалуйста, помните, что эти контроллеры не предназначены для ремонта, поэтому не удивляйтесь, если вам придется быть с ними грубым или что-то было установлено неправильно. Кроме того, в контроллере используется один и тот же тип винтов.
Шаг 1

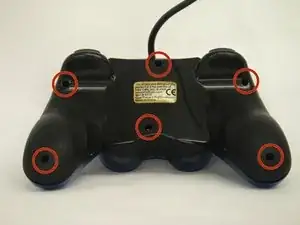

Удалите шесть винтов с крестообразной головкой размером 7 мм с задней крышки.
Шаг 2

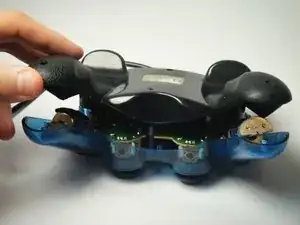

Снимите заднюю часть контроллера.
В контроллере нет свободных деталей, которые могут выпасть, поэтому вы сможете открыть его так, как вам угодно.
Шаг 3

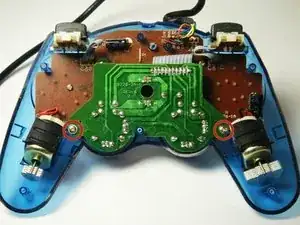

Удалите два винта размером 7 мм на ближайшей печатной плате.
Шаг 4

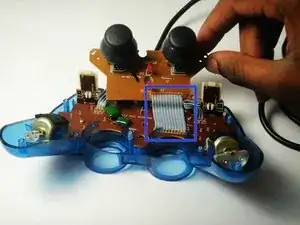

Поднимите ближайшую печатную плату от материнской платы.
Риск повреждения устройства. Убедитесь, что вы не порвёте шлейф, соединяющий меньшую печатную плату с материнской платой.
Шаг 5

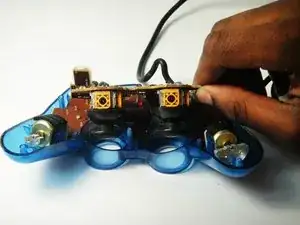

Удерживайте аналоговый джойстик, который хотите удалить, и меньшую печатную плату или крышку.
Вытащите аналоговый джойстик из меньшей печатной платы.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
