Замена материнской платы Mad Catz Dual Force 2 Pro
Пожалуйста, помните, что эти контроллеры не предназначены для ремонта, так что не удивляйтесь, если придётся с ними обращаться грубо или что-то было изначально установлено неправильно. Также в контроллере использовались одинаковые винты.
Шаг 1

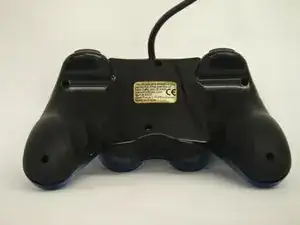

Удалите шесть винтов типа Phillips длиной 7 мм с задней крышки.
Шаг 2
Снимите заднюю часть контроллера.
В контроллере нет свободных деталей, которые могут выпасть, поэтому вы можете открывать его, в общем, как вам удобно.
Шаг 3

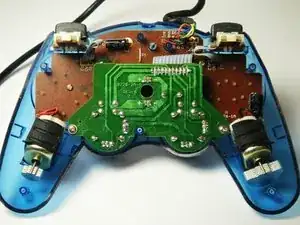

Удалите два винта длиной 7 мм с ближайшей к плате конструкции.
Шаг 4
Приподнимите ближайшую к плате конструкцию от материнской платы.
Убедитесь, что вы не порвете шлейф, соединяющий меньшую плату с материнской платой.
Шаг 5

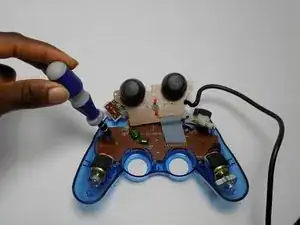

Удалите два винта типа Phillips длиной 7 мм с материнской платы.
Шаг 6

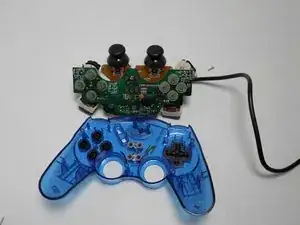

Удалите сборку материнской платы с корпуса.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
