Замена кабеля Logitech Gamepad F310

Со временем USB-кабель контроллера Logitech F310 может повредиться, что приведёт к проблемам с подключением. Это руководство проведёт Вас через замену USB-кабеля в контроллере Logitech Gamepad F310 (модель G-U0001), включая выпайку старого кабеля и припой нового.

Для этой работы требуется аккуратное обращение с электронными компонентами и использование паяльника. Паяльник сильно нагревается и может вызвать ожог, поэтому будьте осторожны при работе с ним.

Перед началом ремонта убедитесь, что контроллер выключен и отключён от консоли. Также важно отсоединить или вынуть батарею.

Шаг 1

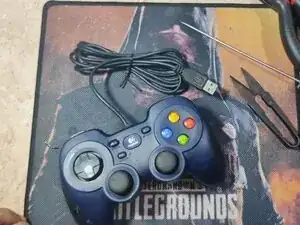

Положите контроллер лицевой стороной вниз на мягкую поверхность.

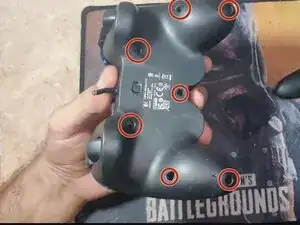

Отверните крестовой отверткой PH #1 семь винтов длиной 10 мм на задней крышке.

Отложите винты в сторону для последующей сборки.

Шаг 2

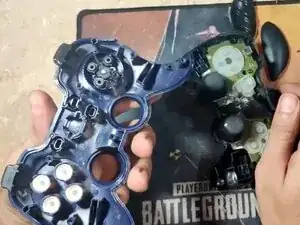

Используйте пластиковый инструмент для вскрытия или лопатку, чтобы освободить защёлки, удерживающие верхнюю и нижнюю части корпуса, и разделите корпус.

Кнопки на лицевой панели, крестовина и триггеры свободно лежат внутри и могут выпасть при открытии контроллера.

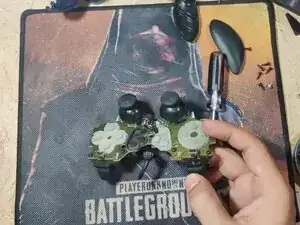

Поднимите заднюю крышку, чтобы получить доступ к плате и кабелю.

Шаг 3

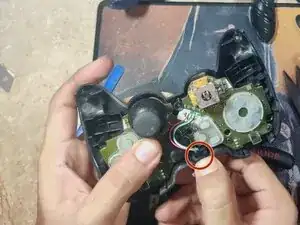

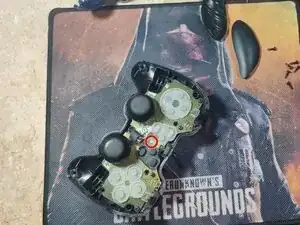

Отверните крестовой отверткой PH #1 один винт длиной 6 мм, фиксирующий плату к нижней части корпуса.

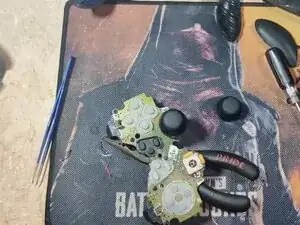

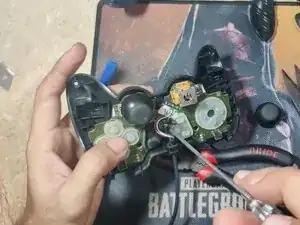

Осторожно приподнимите плату от задней крышки, чтобы получить доступ к контактам для пайки USB-кабеля.

Шаг 4

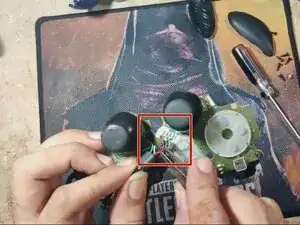

Сначала обрежьте пять проводов повреждённого кабеля бокорезами, чтобы упростить обращение с ними.

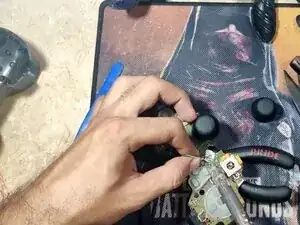

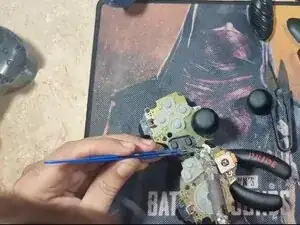

Используйте паяльник и оплётку для выпайки или паяльный отсос, чтобы удалить припой с каждого из пяти контактов.

После выпайки аккуратно удалите каждый провод пинцетом.

Будьте осторожны, чтобы не перегреть плату и не повредить контактные площадки при выпайке.

Шаг 5

Используйте стриппер, чтобы зачистить концы пяти проводов на запасном кабеле, если они ещё не зачищены.

Оловьте концы каждого провода.

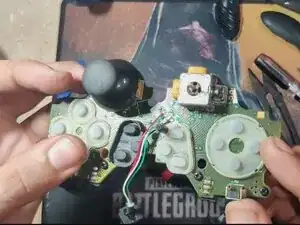

Сопоставьте цвета проводов с маркированными контактами на плате (обычно: VCC, D-, D+, GND, Экран).

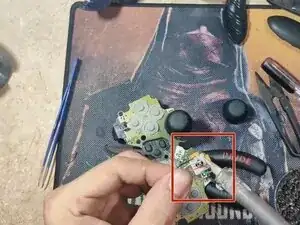

Припаяйте каждый провод осторожно к соответствующей контактной площадке.

Повторно проверьте пайки, чтобы убедиться в отсутствии мостиков или холодных контактов.

Шаг 6

Проложите новый кабель по оригинальному маршруту и убедитесь, что он лежит ровно в канавке.

Установите плату обратно в заднюю крышку.

Замените винт 6 мм крестовой отвёрткой PH #1.

Выровняйте кнопки и мембраны в передней части корпуса, если какие‑то были смещены.

Сомкните переднюю и заднюю половины корпуса, убедившись, что ничего не зажато и все элементы на местах.

Кнопки на лицевой панели, крестовина и триггеры свободно лежат внутри и могут выпасть при защёлкивании передней и задней половин корпуса. Присоединяйте заднюю крышку к передней, а не наоборот.

Шаг 7

Замените семь винтов PH1 длиной 10 мм.

Закручивайте винты равномерно, но не перетягивайте — вы можете сорвать резьбу или сломать головки винтов.

Подключите контроллер к компьютеру и протестируйте все кнопки, триггеры и джойстики, чтобы убедиться, что всё работает.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
