Замена микропереключателей на аркадном джойстике Mayflash F300
Если микропереключатели в вашем аркадном джойстике Mayflash F300 сломаны или повреждены, воспользуйтесь этим руководством для их замены.
Каждое направление (вверх, вниз, влево, вправо) на джойстике соответствует микропереключателю. Когда джойстик перемещается, он физически нажимает соответствующий микропереключатель, замыкая его цепь и сигнализируя консоли о направлении.
Поскольку каждый микропереключатель соответствует своему направлению, убедитесь, что вы заменяете правильный микропереключатель, и внимательно следите за проводами, чтобы все было правильно подключено.
Шаг 1

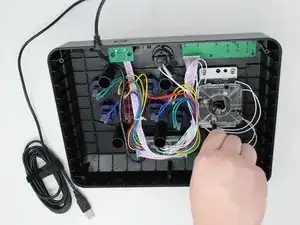

Переверните контроллер вверх дном так, чтобы металлическая панель была обращена к вам.
Снимите шесть винтов на 11 мм, крепящих металлическую панель, с помощью отвертки Phillips #2.
После удаления всех винтов поднимите панель.
Шаг 2

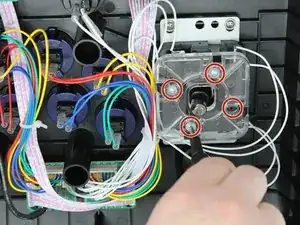

Удалите четыре винта с чашечкой на 9 мм, крепящих прозрачную пластиковую квадратную крышку джойстика к корпусу снизу, с помощью отвертки Phillips #1.
Шаг 3

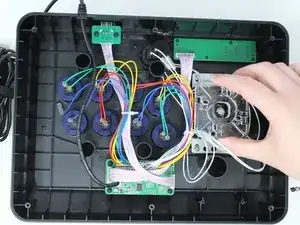

Осторожно нажмите на каждый из четырех черных зажимов, фиксирующих крышку джойстика к корпусу.

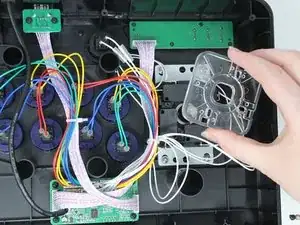

Снимите крышку джойстика.
Шаг 4

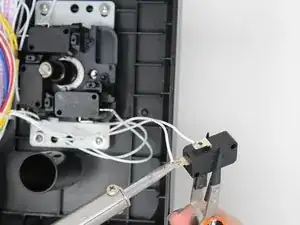

Поднимите выбранный микропереключатель вертикально от стержня, который его удерживает.
Отсоедините провод от клеммы (металлического соединительного контакта).
Осторожно с перегревом паяльника, так как это может повредить электронные компоненты.
Используйте стриппер для проводов или небольшой нож, чтобы снять изоляцию примерно на 1 см с конца провода перед повторной паейкой на новую деталь.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
