Замена джойстика Mayflash Arcade Stick F300
Используйте это руководство, чтобы заменить джойстик в Mayflash Arcade Stick F300. Основная функция аркадного джойстика — управлять перемещением персонажа или объекта в игре. Если джойстик работает неправильно, это может привести к таким проблемам, как ложные нажатия, задержки ввода или отсутствие распознавания движения.
Джойстик состоит из нескольких ключевых частей, включая основание, микропереключатели, пружину, исполнительный элемент и шарнир. Если несколько деталей неисправны, может быть целесообразнее заменить весь джойстик целиком. Например, если джойстик ощущается свободным или шатким, возможно изношен или повреждён вал шарнира. Аналогично, отсутствие отклика в направлениях часто указывает на проблемы с проводкой или микропереключателями.
Шаг 1
Переверните контроллер так, чтобы металлическая панель была обращена к вам.

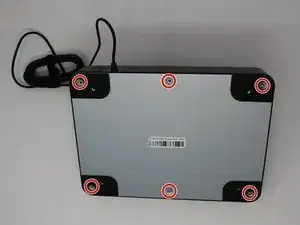

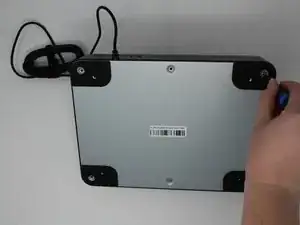

Удалите шесть винтов 11 мм, фиксирующих металлическую панель, используя крестовую отвертку #2.

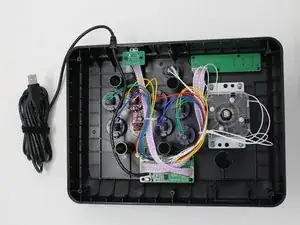

После удаления всех винтов снимите панель.
Шаг 2

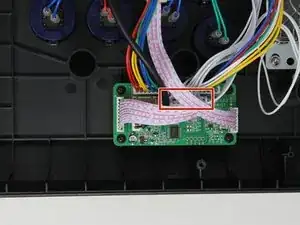

Отсоедините кабели микропереключателей, подключённые к печатной плате.
Шаг 3
Зафиксируйте нижний винт рычага джойстика плоской отверткой.
Переверните устройство.
Возьмите за шаровой наконечник джойстика и поверните его, удерживая отверткой винт от проворачивания.

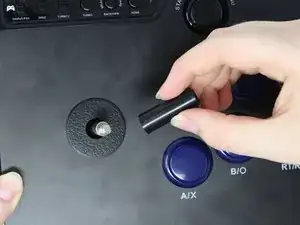

После снятия шарового наконечника сдвиньте пластиковую трубку и пластину с джойстика.
Шаг 4
Снова переверните устройство, чтобы получить доступ к внутренней части.

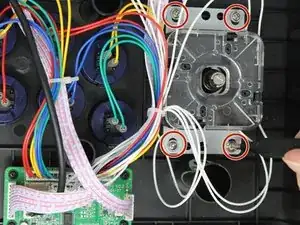

Используйте крестовую отвертку #1, чтобы удалить четыре винта, удерживающие рычаг джойстика.

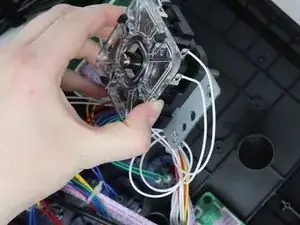

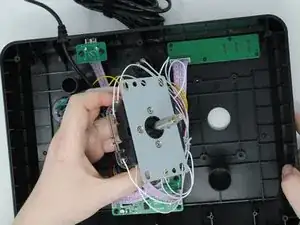

Выньте джойстик из внешнего пластикового корпуса.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
