Замена верхних кнопок на беспроводном контроллере Xbox One 1697

Снимите крышку отсека батареек.

Извлеките две батарейки АА.

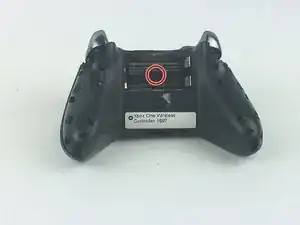

Осторожно снимите наклейку или проколите её, чтобы открыть доступ к винту.

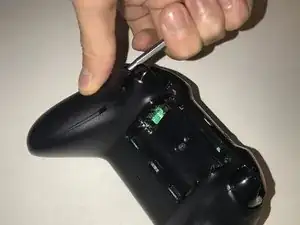

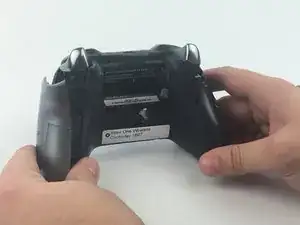

Снимите боковые панели, вставив лопатку по контуру боковых панелей.

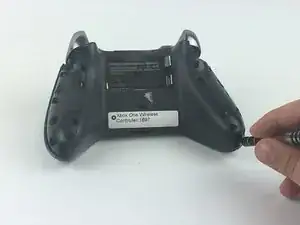

Отжимайте боковую панель, перемещая лопатку взад-вперёд. Необходимо пройти по всему шву, чтобы снять боковую панель.

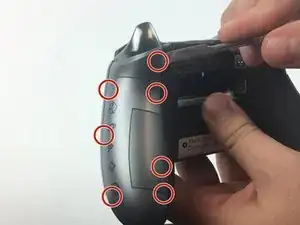

Каждая боковая панель фиксируется семью фиксаторами, которые нужно открыть.

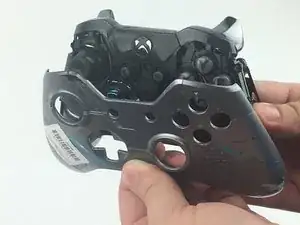

После снятия боковых панелей открывается доступ к передней панели.

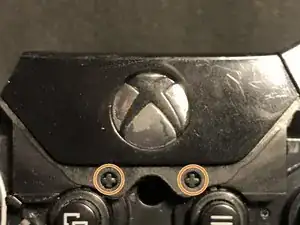

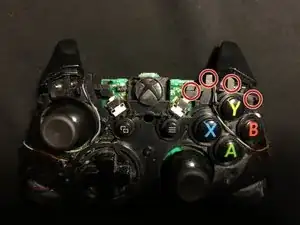

Используйте отвёртку TORX TR8, чтобы выкрутить пять винтов Torx TR9.

Теперь, когда верхние кнопки хорошо видны, удалите грязь или загрязнения вокруг них.

Верхние кнопки соединены средней пластиковой накладкой вокруг центральной кнопки Xbox. Снимите эту пластиковую деталь, приподняв её над двумя штырьками, нажав центральную кнопку и сдвинув накладку вверх.

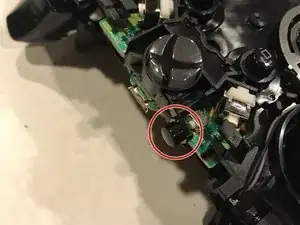

Обратите внимание, что синхронизационная кнопка находится под пластиковой накладкой без фиксации. Убедитесь, что Вы её правильно установили перед установкой сборки кнопки и пластика.

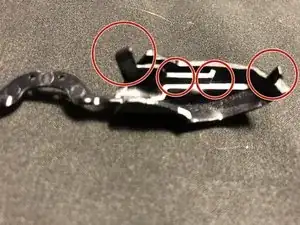

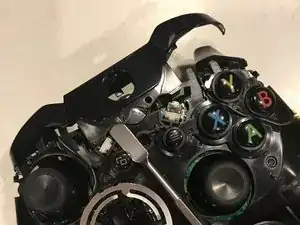

Снимите старую сборку верхних кнопок, потянув их вверх с пластика.

Контроллер готов к установке новой сборки верхних кнопок.

Установите новые верхние кнопки на верхнюю часть контроллера, нажав на спусковые курки и совместив четыре штырька с обеих сторон.

Поместите новую накладку центральной кнопки над портом micro-USB, нажмите центральную кнопку и наденьте накладку на два штырька, показанные на изображении.
