Разборка геймпада Xbox One Elite (модель 1698)
Шаг 1
Вы можете снять боковые панели с помощью лопатки.
Снимать резиновую накладку не требуется. Резина на этом контроллере уже была повреждена.
Шаг 2
Удалите 5 винтов Torx Security (TR9).
Шаг 3
Отожмите панель рядом с разъёмом 3,5 мм.
Будьте осторожны, чтобы не порвать шлейф, показанный на следующем шаге.
Шаг 4
Будьте осторожны, чтобы не порвать шлейф.
Вы можете откинуть разъём вверх, чтобы легко вынуть шлейф.
Шлейф
Шаг 5
Удалите 2 винта Torx (T6).
Шаг 6
Отпаять 4 провода с каждой стороны — они управляют вибрацией и триггерами RT и LT.
Шаг 7
Поднимите плату дочернего модуля с «верхней» стороны контроллера.
Шаг 8
Будьте осторожны, чтобы не потерять кнопку синхронизации.
Отожмите среднюю секцию со стороны кнопки «Home».
Это также снимет кнопки LB и RB, которые представляют собой единый элемент.
Шаг 9
Открутите 6 винтов Torx (T6).

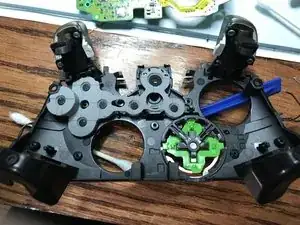

Шаг 10

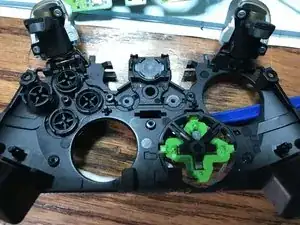

Теперь можно вынуть сами кнопки.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
