Замена передних кнопок беспроводного контроллера Xbox One модель 1708

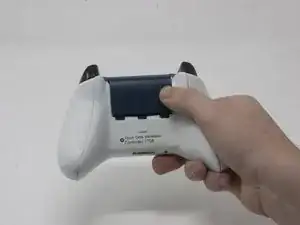

Сдвиньте крышку отсека батареи к верхней части контроллера, чтобы снять её.

Поднимите батарейки или батарейный блок из отсека для батарей.

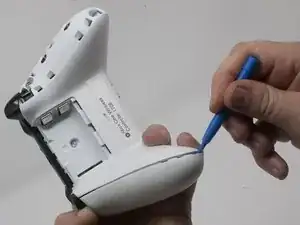

Вставьте пластиковый инструмент для раскрытия в верхний шов и осторожно проведите им до нижней части контроллера.

Продолжайте использовать инструмент, чтобы аккуратно отщелкнуть боковую панель контроллера.

Повторите этот процесс для второй боковой панели.

Осторожно отлотайте наклейку в отсеке для батарей или проделайте отверстие в центре этикетки, чтобы открыть доступ к скрытому винту.

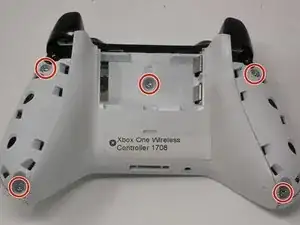

Удалите пять 9 мм винтов Torx-9 с защитой с задней части контроллера.

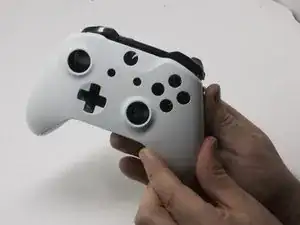

Разместите контроллер так, чтобы передняя панель была обращена вверх.

Снимите переднюю крышку контроллера.

Переверните контроллер лицевой стороной вниз и осторожно приподнимите заднюю панель.

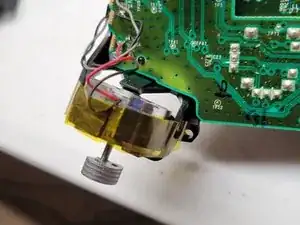

Будьте осторожны с двигателями вибрации, они могут выпадать, что рискует повредить материнскую плату.

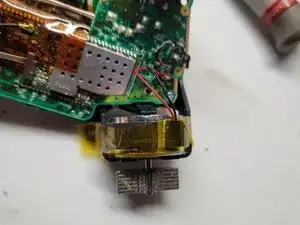

Закрепите двигатели вибрации лентой на своих местах.

Это предотвратит выпадение двигателей.

Переверните устройство и снимите крестовину управления, осторожно потянув её от контроллера.

Снимите джойстики с контроллера.

Если двигатели вибрации выпадут из корпуса, провода могут отсоединиться от материнской платы. Провода потребуется припаять для повторного подключения двигателя.

Переверните устройство и удалите два 7 мм винта Torx-6 в нижних левом и правом углах.

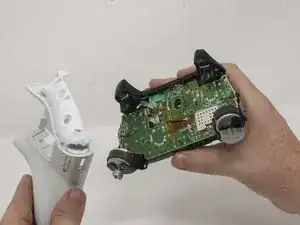

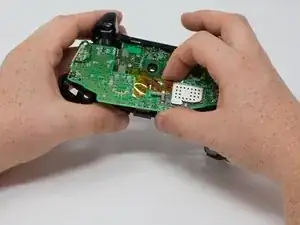

Надёжно удерживая верхнюю и нижнюю платы в противоположных руках, осторожно разъедините их.

Верхняя плата всё ещё соединена с нижней. Чтобы полностью отделить верхнюю плату, потребуется использовать паяльник.

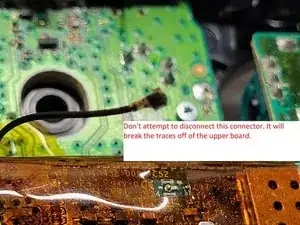

Внимание: не пытайтесь отсоединить экранированный (золотистый) разъём — он крайне хрупкий и может сломаться. Он проходит между двумя платами.

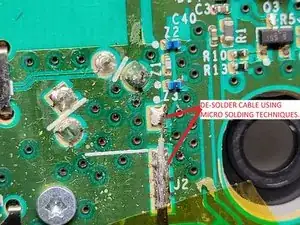

Вместо попытки отсоединить разъём распаяйте экранированный кабель от нижней платы. Паяйте с использованием микропайки.

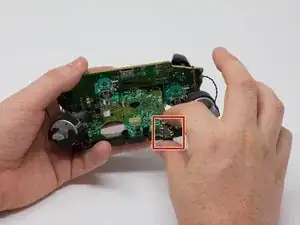

Снимите аудиопорт с нижней материнской платы.

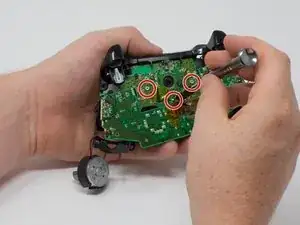

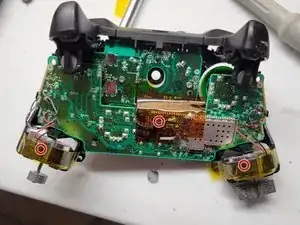

Удалите три 70 мм винта Torx-6 из центра нижней материнской платы.

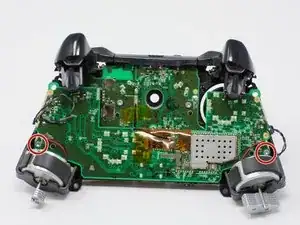

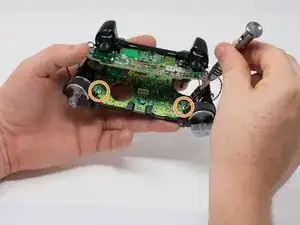

Удалите два 70 мм винта Torx-6 рядом с двигателями вибрации на нижней плате.

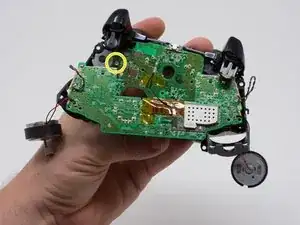

Удалите один 70 мм винт Torx-6, расположенный на левой стороне нижней материнской платы.

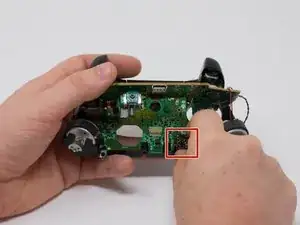

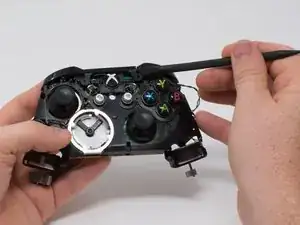

Используйте пластиковую лопатку, чтобы приподнять пластиковую защёлку с передних штырей.

Снимите пластиковую защёлку, сдвинув её вверх.

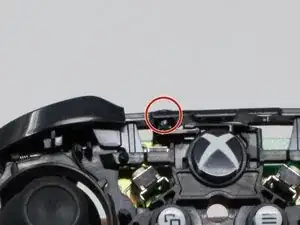

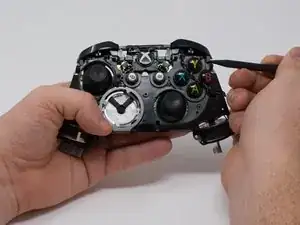

Используйте лопатку, чтобы освободить небольшие защёлки на каждом конце левого и правого бампера.

После освобождения этих защёлок будьте осторожны при отделении передней панели от задней части контроллера. Кнопка сопряжения/синхронизации (см. второе изображение) удерживается этой передней панелью и выпадет при выполнении этого шага.

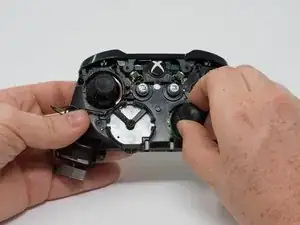

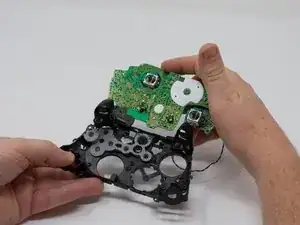

Чтобы не отсоединить провода, подключённые к материнской плате, приподнимите плату от пластиковой рамки, как при открытии ноутбука.

Снимите резиновую заднюю полоску.

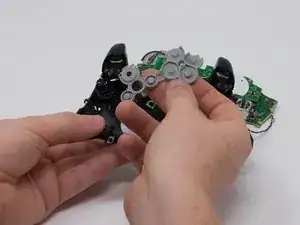

После снятия резиновой полоски кнопки выпадут из оставшейся оболочки.
