Замена светодиода Xbox One Elite Controller (модель 1698)

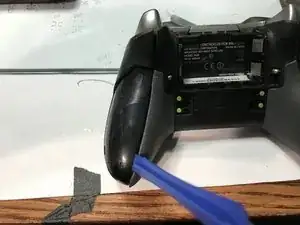

Вы можете снять боковые панели с помощью лопатки.

Нет необходимости снимать резинку. Резина на этом контроллере уже была повреждена.

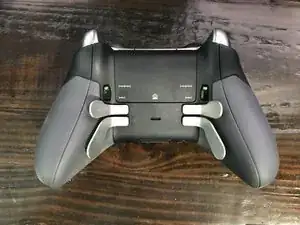

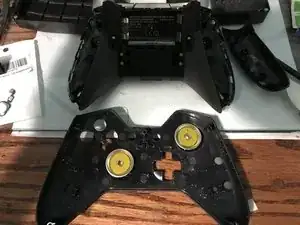

Удалите 5 винтов Torx с защитой (TR9).

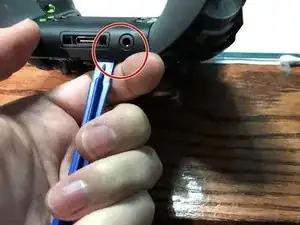

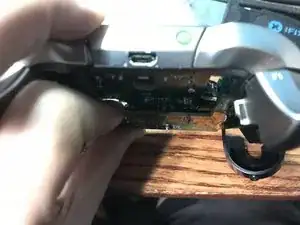

Подденьте панель рядом с портом 3,5 мм.

Будьте осторожны, чтобы не порвать шлейф, показанный в следующем шаге.

Будьте осторожны, чтобы не порвать ленточный кабель.

Вы можете отщелкнуть разъем вверх, чтобы легко снять шлейф.

Ленточный кабель

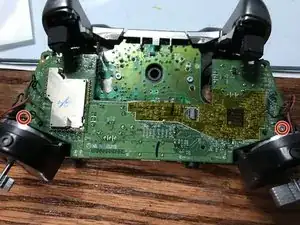

Удалите 2 винта Torx (T6).

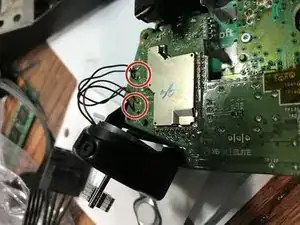

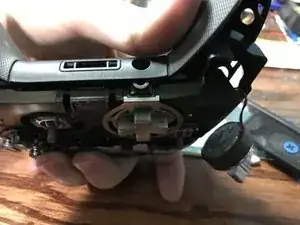

Распаяйте по 4 провода с каждой стороны; они управляют вибрацией и триггерами RT и LT.

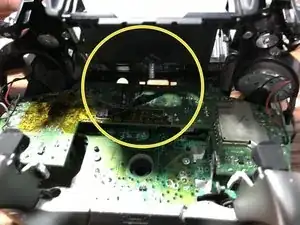

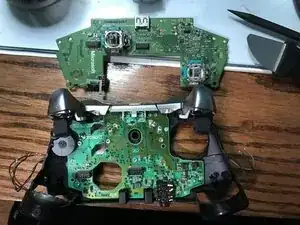

Поднимите дочернюю плату со стороны «верха» контроллера.

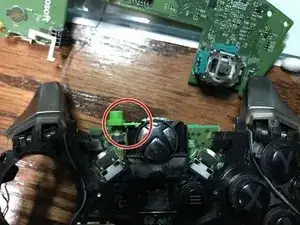

Будьте осторожны, чтобы не потерять кнопку синхронизации.

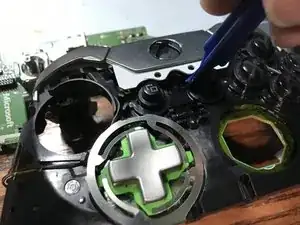

Подденьте среднюю часть со стороны кнопки «Домой».

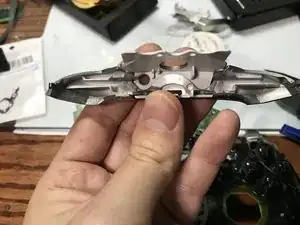

Это также снимет LB и RB, которые представляют собой единый узел.

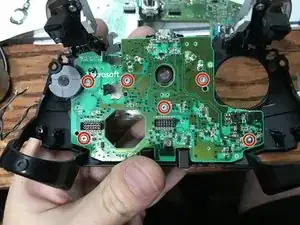

Открутите 6 винтов Torx (T6).

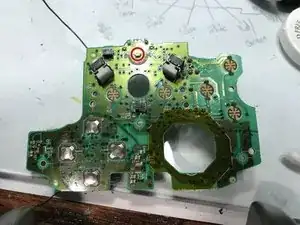

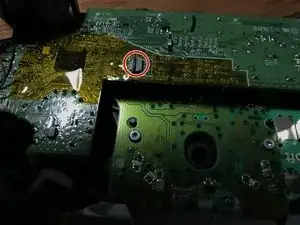

Выпаяйте оригинальный светодиод с материнской платы контроллера. Сделайте это с обеих сторон светодиода, пока весь старый припой не будет удалён.

Запаяйте новый светодиод.

Убедитесь, что он установлен в том же направлении, что и старый светодиод, иначе вы можете сжечь новый светодиод.
