Разборка контроллера Xbox One Elite (модель 1698)

Снимите батарею. Разрядите остаточное электричество, нажимая и удерживая кнопку «Домой» в течение нескольких секунд после извлечения батареи.

Это делается, чтобы исключить электрические разряды во время разборки, которые могут навредить Вам или компонентам.

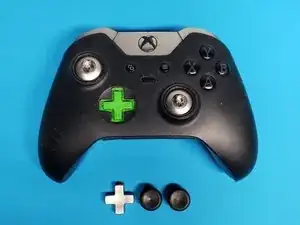

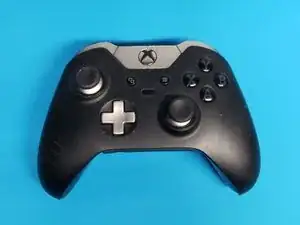

Снятие стиков и крестовины облегчит дальнейшую разборку.

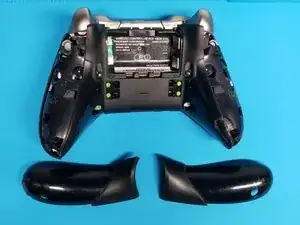

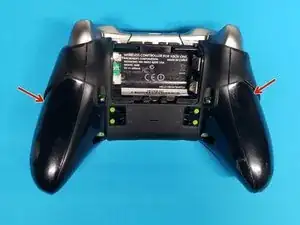

Используя мягкий инструмент для поддевания, начните сверху возле триггеров и продвигайтесь вниз, поддев и ослабляя накладки, пока они не будут сняты.

Двусторонний скотч и защёлки используются для крепления этой части к задней крышке. Для снятия требуется дополнительное усилие. Будьте осторожны и действуйте медленно, чтобы не сломать пластиковые защёлки на накладках при снятии.

Вы можете очистить задние накладки сейчас или дождаться завершения разборки.

Удалите 4 винта Torx T8, которые были закрыты задними накладками.

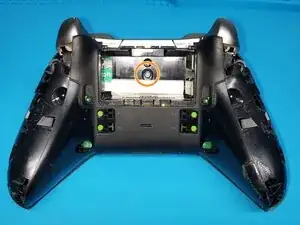

Удалите винт Torx T8 за наклейкой в отсеке для батареи.

Если хотите сохранить наклейку, осторожно подденьте угол наклейки инструментом до тех пор, пока её не удастся схватить пальцами, затем поднимите оставшуюся часть верхней части наклейки и медленно от peeling её вниз, пока винт не откроется.

Если действовать медленно и аккуратно, наклейка не деформируется. Позволив восстановить её, можно будет подвинуть пальцем снизу оставшуюся часть наклейки, прикреплённую к задней крышке, и продвинуть вверх при сборке.

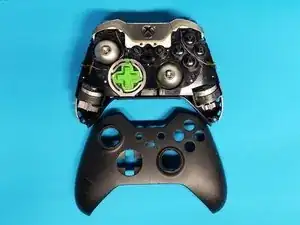

Пошевелите края передней оболочки, чтобы освободить её. Затем она снимется с небольшим усилием.

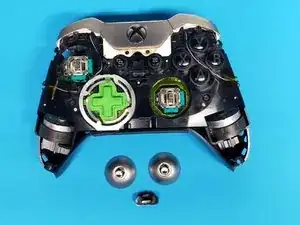

Снимите джойстики и переключатель выбора.

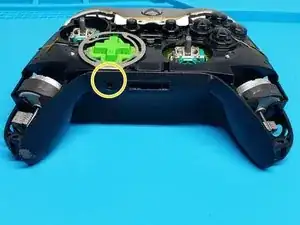

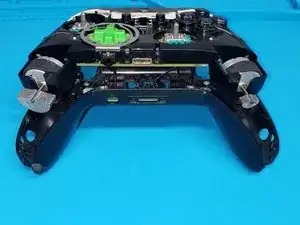

Аудиоразъём цепляется за заднюю оболочку. Слегка подденьте оболочку вокруг разъёма, одновременно поднимая среднюю рамку, чтобы снять её.

Шевелите и тяните ленту, чтобы отсоединить её от разъёма.

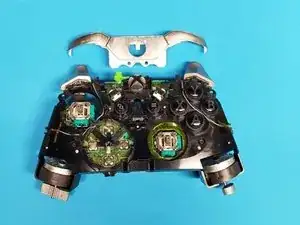

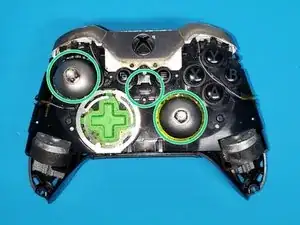

Снимите фиксирующее кольцо и крестовину.

Фиксирующее кольцо защёлкивается. Слегка потяните назад и вверх, чтобы снять.

Убедитесь, что верхняя часть фиксирующего кольца отсоединена, прежде чем пытаться полностью снять его, чтобы не деформировать деталь.

Снимите накладки, нажимая на концы и оттягивая наружу, чтобы отщёлкнуть их. Затем, удерживая за середину, пошевелите остальную часть и снимите, одновременно нажимая кнопку «Домой» вниз.

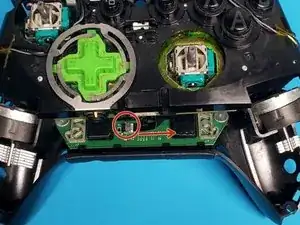

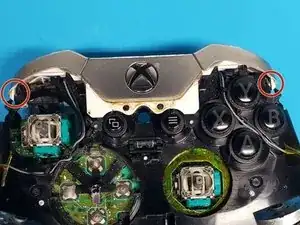

Отпаять обе пары проводов двигателей вибрации и проводов триггеров от обратной стороны дочерней платы.

Сфотографируйте расположение проводов перед пайкой, чтобы при повторной пайке знать, какие провода положительные, а какие отрицательные.

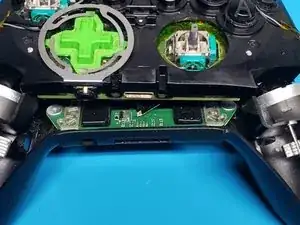

Удалите 2 винта T6 с задней стороны дочерней платы.

Медленно и аккуратно продвигайте инструмент для поддевания равномерно вокруг дочерней платы и между средней рамой, слегка вытягивая её, пока она не отсоединится.

Отложите аудиоразъём в сторону.

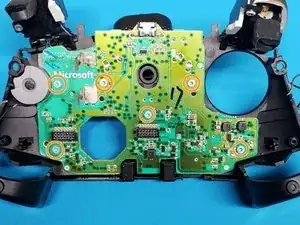

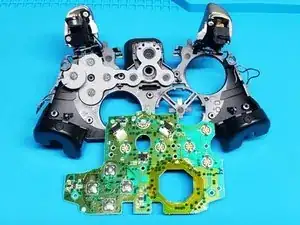

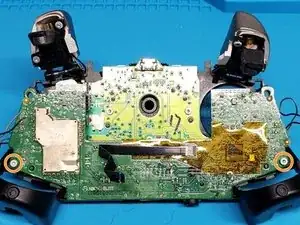

Удалите 6 винтов T6 с основной платы.

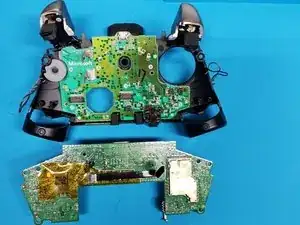

После удаления винтов плату можно вытащить прямо и отложить в сторону.

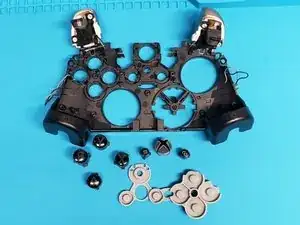

Снимите серую резиновую прокладку для кнопок и извлеките кнопки, отложив их в сторону.
