Замена узла триггеров контроллера Xbox One Elite (модель 1698)

Переверните контроллер так, чтобы кнопки были направлены вниз.

Будьте осторожны при снятии крышки, чтобы не сломать маленькие пластиковые защёлки, удерживающие крышку на контроллере.

Осторожно снимите крышку батарейного отсека, сдвинув её вверх в направлении стрелки.

Извлеките две батарейки AA, поддев их с одного конца и вытягивая наружу.

Будьте осторожны, чтобы не сломать пластиковые защёлки, которые удерживают каждую накладку рукояти на задней части контроллера.

Снимите каждую рукоять, вставив пластиковый монтажный инструмент возле верхней части контроллера.

Проведите пластиковым монтажным инструментом по всей стыковой линии и аккуратно отделяйте накладку рукояти от контроллера, поддевая её по ходу движения.

Удалите пять винтов 2.3 мм с помощью отвертки TR8 Torx Security.

Четыре винта расположены на нижнем конце каждой рукояти и в верхней части каждой рукояти, рядом с триггерами контроллера.

Последний винт находится в центре отсека для батарей под наклейкой.

Используйте отвертку TR8 Torx Security, чтобы проколоть наклейку и удалить последний винт.

Переверните контроллер так, чтобы кнопки были направлены вверх, чтобы моторы вибрации не выпали из контроллера.

Снимите крестовину, поддев её снизу и потянув вверх.

Снимите всю пластиковую переднюю панель, аккуратно потянув её вверх.

Снимите аналоговые стики, потянув их вверх с вершины.

Снимите маленький чёрный переключатель режима с передней части контроллера.

Задняя панель немного заедает на разъёме внизу, поэтому возможно придётся использовать поддевающие движения, чтобы снять её.

Будьте осторожны при следующем шаге, отделяя основную сборку от задней панели. Между ними есть ленточный кабель, который должен остаться целым.

Отделите заднюю панель от основной сборки, разъединив их.

Маленький ленточный кабель соединяет заднюю крышку с внутренними компонентами контроллера. Чтобы отсоединить кабель, поднимите чёрный рычажок на противоположной стороне разъёма от кабеля.

Используйте пинцет, чтобы отсоединить ленточный кабель со стороны, ближайшей к задней крышке, потянув кабель параллельно поверхности платы.

Пометьте каждый мотор в соответствии с местом его крепления. Моторы вибрации разные, поэтому они не будут работать при их перестановке.

Обратите внимание, куда присоединяются красный и чёрный провода моторчика, так как их следует подключать в том же порядке при сборке.

Переверните контроллер так, чтобы аналоговые стики были направлены вниз.

Используйте пинцет и паяльник (руководство по паяльнику), чтобы снять чёрный и красный провода с материнской платы.

Это освободит мотор вибрации из сборки контроллера.

Используйте отвертку T6 Torx, чтобы удалить два винта T6 7 мм, расположенные прямо над корпусом мотора вибрации.

Будьте осторожны, чтобы не повредить четыре провода, соединяющие материнскую плату с кнопками.

Используйте руководство по паяльнику, чтобы помочь при снятии и подключении проводов.

Обратите внимание, куда присоединяются серый и чёрный провода моторчика, так как их следует подключать в том же порядке при сборке.

С помощью паяльника распаяйте четыре провода, которые соединяют верхнюю и нижнюю платы, и отсоедините их от кнопок.

Будьте осторожны, чтобы не потерять небольшой 9 мм разъём аудио, находящийся под основной материнской платой.

Снимите верхнюю материнскую плату, потянув её вверх.

Снимите небольшой 9 мм аудиоразъём, аккуратно поддев его с материнской платы.

Используйте отвертку T6 Torx, чтобы удалить четыре винта T6 7 мм — по два винта для каждого триггера — из узла триггеров.

Отделите пластиковую часть триггера от пружинного механизма, потянув пластиковую часть триггера вверх, а пружинный механизм вниз.

Используйте отвертку T6 Torx, чтобы открутить шесть винтов T6 7 мм, которые крепят нижнюю материнскую плату к пластиковому каркасу контроллера.

Используйте пластиковый лопатка для снятия серебристой сборки, удерживающей правые и левые бамперы, поддев пластиковую защёлку рядом с разъёмом зарядки Xbox.

Медленно снимите нижнюю материнскую плату, потянув её вверх и на себя.

Снимите маленькую зелёную пластиковую деталь, подняв её от силиконовой вставки, которая удерживает её.

Снимите мягкую серую силиконовую накладку, покрывающую кнопки, потянув её вверх.

Удаляйте каждую кнопку, вынимая их по одной. Всего должно быть семь кнопок.

Каждая кнопка имеет направляющую, поэтому подходит только в одном положении.

Положите контроллер так, чтобы отверстия для кнопок были направлены вверх, а логотип Xbox был максимально удалён от вас.

Обратите внимание, где присоединены серый и чёрный провода мотора, поскольку при сборке их следует подключить так же.

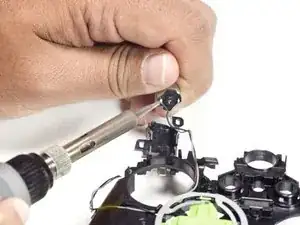

Отпаяйте провода мотора с помощью паяльника. Воспользуйтесь Руководством по паяльнику, чтобы помочь себе с выпаиванием.
