Замена сборки бампера беспроводного контроллера Xbox One
Это руководство по ремонту сборки бампера для беспроводного контроллера Xbox One модели 1708. В этом руководстве показано, как снять заднюю крышку контроллера для доступа к внутренним компонентам и замены сборки бампера. Перед началом ремонта необходимо отключить или извлечь любые батареи или подключённые провода.
Шаг 1

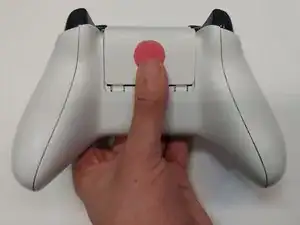

Снимите крышку отсека для батарей на задней части контроллера, сдвинув её вверх.
Шаг 2

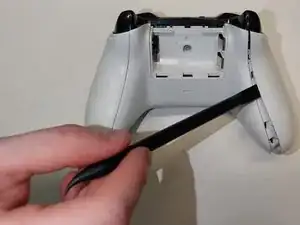

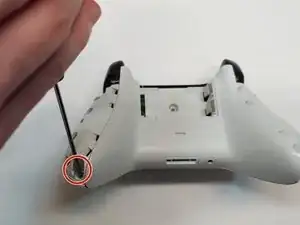

Используя лопатку-халбард, подденьте накладку рукояти вверх от рукояти.

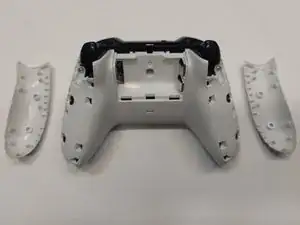

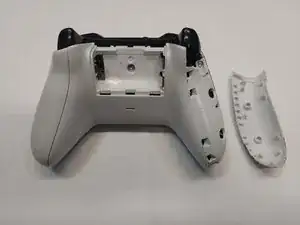

Снимите накладки рукоятей с левой и правой сторон контроллера.
Удобнее начинать возле верхней части накладки рукояти, рядом с курком.
Шаг 3

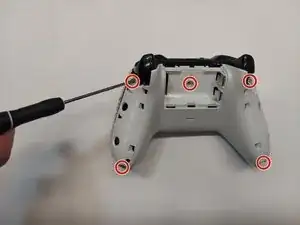

Удалите пять защитных винтов Torx TR9 длиной 9 мм с верхней и нижней частей областей рукояти контроллера, а также из центра отсека для батарей.
Штифты на защитных винтах можно легко сломать маленькой плоской отвёрткой, чтобы затем использовать обычную отвёртку Torx, если защитная версия недоступна.
Шаг 4

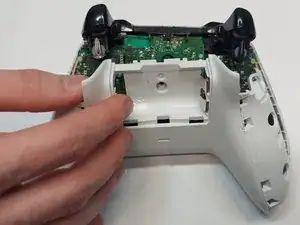

Снимите заднюю часть корпуса контроллера, поддев её и подняв вверх.
Шаг 5

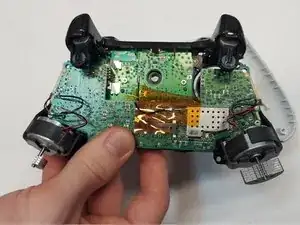

Поднимите внутреннюю сборку из пластикового корпуса контроллера.
Обращайтесь аккуратно; моторчики в нижней левой и правой частях не прикреплены надёжно.
Шаг 6

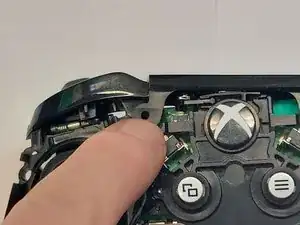

Снимите верхнюю панель кнопок с контроллера, аккуратно поднимая защёлки, прикреплённые к внутренностям.
Шаг 7

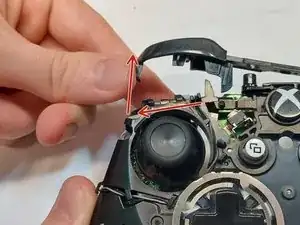

Отсоедините сборку бампера, сдвинув один бампер в сторону от контроллера, а затем подняв вверх.
Осторожно следуйте движению, показанному стрелками.
Шаг 8

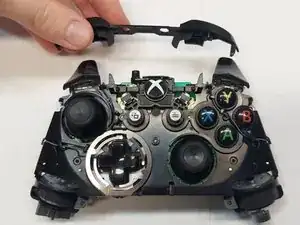

Снимите бамперы и установите новый, вставив новую сборку бампера.
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
