Замена потенциометра джойстика Xbox One Elite Controller (модель 1698)

Вы можете снять боковые панели с помощью лопатки.

Снимать резиновую накладку не требуется. Резина на этом контроллере уже была повреждена.

Удалите 5 винтов с защитой Torx (TR9).

Подденьте панель рядом с разъемом 3,5 мм.

Будьте осторожны, чтобы не порвать шлейф, показанный в следующем шаге.

Будьте осторожны, чтобы не порвать шлейф.

Вы можете откинуть разъем вверх, чтобы легко вынуть шлейф.

Шлейф

Удалите 2 винта Torx (T6).

Отпаивайте 4 провода с каждой стороны — они управляют вибромоторами и триггерами RT и LT.

Поднимайте плату дочерней платы с «верхней» стороны контроллера.

Эти точки могут быть трудными для выпайки. Лучше использовать паяльник, нагревающийся до 650°F, если он у вас есть. Если вам сложно выпаять старый припой, добавление свежего припоя облегчает удаление старого.

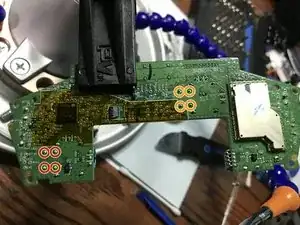

Отпаять 4 контакта, фиксирующие выводы левого аналогового стика.

Отпаять 4 контакта, фиксирующие кнопку на правом аналоговом стике.

Требуется паяльник, достигающий как минимум 650°F. Если вам трудно выпаять эти компоненты, добавьте новый припой, чтобы облегчить их удаление.

Сначала выпаяйте левый аналоговый стик.

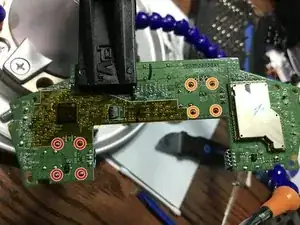

Затем выпаяйте 6 контактов правого аналогового стика.

Требуется паяльник, который может достигать минимум 650°F. Если вам трудно выпаять старые аналоговые стики, добавление свежего припоя облегчит их удаление.

Выпаяйте левый аналоговый стик с контроллера.

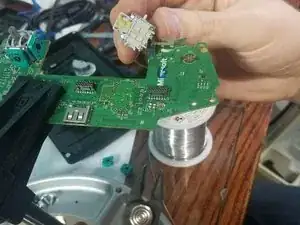

Выпаяйте правый аналоговый стик с контроллера.

Если у вас возникают трудности с выпайкой, вот два способа решения.

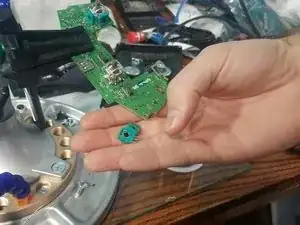

Можете использовать отвертку, чтобы разомкнуть резисторы, а затем удалить их с платы, получив доступ к контактам земли.

Теперь с помощью кусачек можно отрезать выводы, затем прогреть каждую сторону паяльником и аккуратно удалить отрезанный вывод плоскогубцами.
