Регулировка магнитов LT/RT беспроводного контроллера Xbox One 1697

Консоли

Если у вашего беспроводного контроллера Xbox One возникли проблемы с клавишами LT/RT (или требуется ручная настройка), причиной могут быть магниты. Воспользуйтесь этим руководством, чтобы разобрать контроллер и надёжно закрепить магниты.

ЧТОБЫ НЕ РАСПЛАВИТЬ ПЛАСТИКОВУЮ КОРОБКУ ПРИ УСТАНОВКЕ ТЕРМОУСАДОЧНОЙ ТРУБКИ, НАСТРОЙТЕ ЗАЖИГАЛКУ/ГОРЕЛКУ НА НАИНИЗШУЮ НАДЕЖНУЮ ТЯГУ.
- Если вы используете бутановую горелку, перед работой с контроллером проверьте выставленный режим на предмете, которым не жалко повредить. Для практики используйте ABS-пластик.
- Удержание пламени после усадки трубки может повредить корпус контроллера.
Это окончательное решение. Будьте готовы списать контроллер, если данная процедура не устранит проблему или ухудшит её.
Этот способ устранения проблемы применим исключительно к контроллерам моделей 1537/1697.
Данная процедура АННУЛИРУЕТ ДЕЙСТВУЮЩУЮ ГАРАНТИЮ. Если вы не хотите терять гарантию, убедитесь, что срок её действия истёк!
- Моему контроллеру 17 месяцев. Гарантийный срок давно истёк.

Это руководство не подходит для контроллеров модели 1708. Метод устранения проблемы отличается, поскольку использование термоусадочной трубки не требуется. Однако это руководство можно использовать как отправную точку.
При неправильной установке магнитов может понадобиться замена корпуса. Будьте осторожны при нанесении клея. НАСТОЯТЕЛЬНО РЕКОМЕНДУЕТСЯ ИСПОЛЬЗОВАНИЕ МЕТОК ДЛЯ ВЫРАВНИВАНИЯ.

Шаг 1

Поскольку в комплекте EET отсутствуют несколько компонентов, присутствующих в Pro Tech Go, а цена отличается всего на $20, EET исключён. Комплект EET подойдёт для этого руководства без внесения изменений, но если вы покупаете новый набор инструментов для выполнения данного руководства, рекомендуемым комплектом является Pro Tech Go (новый или восстановленный; восстановленный вариант на ~$32 дешевле) или Pro Tech (новый за $79/~$59,95 восстановленный).

Шаг 2

Владельцам EET: этот бит в вашем наборе есть. Ничего покупать не нужно.

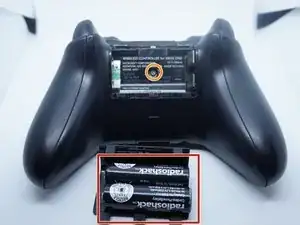

Извлеките батарейки из контроллера (если установлены).

Снимите винт под наклейкой крышки батарейного отсека. Для этого проколите наклейку в отмеченном месте и используйте отвёртку или бит TR8, чтобы вывернуть винт. СОВЕТ: Винт обычно находится в центре наклейки — при необходимости проведите ногтем, чтобы определить его точное положение.

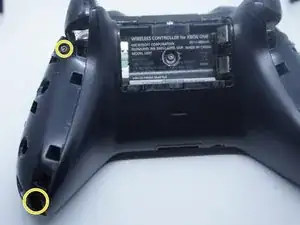

Снимите боковые панели контроллера, а также 4 винта TR8. Отложите панели и винты в безопасное место.

Шаг 3

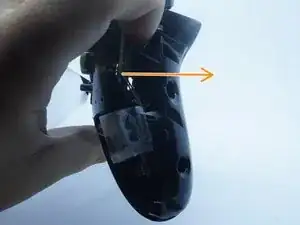

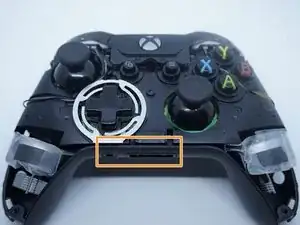

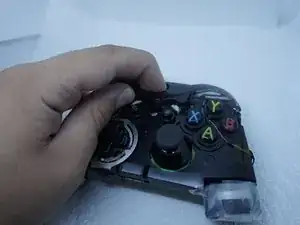

Примечание автора: я не собираюсь переснимать эти фотографии, так как у меня больше нет контроллера 1697 (и по возможности избегаю этого). Я могу выполнить это одной рукой, но использование инструмента для вскрытия в области, отмеченной оранжевым цветом, упрощает процесс.

После снятия винтов с задней панели переверните контроллер передней частью вверх. Снимите переднюю пластиковую панель.

После снятия передней панели снимите заднюю часть корпуса. При необходимости можно использовать пластиковую лопатку.

Снимите заднюю часть корпуса после освобождения защёлок батарейного отсека.

Шаг 4

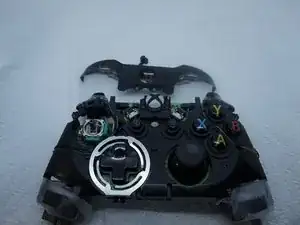

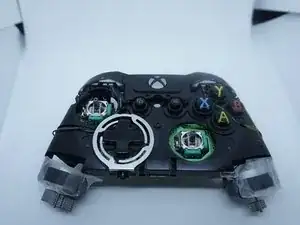

Снимите крышку кнопки питания с контроллера. Если сборка LB/RB съёмная, снимите её следующей. Можно использовать пластиковую лопатку.

Снимите кнопку синхронизации беспроводной связи. Положите её на яркую поверхность, чтобы случайно не потерять.

Шаг 5

Ремонтируйте по одному триггеру за раз!

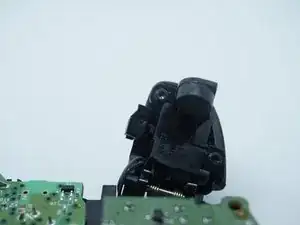

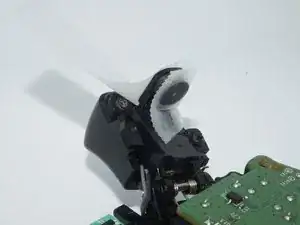

Перед тем как разрезать термоусадочную трубку, сделайте ДВЕ метки для выравнивания (не пересекающиеся).

После нанесения меток разрежьте термоусадочную трубку универсальным ножом.

Используя старую трубку как образец, отрежьте два новых отрезка.

Шаг 6

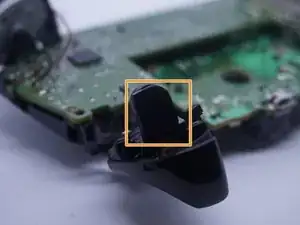

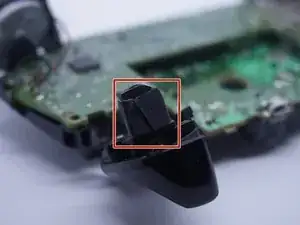

При неправильной ориентации магнитов клавиши LT/RT будут срабатывать без участия пользователя.

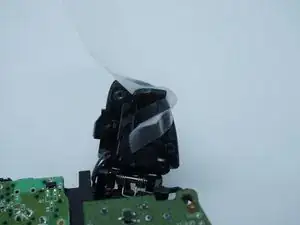

После снятия термоусадочной трубки проверьте правильность выравнивания перед нанесением клея.

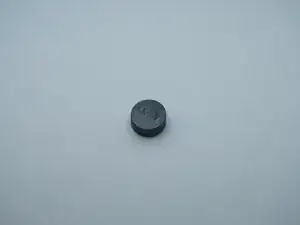

На этих контроллерах с завода используется двусторонний скотч. Учтите сторону с углублениями, очистите магнит и рамку. При трудноудаляемых загрязнениях можно использовать Goo Gone.

Когда детали будут достаточно чистыми, проверьте выравнивание и приклейте скотч для окончательной установки.

Шаг 7

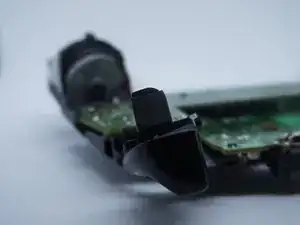

При неаккуратном выполнении может понадобиться корпус контроллера. Перед нанесением клея обязательно проверьте правильность выравнивания!

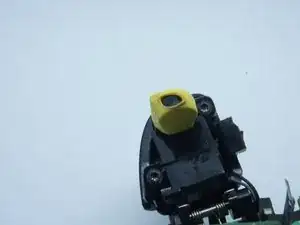

После проверки правильности выравнивания нанесите клей на контроллер. По возможности оставьте на сутки для полного отверждения.

Шаг 8

Зажигалки с мягким пламенем могут расплавить пластик. Для этой операции безопаснее использовать зажигалки с синим пламенем!

После отверждения клея установите новую термоусадочную трубку.

Перевод руководства с ifixit.com
