Замена нижнего ЖК-дисплея Nintendo DSi XL

Удалите два винта с крестообразным шлицем, крепящие крышку аккумуляторного отсека к задней части портативной консоли.

Снимите крышку аккумуляторного отсека с задней панели DSi XL.

Вынимите аккумулятор из DSi XL.

Снимите четыре резиновых заглушки винтов на нижнем корпусе, поддев их булавкой.

Удалите следующие семь винтов с крестообразным шлицем, которые крепят нижний корпус к остальной части DSi XL:

Четыре серебристых винта 5,3 мм

Два чёрных винта 5,3 мм

Один чёрный винт 2,5 мм

Переверните DSi XL и откройте дисплей.

Вставьте лопатку между верхним и нижним корпусом в нижнем левом углу DSi.

Сдвиньте лопатку вдоль нижнего края верхнего корпуса, чтобы отжать защёлки, фиксирующие верхний корпус к нижнему.

Закройте дисплей и переверните DSi XL.

Поднимите нижний корпус от переднего края.

Поверните нижний корпус в сторону от DSi.

Нижний корпус ещё нельзя полностью снять, поскольку он всё ещё соединён с платой.

С помощью лопатки отожмите разъём SD-карты/правой кнопки плеча от его сокета.

Отожмите разъём кнопки громкости/левой кнопки плеча от его сокета на плате с помощью лопатки.

Поднимите плату Wi‑Fi с её сокета на материнской плате.

Пока не пытайтесь полностью снять плату Wi‑Fi. Она прикреплена к материнской плате антенным кабелем.

С помощью лопатки отожмите Wi‑Fi кабель от его разъёма на нижней стороне платы Wi‑Fi.

С помощью лопатки отожмите кабель микрофона от материнской платы.

Отжимайте снизу под кабелем.

Плоским концом лопатки поднимите фиксирную защёлку ZIF-разъёма шлейфа камеры.

Остроконечным концом лопатки вытащите шлейф камеры из ZIF-разъёма.

Плоским концом лопатки поднимите фиксирную защёлку ZIF-разъёма шлейфа сенсорного экрана.

Остроконечным концом лопатки вытащите шлейф сенсорного экрана из его разъёма на материнской плате.

Плоским концом лопатки поднимите фиксирную защёлку ZIF-разъёма шлейфа подсветки.

Остроконечным концом лопатки вытащите шлейф подсветки из его разъёма на материнской плате.

Плоским концом лопатки поднимите фиксирную защёлку ZIF-разъёма шлейфа данных нижнего дисплея.

Остроконечным концом лопатки вытащите шлейф данных нижнего дисплея из его разъёма на материнской плате.

Плоским концом лопатки поднимите фиксирную защёлку ZIF-разъёма для шлейфа крестовины/кнопки питания.

Остроконечным концом лопатки вытащите шлейф крестовины/кнопки питания из его разъёма на материнской плате.

Плоским концом лопатки отожмите кабель аккумулятора от его сокета на материнской плате.

Удалите винты, крепящие материнскую плату к верхнему корпусу:

Один серебристый винт с крестообразным шлицем 2,5 мм

Четыре чёрных винта с крестообразным шлицем 3,7 мм

Протяните кабели микрофона и антенны через слот в материнской плате.

Поверните материнскую плату от нижнего корпуса.

Материнскую плату пока нельзя полностью снять. Она всё ещё прикреплена шлейфом данных верхнего ЖК-дисплея.

Плоским концом лопатки поднимите фиксирную защёлку ZIF-разъёма шлейфа данных верхнего дисплея.

Остроконечным концом лопатки вытащите шлейф данных верхнего дисплея из его разъёма на нижней стороне материнской платы.

Материнская плата теперь свободна от верхнего корпуса.

Держа консоль всё ещё перевёрнутой, слегка откройте DSi XL.

Отодвиньте нижний экран от верхнего корпуса.

Снимите нижний экран с DSi XL.

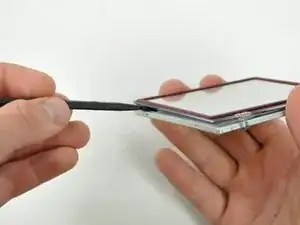

Вставьте лопатку между сенсорным экраном и верхним правым углом дисплея.

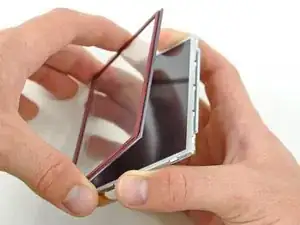

Проведите лопаткой вниз по правой стороне дисплея, чтобы освободить кромку сенсорного экрана.

Продолжайте работу лопаткой вокруг нижнего правого угла дисплея.

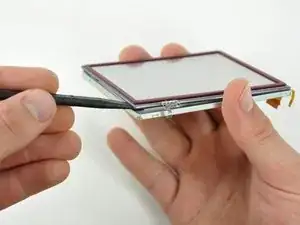

Проведите лопаткой вдоль нижнего края сенсорного экрана, чтобы отделить его от дисплея.

Продолжайте обрабатывать лопаткой нижний левый угол дисплея.

Проведите лопаткой вдоль левого края сенсорного экрана, чтобы снять его с дисплея.

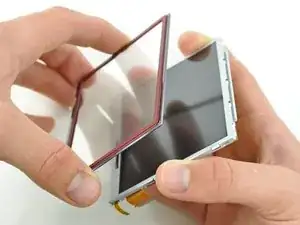

Освободив три стороны, снимите сенсорный экран с нижнего дисплея.
