Замена кнопок Nintendo DSi XL

Выкрутите два винта с крестообразным шлицем, крепящих крышку батарейного отсека к задней панели портативной консоли.

Снимите крышку батарейного отсека с задней панели DSi XL.

Извлеките батарею из DSi XL.

Удалите четыре резиновые заглушки винтов на нижней части корпуса, поддев их булавкой.

Выкрутите следующие семь винтов с крестообразным шлицем, крепящих нижнюю часть корпуса к остальной части DSi XL:

Четыре серебряных винта 5,3 мм

Два черных винта 5,3 мм

Один черный винт 2,5 мм

Переверните DSi XL и откройте дисплей.

Вставьте лопатку между верхней и нижней частью корпуса в нижнем левом углу DSi.

Проведите лопаткой вдоль нижнего края верхней части корпуса, чтобы освободить защелки, фиксирующие верхнюю часть корпуса к нижней.

Закройте дисплей и переверните DSi XL.

Поднимите нижнюю часть корпуса с переднего края.

Отводите нижнюю часть корпуса от DSi.

Пока нижнюю часть корпуса полностью снять невозможно, так как она всё ещё подключена к материнской плате.

С помощью лопатки отсоедините разъём карты памяти SD/правой кнопки-переключателя от его гнезда.

Лопаткой отсоедините разъём кнопки регулировки громкости/левой кнопки-переключателя от его гнезда на материнской плате.

Поднимите плату Wi-Fi с её гнезда на материнской плате.

Пока не пытайтесь полностью извлечь плату Wi-Fi. Она прикреплена к материнской плате антенным кабелем.

С помощью лопатки отсоедините кабель Wi-Fi от его гнезда на обратной стороне платы Wi-Fi.

С помощью лопатки отсоедините кабель микрофона от материнской платы.

Поддевайте снизу кабеля.

Используя плоский конец лопатки, приподнимите фиксирующую защёлку разъёма ленточного кабеля камеры ZIF.

Острым концом лопатки вытяните ленточный кабель камеры из разъёма ZIF.

Используя плоский конец лопатки, приподнимите фиксирующую защёлку разъёма ленточного кабеля сенсорного экрана ZIF.

Острым концом лопатки вытяните кабель сенсорного экрана из его разъёма на материнской плате.

Используя плоский конец лопатки, приподнимите фиксирующую защёлку разъёма ленточного кабеля подсветки ZIF.

Острым концом лопатки вытяните кабель подсветки из его разъёма на материнской плате.

Используя плоский конец лопатки, приподнимите фиксирующую защёлку разъёма ленточного кабеля нижнего дисплея ZIF.

Острым концом лопатки вытяните ленточный кабель нижнего дисплея из его разъёма на материнской плате.

Используя плоский конец лопатки, приподнимите фиксирующую защёлку разъёма ленточного кабеля крестовины/кнопки питания ZIF.

Острым концом лопатки вытяните кабель крестовины/кнопки питания из его разъёма на материнской плате.

Плоским концом лопатки отсоедините кабель батареи от его гнезда на материнской плате.

Выкрутите винты, крепящие материнскую плату к верхней части корпуса:

Один серебряный винт Phillips 2,5 мм

Четыре чёрных винта Phillips 3,7 мм

Протяните кабели микрофона и антенны через паз в материнской плате.

Поверните материнскую плату в сторону от нижней части корпуса.

Материнскую плату пока полностью снять невозможно. Она всё ещё соединена ленточным кабелем дисплея верхнего экрана.

Используя плоский конец лопатки, приподнимите фиксирующую защёлку разъёма ленточного кабеля верхнего дисплея ZIF.

Острым концом лопатки вытяните кабель верхнего дисплея из его разъёма на обратной стороне материнской платы.

Материнская плата теперь освобождена от верхней части корпуса.

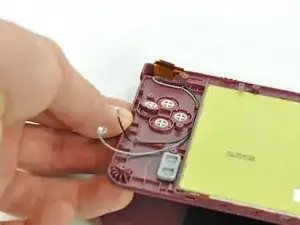

Отделите резиновую накладку от задней стороны кнопок.

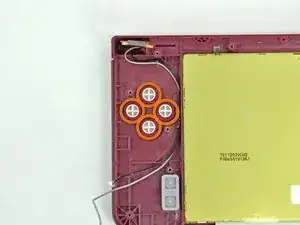

Немного откройте дисплей и вытолкните каждую кнопку из верхнего корпуса.

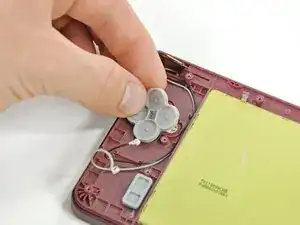

Удалите все четыре кнопки с DSi XL.
