Замена вентилятора PlayStation 4 Pro

Переверните консоль нижней стороной вверх.

Снимите пластмассовую крышку над жестким диском, потянув и защелкнув её пальцем.

Используйте отвертку Phillips #1, чтобы удалить один винт, фиксирующий корзину жесткого диска.

Вытяните корзину жесткого диска прямо наружу.

Переверните консоль в обычное положение.

Возьмитесь за два угла, расположенные спереди устройства.

Потяните вверх до слышимого щелчка.

Для этого может потребоваться значительное усилие, поэтому не бойтесь действовать решительно с вашей консолью.

После отделения обоих углов сдвиньте крышку назад и снимите её.

Используйте отвертку T8 Torx Security, чтобы удалить пять винтов на задней панели устройства.

Два винта длиной 31 мм.

Три винта 10 мм для моделей серии 7000; два серых винта 10 мм (верхний и нижний винты на иллюстрации) если PS4 Pro — модель серии 7100.

Снимите металлическую пластину, потянув её вверх.

Переверните консоль так, чтобы низ был сверху.

Используйте отвертку T8 Torx Security, чтобы удалить три чёрных винта 7 мм на задней панели. (только для моделей серии 7000); или один винт 7 мм (средний) для моделей 7100‑series и при наличии гарантийной наклейки слева.

Снимите нижнюю крышку так же, как верхнюю. Захватите крышку по обеим сторонам и потяните вверх до щелчка. Затем сдвиньте крышку; в моделях серии 7100 обратите внимание на два защелкивающихся фиксатора, которые заменяют соответствующие винты.

Используйте отвертку T8 Torx Security, чтобы удалить одиннадцать серебристых винтов 10 мм из металлической пластины.

Используйте отвертку Phillips #1, чтобы удалить одиннадцать чёрных винтов 4 мм из металлической пластины.

Модели серии 7200 имеют дополнительно 13 винтов 4 мм вокруг верхней и правой части металлической пластины. Эти винты обозначены треугольником. Это может относиться и к другим моделям.

Используйте лопатку, чтобы отключить три антенные кабеля (два чёрных и один белый), поддев их и вытянув прямо вверх из разъёмов.

Вытяните белый разъём вентилятора прямо из жёлтого держателя на материнской плате.

Вытяните пять маленьких синих низкопрофильных кабелей, подключённых к металлической плате.

Поднимите фиксирующую лапку на ZIF‑разъёме большого ленточного кабеля.

Вытяните большой ленточный кабель из его гнезда.

Не тяните за самый большой синий кабель, не подняв сначала защёлку. Иначе можно повредить соединение.

Поднимите и снимите металлическую пластину.

Переверните консоль, чтобы продолжить работу с верхней стороны.

Поднимите блок питания и поставьте его на консоль.

Будьте осторожны, не тяните слишком далеко — узел всё ещё подключён в одной точке.

Возьмитесь за разъём за блоком питания и потяните прямо наружу.

Если вы работаете с моделью 7200, эта металлическая пластина уже была снята при удалении большей пластины материнской платы. В этом случае этот шаг можно пропустить.

Аккуратно переверните консоль так, чтобы низ был сверху.

Используйте отвертку Phillips #1, чтобы удалить восемь винтов 4 мм на металлической пластине с символом в виде X.

Используйте пластиковый инструмент для вскрытия, чтобы снять металлическую пластину в форме X.

Используйте отвертку Phillips #1, чтобы удалить четыре винта 13 мм на расположенной под ней X‑образной металлической пластине.

Для моделей 7200 это вместо этого S‑образная металлическая пластина с 2 винтами.

Возьмитесь за X‑образную прижимную скобу и поднимите её прямо вверх.

Возьмитесь за край материнской платы и медленно поднимите её вверх, чтобы вынуть из корпуса.

Для повторной сборки используйте это руководство для повторного нанесения термопасты между материнской платой и металлической пластиной под ней.

Используйте отвертку Phillips #1, чтобы удалить два серебристых винта 6 мм с металлической пластины.

Поднимите металлическую пластину, соединённую с тепловой трубкой, строго вверх, чтобы снять её.

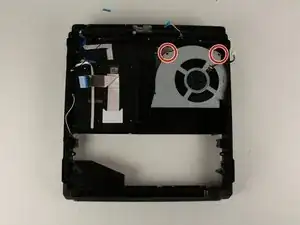

Используйте крестовую отвёртку Phillips №0, чтобы выкрутить два винта 6 мм на вентиляторе.

На моделях серии 7200 эти винты будут находиться с правой стороны вентилятора.

Возьмитесь за вентилятор и поднимите вверх, чтобы снять его.
