Замена блока питания PlayStation 4 Pro
В этом руководстве приведены шаги, необходимые для извлечения блока питания из PlayStation 4 Pro. Для этого потребуется частичная разборка, но блок питания — одна из первых частей, которую можно вынуть из PS4 Pro.
Шаг 1

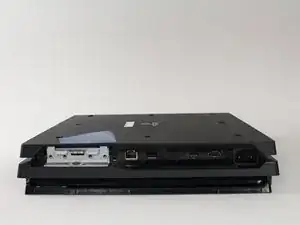

Начните с переворачивания консоли вверх дном.

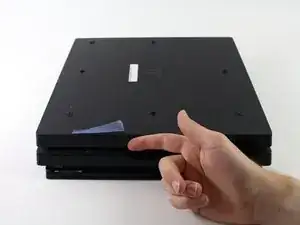

С помощью пальца снимите защёлкивающуюся пластиковую крышку над жёстким диском.
Шаг 2

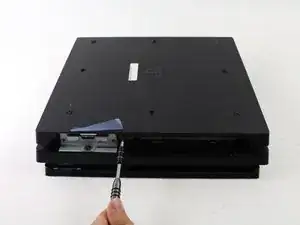

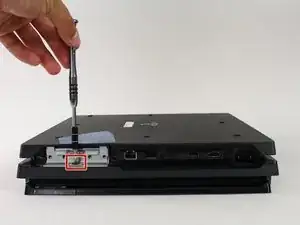

Отверткой выкрутите один винт Phillips #0, крепящий корзину жёсткого диска.

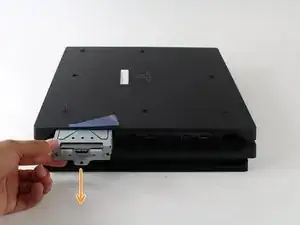

Выньте корзину жёсткого диска, потянув её прямо наружу.
Шаг 3

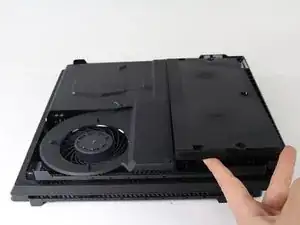

Поставьте консоль в нормальное положение.

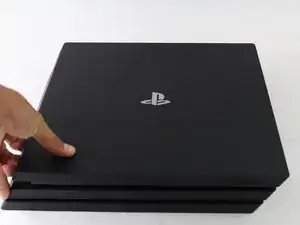

Схватитесь за два угла, расположенные в передней части устройства.
Потяните вверх до громкого щелчка.
Для этого может потребоваться значительная сила, не бойтесь воздействовать на консоль решительнее.

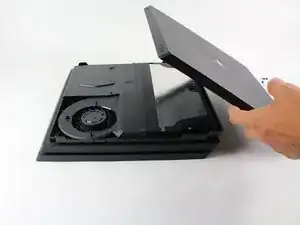

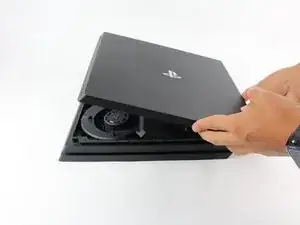

После отсоединения обоих углов сдвиньте крышку назад и снимите её.
Шаг 4

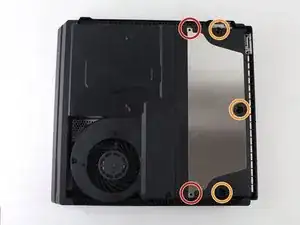

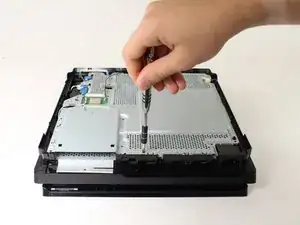

Используйте отвертку T8 Torx Security, чтобы выкрутить пять винтов.
Два винта 31 мм.
Три винта 10 мм.
Снимите металлическую пластину.
Шаг 5
Снова переверните консоль на заднюю сторону.

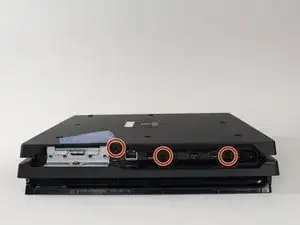

Отверткой T8 Torx Security выкрутите три чёрных винта 7 мм в задней панели.
Снимите нижнюю крышку так же, как и верхнюю. Удерживая с двух сторон, потяните вверх до щелчка и сдвиньте её.
Шаг 6
Отверткой T8 Torx Security выкрутите два серебристых винта 10 мм с металлической пластины.
Шаг 7
Переверните консоль, чтобы продолжить работу с верхней стороны.

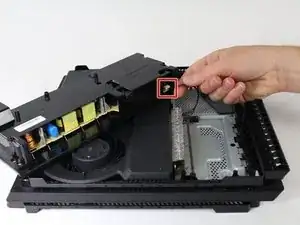

Поместите пальцы под край блока питания с обеих сторон и тяните прямо вверх.
Осторожно: не тяните слишком сильно, узел всё ещё подключён в одном месте.
Схватите разъём позади блока питания и тяните прямо наружу.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
