Замена тепловой трубки PlayStation 4 Pro

Переверните консоль вверх дном.

Используя палец, потяните и снимите пластиковую крышку отсека жесткого диска.

Открутите Phillips #1 отверткой единственный винт, фиксирующий кассету жесткого диска.

Вытяните кассету жесткого диска прямо наружу.

Переверните консоль правой стороной вверх.

Удерживайте два передних угла устройства.

Поднимайте вверх, пока не услышите щелчок.

Могут потребоваться значительные усилия, поэтому не бойтесь действовать решительно.

После того как оба угла освободятся, сдвиньте крышку назад и снимите её.

Открутите отверткой T8 Torx Security пять винтов с задней стороны устройства.

Два 31-мм винта.

Три 10-мм винта для моделей 7000; два серых 10-мм винта (верхний и нижний на иллюстрации) — если PS4 Pro модель 7100-й серии.

Снимите металлическую пластину, потянув её вверх.

Переверните консоль так, чтобы дно оказалось вверху.

Открутите отверткой T8 Torx Security три черных 7-мм винта в задней панели (только модели 7000-й серии); или один 7-мм винт (средний) — для моделей 7100-й серии, при этом слева будет находиться гарантийная наклейка.

Снимите нижнюю крышку так же, как и верхнюю. Удерживайте крышку с обеих сторон и поднимайте вверх, пока не услышите щелчок. Затем сдвиньте её; для моделей 7100-й серии обратите внимание на два зацепа, заменяющих соответствующие винты.

Открутите отверткой T8 Torx Security одиннадцать серебристых 10-мм винтов с металлической пластины.

Открутите отверткой Phillips #1 одиннадцать черных 4-мм винтов с металлической пластины.

Модели 7200-й серии имеют дополнительно 13 винтов 4 мм вокруг верхнего и правого краев металлической пластины. Эти винты отмечены треугольником. Это может относиться и к другим моделям.

Используйте лопатку, чтобы отключить три антенных кабеля (два черных и один белый), оттянув их строго вверх от разъемов.

Вытяните белый разъем вентилятора прямо из желтого крепления на материнской плате.

Вытяните пять маленьких синих низкопрофильных кабелей, подключенных к металлической пластине.

Поднимите фиксирующую защелку на ZIF-разъеме широкого ленточного кабеля.

Вытяните широкий ленточный кабель из разъема.

Не вытягивайте самый большой синий кабель, не подняв защелку. В противном случае можно повредить соединение.

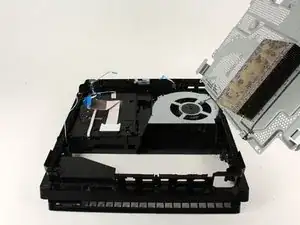

Поднимите и снимите металлическую пластину.

Переверните консоль, чтобы продолжить работу с верхней стороны.

Поднимите блок питания и поставьте его на консоль.

Будьте осторожны, не вытягивайте слишком далеко — сборка по-прежнему соединена в одной точке.

Удерживайте разъем за блоком питания и вытяните его прямо наружу.

Если Вы работаете с моделью 7200-й серии, эта металлическая пластина уже была снята при демонтаже большой пластины материнской платы. В этом случае можете пропустить данный шаг.

Аккуратно переверните консоль так, чтобы дно оказалось вверху.

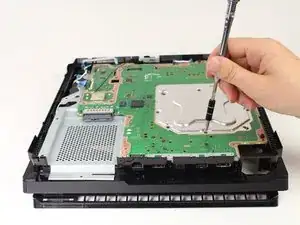

Открутите отверткой Phillips #1 восемь 4-мм винтов на металлической пластине с символом, напоминающим крест.

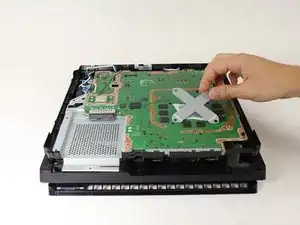

Используйте пластиковое раздвижное приспособление, чтобы снять металлическую пластину крестообразной формы.

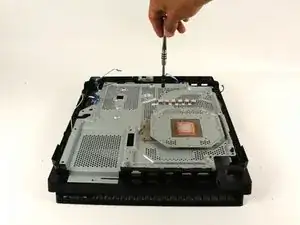

Открутите отверткой Phillips #1 четыре 13-мм винта на металлической пластине X-образной формы, расположенной снизу.

Для моделей 7200-й серии вместо X-образной пластины — S-образная пластина с двумя винтами.

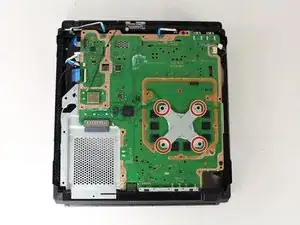

Удерживайте X-образный фиксирующий кронштейн и поднимите его строго вверх.

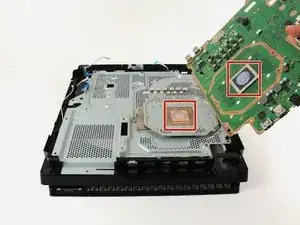

Возьмитесь за край материнской платы и медленно поднимите её, чтобы извлечь из устройства.

Для сборки используйте это руководство, чтобы нанести термопасту между материнской платой и нижней металлической пластиной.

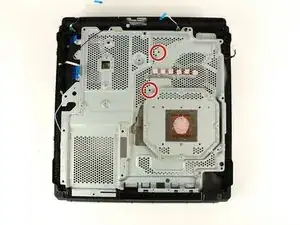

Открутите отверткой Phillips #1 два серебристых 6-мм винта с металлической пластины.

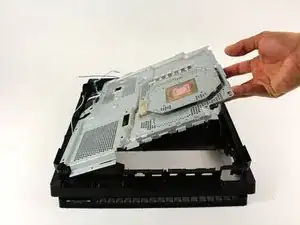

Поднимите вверх металлическую пластину, соединённую с тепловой трубкой, чтобы снять её.
