Замена оптического привода PlayStation 4 Pro

Переверните консоль вверх дном.

Используйте палец, чтобы снять и отщелкнуть пластиковую крышку над жестким диском.

Используйте отвертку Philips #1, чтобы удалить единственный винт, удерживающий лоток жесткого диска.

Вытяните лоток жесткого диска прямо наружу.

Переверните консоль в правильное положение.

Удерживайте два угла, расположенные спереди устройства.

Тяните вверх, пока не раздастся громкий щелчок.

Это может потребовать значительных усилий, поэтому не бойтесь проявить решительность с вашей консолью.

После того как оба угла освободятся, сдвиньте крышку назад и снимите ее.

Используйте отвертку Torx T8, чтобы удалить пять винтов с задней стороны устройства.

Два винта по 31 мм.

Три винта по 10 мм для моделей 7000; два серых винта по 10 мм (верхний и нижний винты на иллюстрации), если PS4 Pro является моделью серии 7100.

Удалите металлическую пластину, потянув ее вверх.

Переверните консоль так, чтобы дно было направлено вверх.

Используйте отвертку Torx T8, чтобы удалить три черных винта по 7 мм на задней панели. (только для моделей серии 7000); или один винт по 7 мм (средний) для моделей серии 7100 и наклейку с гарантийным знаком слева.

Удалите нижнюю крышку так же, как и верхнюю. Удерживайте крышку с обеих сторон и тяните вверх, пока не щелкнет. Затем сдвиньте крышку; Для моделей серии 7100, обратите внимание на два зажима, которые заменяют соответствующие винты.

Используйте отвертку Torx T8, чтобы удалить одиннадцать серебряных винтов по 10 мм с металлической пластины.

Используйте отвертку Philips #1, чтобы удалить одиннадцать черных винтов по 4 мм с металлической пластины.

Модели серии 7200 имеют 13 дополнительных винтов по 4 мм вокруг верхней и правой части металлической пластины. Эти винты обозначены треугольником. Это может касаться и других моделей.

Используйте лопатку, чтобы отключить три антенные кабеля (два черных и один белый), поддев их прямо вверх из разъемов.

Вытяните белый разъем вентилятора прямо из желтого монтирования на материнской плате.

Вытяните пять маленьких синих кабелей низкого профиля, подключенных к металлической пластины.

Поднимите удерживающую планку на ZIF-разъеме большого шлейфа.

Вытяните большой шлейф из разъема.

Не тяните за самый большой синий кабель, не подняв таб." Это может повредить соединение.

Поднимите и снимите металлическую пластину.

Переверните консоль, чтобы продолжить работу с верхней стороной.

Поднимите блок питания и установите его на консоль.

Будьте осторожны, не тяните сильно, сборка все еще подключена в одном месте.

Удерживайте разъем за блоком питания и вытяните его прямо наружу.

Если вы работаете с моделью серии 7200, эта металлическая пластина уже будет снята в процессе демонтажа большой материнской платы. Вы можете пропустить этот шаг в этом случае.

Осторожно переверните консоль так, чтобы дно было пол-жареным вверх.

Используйте отвертку Philips #1, чтобы удалить восемь винтов по 4 мм на металлической пластине с символом в виде X.

Используйте пластиковый инструмент для открытия, чтобы удалить металлическую пластину в форме X.

Используйте отвертку Philips #1, чтобы удалить четыре винта по 13 мм на X-образной металлической пластине внизу.

Для моделей серии 7200 это вместо этого S-образная металлическая пластина с двумя винтами.

Удерживайте X-образное удерживающее крепление и поднимайте прямо вверх.

Удерживайте край материнской платы и медленно поднимайте вверх, чтобы извлечь ее из устройства.

При повторной сборке используйте это руководство, чтобы повторно нанести термопасту между материнской платой и металлической пластиной снизу.

Используйте отвертку Philips #1, чтобы удалить два серебряных винта по 6 мм с металлической пластины.

Поднимите металлическую пластину, подключённую к теплопередающей трубке, прямо вверх, чтобы снять её.

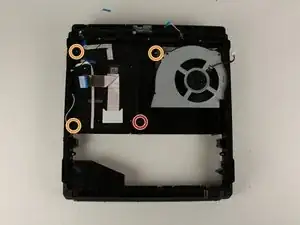

Используйте отвертку Phillips #0, чтобы удалить четыре винта.

Один винт 30 мм.

Три винта по 6 мм.

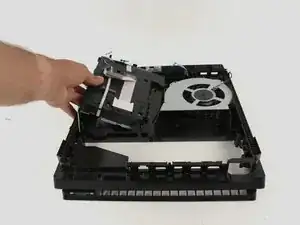

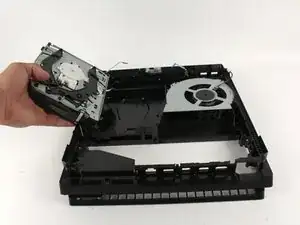

Захватите оптический привод и поднимите, чтобы снять.
