Сборка блока питания PlayStation 4 Pro — руководство

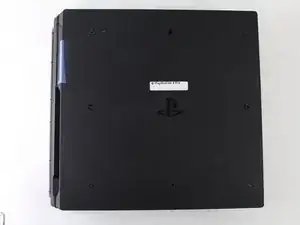

Переверните консоль вверх дном.

Снимите пластмассовую крышку жесткого диска, поддев её пальцем и щелкнув, чтобы она отстегнулась.

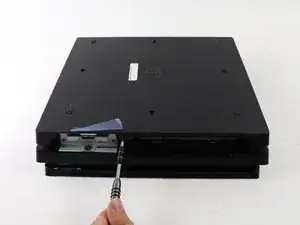

Отверткой Phillips №1 отвинтите один винт, крепящий корзину жесткого диска.

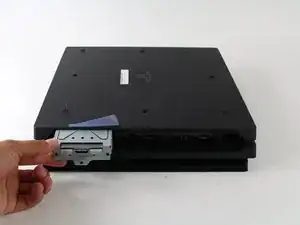

Вытащите корзину жесткого диска, потянув её прямо наружу.

Переверните консоль в нормальное положение.

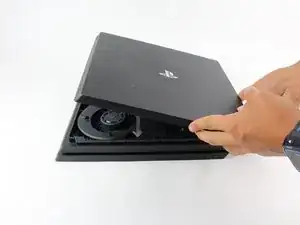

Ухватитесь за два угла, расположенные спереди устройства.

Тяните вверх до тех пор, пока не услышите громкий щелчок.

Для этого может потребоваться значительная сила, поэтому не бойтесь приложить усилие к консоли.

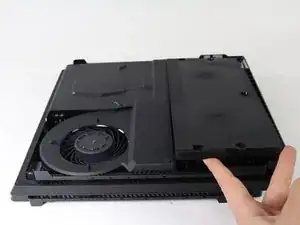

После отщёлкивания обоих углов сдвиньте крышку назад и снимите её.

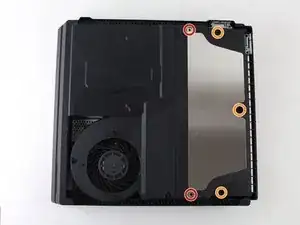

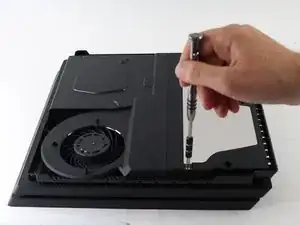

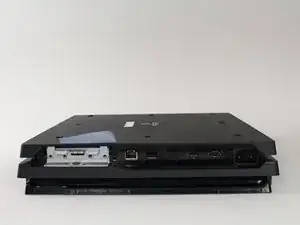

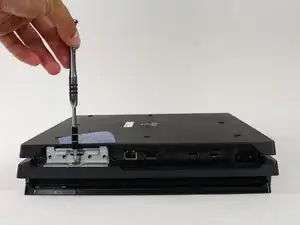

Отверткой T8 Torx Security отвинтите пять винтов на задней части устройства.

Два винта длиной 31 мм.

Три винта 10 мм для моделей серии 7000; два серых винта 10 мм (верхний и нижний на иллюстрации) если PS4 Pro — модель серии 7100.

Снимите металлическую пластину, потянув её вверх.

Переверните консоль так, чтобы нижняя часть была обращена вверх.

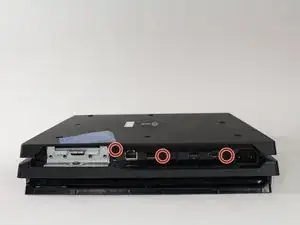

Отверткой T8 Torx Security отвинтите три чёрных винта 7 мм на задней панели. (только модели серии 7000); или один винт 7 мм (средний) для моделей серии 7100 и при наличии гарантийной наклейки слева.

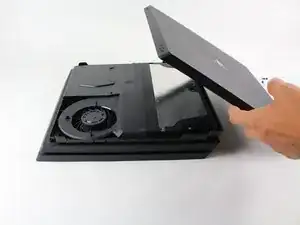

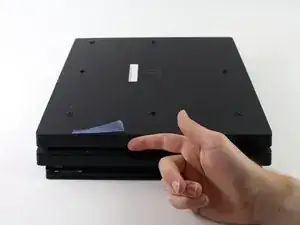

Снимите нижнюю крышку так же, как верхнюю. Ухватитесь за крышку по обеим сторонам и тяните вверх до щелчка. Затем сдвиньте крышку; для моделей серии 7100 обратите внимание на две защёлки, которые заменяют соответствующие винты.

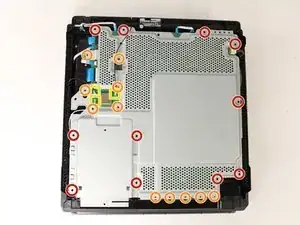

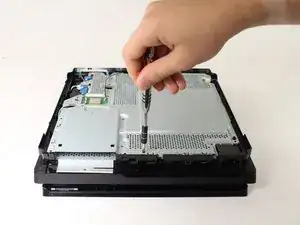

Отверткой T8 Torx Security отвинтите одиннадцать серебристых винтов 10 мм с металлической пластины.

Отверткой Phillips №1 отвинтите одиннадцать чёрных винтов 4 мм с металлической пластины.

Модели серии 7200 имеют дополнительно 13 винтов 4 мм вокруг верхней и правой части металлической пластины. Эти винты обозначены треугольником. Это может относиться и к другим моделям.

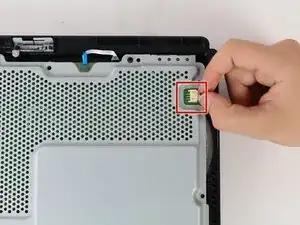

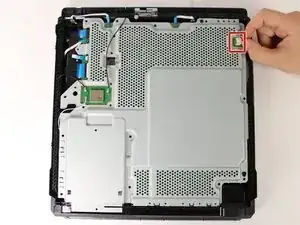

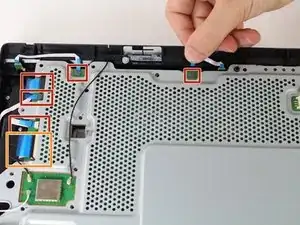

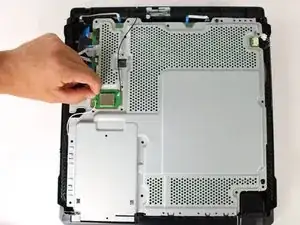

Используйте лопатку, чтобы отсоединить три антеннных кабеля (два чёрных и один белый), поддев их и поднимая прямо вверх из гнезд.

Вытяните белый разъём вентилятора прямо из жёлтого крепления на материнской плате.

Вытяните пять маленьких синих низкопрофильных кабелей, подключённых к металлической пластине.

Поднимите фиксаторы на ZIF-разъёме большого ленточного кабеля.

Вытащите большой ленточный кабель из его гнезда.

Не вытягивайте самый крупный синий кабель, не подняв сначала защёлку. Это может повредить соединение.

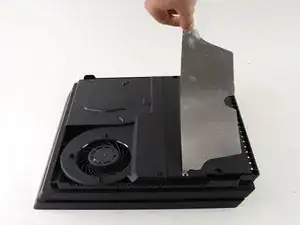

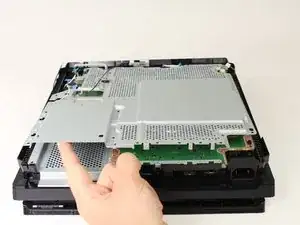

Поднимите и снимите металлическую пластину.

Переверните консоль, чтобы продолжить работу с верхней стороны.

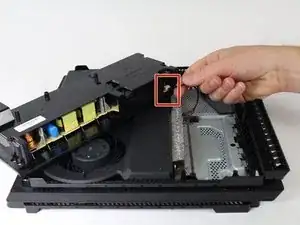

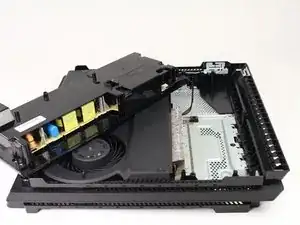

Поднимите блок питания и установите его на корпус консоли.

Будьте осторожны, не тяните слишком далеко — сборка всё ещё соединена в одной точке.

Ухватитесь за разъём за блоком питания и вытащите его прямо наружу.
