Замена кнопок контроллера Xbox One Elite (модель 1698)

Переверните контроллер так, чтобы кнопки были направлены вниз.

Будьте осторожны при снятии крышки, чтобы не сломать маленькие пластиковые защёлки, удерживающие крышку на контроллере.

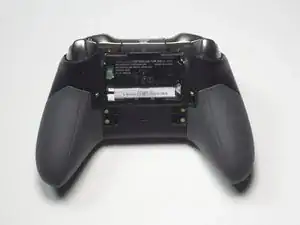

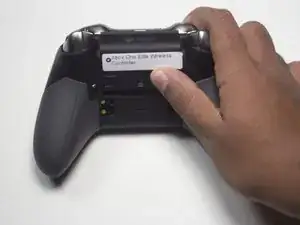

Снимите крышку батарейного отсека, осторожно сдвинув её вверх в направлении стрелки.

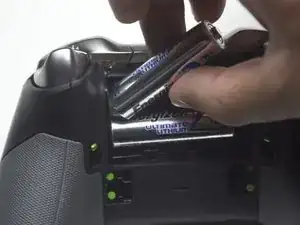

Извлеките две батарейки AA, поддев их с одного конца и вытянув наружу.

Будьте осторожны, чтобы не сломать пластиковые защёлки, которые крепят каждую накладку рукояти к задней части контроллера.

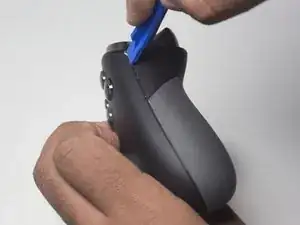

Снимите каждую рукоять, вставив пластиковый инструмент для открытия у верхней части контроллера.

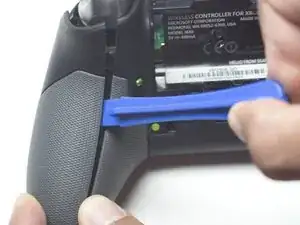

Проведите пластиковым инструментом по всей стыковой линии и аккуратно отделяйте рукоять от контроллера, выполняя поддёргивающее движение по ходу работы.

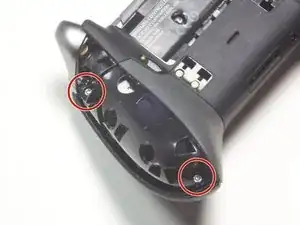

Удалите пять винтов 2,3 мм с помощью отвёртки TR8 Torx Security.

Четыре винта находятся на нижней части каждой рукояти и в верхней части каждой рукояти, рядом с триггерами контроллера.

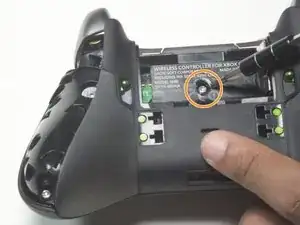

Последний винт расположен в центре отсека для батарей под наклейкой.

Используйте отвёртку TR8 Torx Security, чтобы проколоть наклейку и удалить последний винт.

Переверните контроллер так, чтобы кнопки были направлены вверх, чтобы моторчики вибрации не выпали из контроллера.

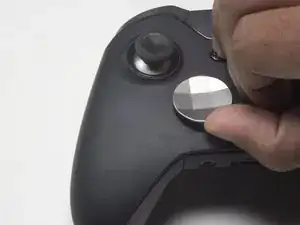

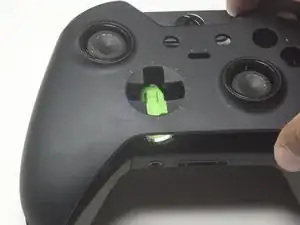

Снимите крестовину (D-pad), поддев снизу и потянув вверх.

Снимите лицевую пластину целиком, аккуратно потянув её вверх.

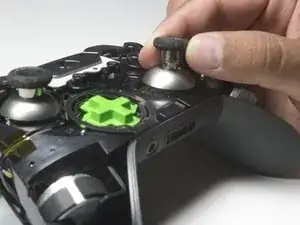

Снимите стики, потянув их вверх.

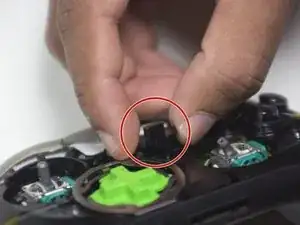

Снимите маленький чёрный переключатель режима с передней части контроллера.

Задняя панель немного застревает на разъёме внизу, поэтому возможно придётся использовать поддёрующее движение для её снятия.

Будьте осторожны на следующем шаге при разъединении основной сборки и задней панели. Между ними проходит ленточный кабель, который должен остаться целым.

Отделите заднюю панель от основной сборки, разъединив их.

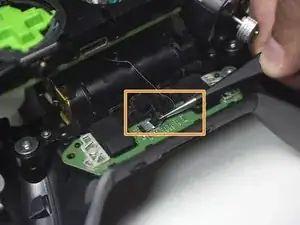

Маленький ленточный кабель соединяет заднюю крышку с внутренностями контроллера. Чтобы снять кабель, поднимите чёрный фиксатор на противоположной стороне разъёма от кабеля.

Используйте пинцет, чтобы отсоединить ленточный кабель со стороны, ближайшей к задней крышке, потянув кабель параллельно поверхности платы.

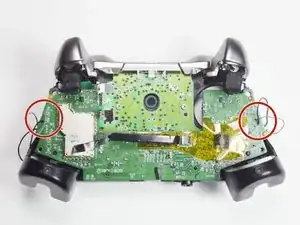

Пометьте каждый моторчик в соответствии с местом его крепления. Моторчики вибрации различны, поэтому они не будут работать при переключении местами.

Обратите внимание, где присоединяются красный и чёрный провода моторчика, так как их следует подключать в том же порядке.

Переверните контроллер так, чтобы стики были направлены вниз.

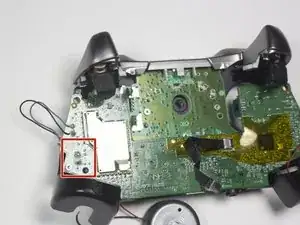

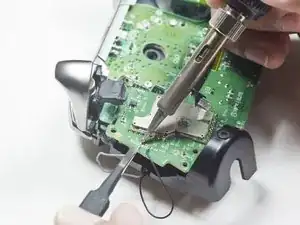

Используйте пинцет и паяльник (Руководство по пайке), чтобы удалить чёрный и красный провода с материнской платы.

Это освободит моторчик вибрации от корпуса контроллера.

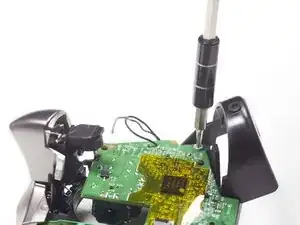

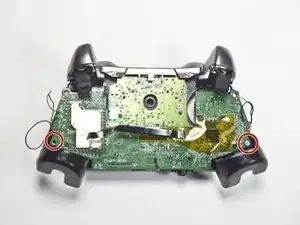

Используйте отвёртку T6 Torx, чтобы удалить два винта T6 7 мм, расположенные прямо над корпусом моторчика вибрации.

Будьте осторожны, чтобы не повредить четыре провода, соединяющие материнскую плату с кнопками.

Используйте Руководство по пайке, чтобы помочь при снятии и подключении проводов.

Обратите внимание, где присоединяются серые и чёрные провода моторчиков, так как их следует подключать в том же порядке.

Используйте паяльник, чтобы выпаять четыре провода, соединяющие верхнюю и нижнюю платы, и отсоедините их от кнопок.

Будьте осторожны, чтобы не потерять маленький корпус аудиоразъёма 9 мм, находящийся под основной материнской платой.

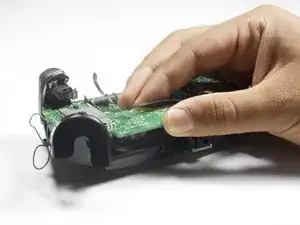

Снимите верхнюю материнскую плату, потянув её вверх.

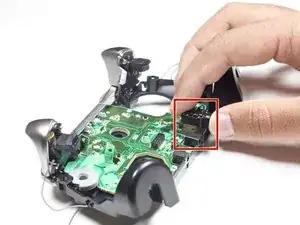

Снимите маленький 9 мм аудиоразъём, аккуратно поддев его с материнской платы.

Используйте отвёртку T6 Torx, чтобы вынуть четыре винта T6 7 мм, по два винта для каждого триггера, из узла триггеров.

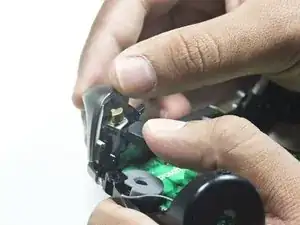

Отделите пластиковую деталь триггера от пружинного механизма, потянув пластиковую часть вверх, а пружинный механизм — вниз.

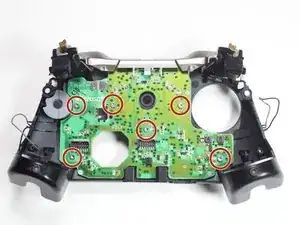

Используйте отвёртку T6 Torx, чтобы открутить шесть винтов T6 7 мм, которые крепят нижнюю материнскую плату к пластиковому каркасу контроллера.

Используйте пластиковую лопатку, чтобы снять серебристый узел, удерживающий правые и левые бамперы, поддев пластиковый язычок рядом с зарядным разъёмом Xbox.

Медленно снимите нижнюю материнскую плату, потянув её вверх и на себя.

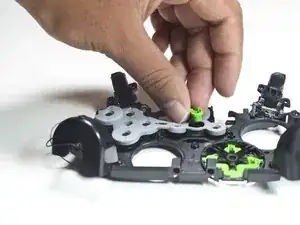

Снимите маленький зелёный пластиковый элемент, оттянув его от силиконовой прокладки.

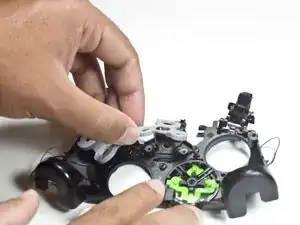

Снимите мягкий серый силиконовый элемент, закрывающий кнопки, потянув его вверх.

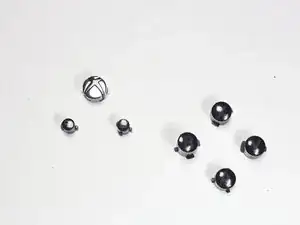

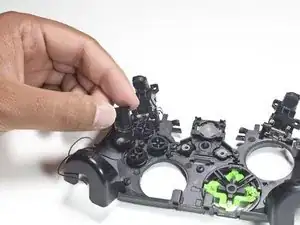

Снимайте каждую кнопку, вытягивая их по одной. Всего должно быть семь кнопок.

Каждая кнопка имеет ключение и подходит только в определённой ориентации.
