Замена переднего микрофона DualSense Edge
Следуйте этому руководству, чтобы заменить передний микрофон в вашем контроллере Sony DualSense Edge.
Если качество звука вашего микрофона низкое или он не работает, возможно, пришло время его заменить.
Шаг 1


Поместите контроллер на рабочую поверхность так, чтобы джойстики были направлены вниз.
Используйте лопатку или палец, чтобы сместить вкладку Освободить влево. Передняя накладка должна упасть на стол.
Если передняя накладка не открывается, убедитесь, что у нее есть место, чтобы упасть вниз, и что вкладка Освободить нажата до конца влево.
Поднимите контроллер, оставив переднюю накладку на столе.
При повторной сборке вставьте переднюю накладку под углом, чтобы верхняя часть вошла первой, затем опустите накладку на место и зафиксируйте ее на контроллере.
Шаг 2


Переверните контроллер так, чтобы джойстики были направлены вверх.
Поднимите металлический рычаг, который удерживает джойстик на месте, пока джойстик слегка не выйдет.
Сдвиньте джойстик из его гнезда.
Шаг 3

Повторите этот процесс, чтобы удалить другой джойстик.
Шаг 4


Задняя накладка удерживается на месте хрупкими пластиковыми зажимами. Работайте медленно и осторожно, чтобы избежать поломки зажимов.
Если вы установили задние кнопки, входящие в комплект вашего контроллера, снимите их перед началом этого процесса.
Вставьте плоский край открывающей лопатки между черной частью задней накладки и верхней крышкой, рядом с рычагом джойстика.
Переместите открывающую лопатку к нижней части рукоятки, чтобы освободить зажимы.
Шаг 5

Продвиньте лопатку к задней части контроллера и переверните контроллер так, чтобы кнопки были направлены вниз.
Пройдите открывающей лопаткой вокруг края задней накладки, чтобы освободить зажимы.
Шаг 6


Проведите открывающей лопаткой по краю накладки на другой рукоятке.
Как только все зажимы будут освобождены, снимите накладку.
Если накладка в какой-то момент кажется застрявшей, прекратите и проверьте, не зацепились ли зажимы снова, и освободите их с помощью открывающей лопатки, чтобы избежать повреждений.
Шаг 7


Кнопки L1 и R1 удерживаются двумя зажимами. Если освобождается только один зажим, переместите лопатку на другую сторону кнопки, чтобы освободить оставшийся зажим. Не продолжайте взламывать с одной стороны после освобождения зажима, иначе вы рискуете сломать другой зажим.
Вставьте плоский край лопатки в зазор между кнопками L1 и L2.
Используйте лопатку, чтобы извлечь кнопку L1.
Кнопки, как правило, вылетают на этом шаге. Вы можете накрыть кнопку большим пальцем, чтобы предотвратить это.
Повторите этот процесс, чтобы снять кнопку R1.
Шаг 8

Удалите два винта длиной 6,4 мм за кнопками L1 и R1.
Используйте драйвер JIS J0 или официальный драйвер iFixit Phillips PH0, который предназначен для работы с винтами JIS. Использование отвертки, отличной от официальной iFixit или JIS, может привести к снятию резьбы с винтов.
Шаг 9

Поверните контроллер так, чтобы ручки были направлены к вам.
Используйте пару наклонных пинцетов, чтобы снять правый конец пружины рычага освобождения с белого поста.
Пружина расположена под кнопкой RB.
Шаг 10


Используйте пару пинцетов или пальцы, чтобы сместить рычаг освобождения влево.
Сдвиньте рычаг освобождения от контроллера, чтобы удалить его.
Шаг 11

Удалите девять винтов, удерживающих задний корпус:
Семь винтов длиной 6,4 мм
Два винта длиной 10,5 мм
Шаг 12

Вставьте кончик открывающей лопатки в зазор вдоль внешнего края одной из ручек контроллера, рядом с низом.
Шаг 13


Взломайте с помощью открывающей лопатки, чтобы отделить задний корпус от переднего, освободив зажимы, которые их соединяют.
Продолжайте взламывать вдоль края контроллера, пока одна сторона не будет отделена.
Шаг 14

Повторите этот процесс, чтобы отделить другую сторону заднего корпуса.
Шаг 15


Если в какой-то момент корпус кажется застрявшим, остановитесь и проверьте, нет ли защелок, которые могли снова зацепиться, и освободите их с помощью открывающей лопатки, чтобы избежать повреждений.
Держите основное тело контроллера одной рукой.
Поднимите заднюю крышку другой рукой. Она должна подниматься под углом.
Немного подтолкнув к кнопкам L и R, снимите заднюю крышку с контроллера и уберите ее.
При сборке убедитесь, что пластиковые крышки для регуляторов адаптивного триггера правильно установлены над регуляторами.
Шаг 16


Задняя крышка удерживает две небольшие пластиковые крышки для регуляторов адаптивного триггера. Они могли отвалиться во время снятия. Установите их обратно в заднюю крышку, чтобы не потерять.
Используйте пинцет или пальцы, чтобы поднять крышку с контроллера.
Подденьте плоский конец крышки под пластиковый зажим в задней крышке.
Убедитесь, что она установлена так, чтобы свободно двигаться в своем паза. Край с вырезом должен быть обращен к центру контроллера.
Если крышка согнулась во время снятия или сборки задней крышки, примените небольшое количество тепла с помощью фена, чтобы вернуть ей исходную форму.
При сборке вы можете использовать небольшой кусочек малярного скотча снаружи задней крышки, чтобы удерживать крышки на месте.
Шаг 17

Если ваша батарея вздулась или деформирована каким-либо образом, примите соответствующие меры предосторожности.
Поднимите батарею и переместите ее вправо, чтобы подключатель под батареей был доступен.
Шаг 18


Используйте плоский конец лопатки, чтобы поддеть низкопрофильный разъем.
Поддевайте только разъем. Не поддевайте провода, так как это может повредить провода.
Уберите батарею.
Шаг 19


Эта процедура написана с использованием сборки триггера R2, которая находится слева от вас. Процедура снятия сборки L2 идентична.
Используйте пинцет, чтобы отключить кабель вибромотора, поддев разъем JST из его гнезда.
Этот кабель подключен к плате кнопки на задней стороне, между кнопкой RB и вибромотором.
Продолжайте поднимать, пока кабель вибромотора не освободится от зажима на сборке триггера.
Шаг 20

Уберите два винта длиной 6.4 мм, удерживающих сборку триггера.
Шаг 21

Поднимите сборку триггера от контроллера и держите ее так, чтобы вы могли получить доступ к ленте подключения под ней.
Не пытайтесь полностью снять сборку триггера пока. Она все еще подключена с помощью ленты, которую вы отключите на следующем шаге.
Шаг 22


Держите сборку триггера над контроллером, используйте пинцет, чтобы отключить ленту триггера, схватившись за тянущую метку и потянув от разъема.
Уберите сборку триггера.
Шаг 23

Убедитесь, что вы сняли как сборку L2, так и сборку R2 адаптивного триггера перед тем, как продолжить.
Используйте пинцет, чтобы отключить RB кабель кнопки сзади разъем кабеля ленты от материнской платы, схватившись за синюю метку на кабеле ленты и потянув от разъема.
Кнопка RB сзади имеет букву "R", выгравированную на кронштейне, и находится слева от вас.
Шаг 24

Используйте пинцет, чтобы выдвинуть кабель кнопки RB из его пластикового зажима.
Шаг 25

Используйте пинцет, чтобы отключить кабель кнопки RB от платы кнопки сзади.
Шаг 26

Используйте пинцет, чтобы отключить кабель ленты заднего микрофона от материнской платы.
Продолжайте поднимать, чтобы убрать микрофон.
При сборке убедитесь, что пластиковая часть на правом крае микрофона зажимается в кронштейн корпуса микрофона.
Шаг 27

Используйте пинцет, чтобы отключить кабель кнопки LB от материнской платы, захватив синюю метку и потянув от разъема.
Шаг 28

Уберите три винта, удерживающих кронштейн аккумулятора:
Два винта длиной 6.4 мм рядом с центром левой и правой границ кронштейна аккумулятора
Один винт длиной 10.4 мм рядом с центром кронштейна аккумулятора
Шаг 29

Поднимите и уберите кронштейн аккумулятора.
Шаг 30

Используйте пинцет, чтобы отключить шлейф переднего микрофона от материнской платы, удерживая синюю петлю и отворачивая от разъема.
Разъем переднего микрофона находится ниже разъема кнопки LB, внизу материнской платы.
Шаг 31

Используйте пинцет, чтобы отключить шлейф сенсорной панели от материнской платы, удерживая синюю петлю и отворачивая от разъема.
Этот разъем может быть труден для отключения. Если вы держите петлю за боковые стороны, как показано на картинке, сжимайте достаточно сильно, чтобы зафиксировать петлю, чтобы избежать сгибания петли и шлейфа.
Шаг 32

Вставьте плоский конец лопатки под материнскую плату, под разъемом USB-C.
Используйте лопатку, чтобы освободить материнскую плату от мелких зажимов, которые ее фиксируют.
Шаг 33

Используйте пальцы, чтобы поднять и снять материнскую плату.
Если динамик остался на материнской плате, вы можете осторожно снять его с материнской платы и отложить в сторону или вернуть на место в его вырезе.
Шаг 34

Используйте пинцет или пальцы, чтобы поднять и убрать динамик из центра середины корпуса.
Во время сборки:
Проверьте, что ваш новый динамик имеет кусок губки сзади. Если его нет, перенесите губку со старого динамика на новый.
Установите динамик так, чтобы приподнятая часть контактных пружин была направлена вправо. Если вы не уверены в правильной ориентации, проверьте материнскую плату и убедитесь, что пружины контактируют с опорами на материнской плате.
Шаг 35

Удалите пять винтов, фиксирующих середину корпуса:
Три винта длиной 6.4 мм
Два винта длиной 10.4 мм
Шаг 36

Поймайте корпуса моторчиков вибрации и поднимите середину корпуса, чтобы снять ее.
Убедитесь, что кабель сенсорной панели свободно проходит через отверстие в середине корпуса.
Шаг 37

Используйте изогнутые пинцеты, чтобы захватить и удалить кнопку Без звука, которая расположена вдоль нижнего края центра середины корпуса.
Во время сборки, вставьте кнопку Без звука так, чтобы край с вырезом для зажима был направлен вверх контроллера.
Шаг 38

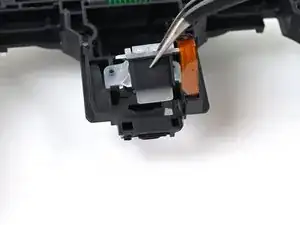

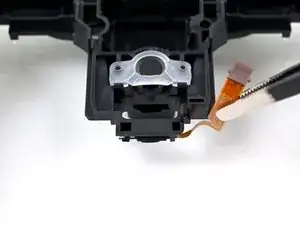

Используйте пинцет, чтобы захватить шлейф переднего микрофона.

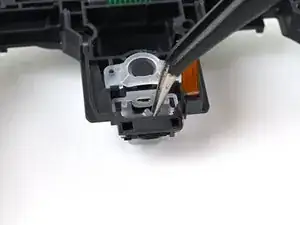

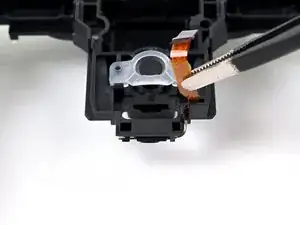

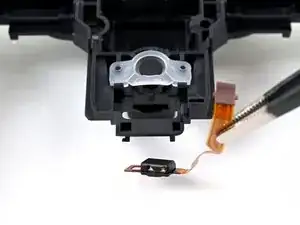

Удалите шлейф из канала прокладки и уберите передний микрофон.
Во время сборки убедитесь, что передний микрофон установлен над пластиковым выступом спереди корпуса перед повторным прокладыванием шлейфа.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Отнесите свои электронные отходы к переработчику, сертифицированному R2 или e-Stewards.
Ремонт не удался? Попробуйте выполнить основные действия по диагностике или попросите помощи у нашего сообщества Answers.
