Замена заднего микрофона DualSense Edge

Положите контроллер на рабочую поверхность джойстиками вниз.

Используйте лопатку или палец, чтобы сдвинуть вкладку Release влево. Передняя накладка должна упасть на стол.

Если передняя накладка не отпадает, убедитесь, что для её опускания достаточно места и вкладка Release сдвинута полностью влево.

Поднимите контроллер, оставив переднюю накладку на столе.

При сборке вставляйте переднюю накладку под углом так, чтобы верхние пазы вошли первыми, затем опустите накладку и защёлкните её на контроллере.

Переверните контроллер так, чтобы джойстики были направлены вверх.

Поднимите металлический фиксатор, удерживающий джойстик, пока джойстик немного не выйдет из посадочного места.

Выдвиньте джойстик из его паза.

Повторите эту процедуру, чтобы снять второй джойстик.

Задняя накладка крепится хрупкими пластиковыми защёлками. Работайте медленно и аккуратно, чтобы не сломать защёлки.

Если вы установили задние кнопки-педали, входящие в комплект контроллера, снимите их перед началом работы.

Вставьте плоский край медиатора между чёрной частью задней накладки и верхней крышкой, рядом с рычагом джойстика.

Сдвиньте медиатор в сторону нижней части рукояти, чтобы освободить защёлки.

Проведите медиатором по направлению к задней части контроллера и переверните контроллер кнопками вниз.

Проведите медиатором по краю задней накладки, чтобы освободить защёлки.

Проведите медиатором вдоль кромки накладки на другой рукояти.

После освобождения всех защёлок снимите накладку.

Если в какой‑то момент накладка застревает, остановитесь и найдите защёлки, которые могли снова защёлкнуться, и освободите их медиатором, чтобы не повредить их.

Кнопки L1 и R1 удерживаются двумя защёлками. Если освобождается только одна защёлка, переместите лопатку на другую сторону кнопки, чтобы освободить оставшуюся защёлку. Не продолжайте поддевать с одной стороны после освобождения защёлки, иначе можно сломать другую защёлку.

Вставьте плоский конец лопатки в зазор между кнопками L1 и L2.

С помощью лопатки подденьте и выньте кнопку L1.

Кнопки в этой процедуре часто выскакивают. Можно прижать кнопку большим пальцем, чтобы предотвратить это.

Повторите эту процедуру, чтобы снять кнопку R1.

Снимите два винта длиной 6,4 мм за кнопками L1 и R1.

Используйте отвертку JIS J0 или официальную отвертку iFixit Phillips PH0, которая совместима с винтами JIS. Использование другой отвертки, кроме официальной iFixit или JIS, может привести к срыву шляпки винтов.

Поверните контроллер так, чтобы рукояти были направлены к вам.

С помощью изогнутого пинцета поднимите правый конец пружины фиксирующей планки с белого штыря.

Пружина находится под кнопкой RB.

С помощью пинцета или пальцев сдвиньте фиксирующую планку влево.

Сдвиньте планку в сторону от контроллера и снимите её.

Снимите девять винтов, удерживающих заднюю крышку:

Семь винтов длиной 6,4 мм

Два винта длиной 10,5 мм

Вставьте конец медиатора в зазор вдоль внешнего края одной из рукояток контроллера, рядом с нижней частью.

Подденьте медиатором, чтобы разделить заднюю и переднюю крышки, освободив защёлки, которые их удерживают.

Продолжайте поддевать вдоль края контроллера, пока одна сторона не отделится.

Повторите эту процедуру, чтобы отделить другую сторону задней крышки.

Если в любой момент корпус кажется застрявшим, остановитесь и проверьте, не защёлкнулись ли какие‑то защёлки вновь, и отпустите их монтажной лопаткой, чтобы не повредить.

Держите основную часть контроллера одной рукой.

Поднимите заднюю часть корпуса другой рукой. Она должна подниматься под углом.

Надавив слегка в направлении кнопок L и R, снимите заднюю крышку с контроллера и уберите её.

При обратной сборке убедитесь, что пластиковые накладки для регулировочных ползунков механизма адаптивного триггера правильно установлены поверх ползунков.

В задней крышке находятся две маленькие пластиковые накладки для регулировочных ползунков механизма адаптивного триггера. Они могли отстать при снятии. Поставьте их обратно в заднюю крышку сейчас, чтобы не потерять.

Используйте пинцет или пальцы, чтобы поднять накладку с контроллера.

Просуньте плоский конец накладки под пластиковую защёлку в задней крышке.

Убедитесь, что накладка установлена так, чтобы свободно перемещаться в своей канавке. Кромка с вырезом должна быть направлена к середине контроллера.

Если накладка была деформирована при снятии или сборке задней крышки, аккуратно нагрейте её феном, чтобы вернуть исходную форму.

При обратной сборке можно использовать небольшой кусочек малярной ленты снаружи задней крышки, чтобы зафиксировать накладки на месте.

Если аккумулятор раздут или деформирован каким‑либо образом, примите соответствующие меры предосторожности.

Поднимите аккумулятор и сдвиньте его вправо, чтобы получить доступ к разъёму под аккумулятором.

Используйте плоский конец лопатки, чтобы поддеть низкопрофильный разъём.

Поддёвывайте только разъём. Не поддёвывайте провода, это может повредить их.

Снимите аккумулятор.

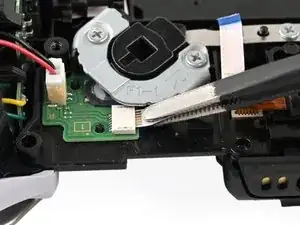

Используйте пинцет, чтобы отсоединить лентовый разъём кнопки RB от материнской платы, схватив синюю застёжку на ленте и потянув от разъёма.

У кнопки RB на кронштейне выгравирована буква «R», и она находится слева от Вас.

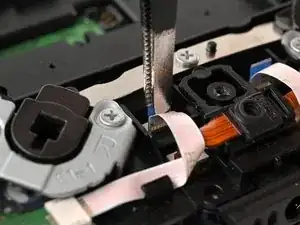

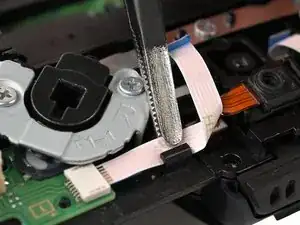

Используйте пинцет, чтобы вывести лентовый кабель кнопки RB из его пластикового зажима.

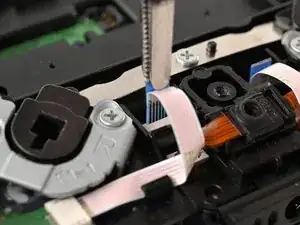

Используйте пинцет, чтобы отсоединить лентовый кабель кнопки RB от платы кнопки.

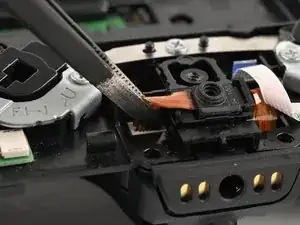

Используйте пинцет, чтобы отсоединить лентовый кабель заднего микрофона от материнской платы.

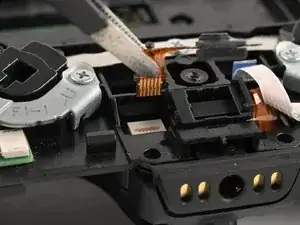

Продолжайте поднимать, чтобы снять микрофон.

При обратной сборке убедитесь, что пластик на правом крае микрофона вставлен в кронштейн корпуса микрофона.
