Замена кнопок DualSense Edge

Разместите контроллер на рабочей поверхности джойстиками вниз.

Используйте лопатку или палец, чтобы сдвинуть вкладку Release влево. Передняя накладка должна упасть на стол.

Если передняя накладка не открывается, убедитесь, что у неё есть место, чтобы упасть вниз, и вкладка Release сдвинута полностью влево.

Поднимите контроллер, оставив переднюю накладку на столе.

При сборке вставляйте переднюю накладку под углом так, чтобы верхние пазы вошли первыми, затем опустите накладку на место и защёлкните её на контроллере.

Переверните контроллер так, чтобы джойстики были вверх.

Поднимите металлический рычажок, удерживающий джойстик, пока джойстик слегка не выйдет.

Выньте джойстик из его посадочного гнезда.

Повторите эту процедуру, чтобы снять второй джойстик.

Задняя накладка удерживается хрупкими пластиковыми защёлками. Работайте медленно и аккуратно, чтобы не сломать защёлки.

Если вы установили задние педали кнопок, входящие в комплект с контроллером, снимите их перед началом этой процедуры.

Вставьте плоский край медиатора для вскрытия между чёрной частью задней накладки и верхней крышкой рядом с рычажком джойстика.

Сдвиньте медиатор по направлению к нижней части ручки, чтобы освободить защёлки.

Проведите медиатором вокруг задней части контроллера и переверните контроллер так, чтобы кнопки были вниз.

Проведите медиатором по краю задней накладки, чтобы освободить защёлки.

Ведите медиатор вдоль края накладки на другой ручке.

Когда все защёлки освобождены, снимите накладку.

Если в какой‑то момент накладка застревает, прекратите и проверьте, не защёлкнулись ли снова какие‑то фиксаторы, и освободите их медиатором, чтобы избежать повреждений.

Кнопки L1 и R1 удерживаются двумя защёлками. Если освободилась только одна защёлка, переместите лопатку на другую сторону кнопки, чтобы освободить оставшуюся защёлку. Не продолжайте отпирать с одной стороны после освобождения защёлки, иначе вы рискуете сломать вторую защёлку.

Вставьте плоский конец лопатки в зазор между кнопками L1 и L2.

Используйте лопатку, чтобы вынуть кнопку L1.

Кнопки в этом шаге могут выскочить. Можно прижать кнопку большим пальцем, чтобы этого избежать.

Повторите эту процедуру, чтобы снять кнопку R1.

Удалите два винта длиной 6.4 мм за кнопками L1 и R1.

Используйте отвертку JIS J0 или официальную отвертку iFixit Phillips PH0, которая совместима с винтами JIS. Использование отвертки, отличной от официальной iFixit или JIS, может привести к сорванным винтам.

Поверните контроллер так, чтобы ручки были направлены к вам.

Используйте пинцет с изогнутыми концами, чтобы поднять правый край пружины фиксирующего стержня с белого столбика.

Пружина находится под кнопкой RB.

Используйте пинцет или пальцы, чтобы сдвинуть фиксирующий стержень влево.

Сдвиньте стержень в сторону от контроллера и снимите его.

Снимите девять винтов, фиксирующих заднюю часть корпуса:

Семь винтов длиной 6.4 мм

Два винта длиной 10.5 мм

Вставьте кончик медиатора для вскрытия в зазор вдоль внешнего края одной из ручек контроллера, рядом с нижней частью.

Подденьте медиатором, чтобы отделить заднюю крышку от передней, освободив защёлки, которые их удерживают.

Продолжайте поддевать вдоль края контроллера, пока одна сторона не отделится.

Повторите эту процедуру, чтобы отделить другую сторону задней крышки.

Если в любой момент корпус покажется застрявшим, остановитесь и проверьте, не защёлкнулись ли клипсы снова, и освободите их открывающей лопаткой, чтобы не повредить их.

Держите основной корпус контроллера одной рукой.

Поднимите заднюю крышку другой рукой. Она должна отойти под углом.

Надавив слегка в сторону кнопок L и R, отведите заднюю крышку от контроллера и снимите её.

При сборке убедитесь, что пластиковые крышки для регулировочных ползунков механизма адаптивного триггера правильно установлены поверх ползунков.

В задней крышке находятся две маленькие пластиковые крышки для регулировочных ползунков механизма адаптивного триггера. Они могли отойти при снятии. Установите их обратно в заднюю крышку сейчас, чтобы не потерять их.

Используйте пинцет или пальцы, чтобы поднять крышку с контроллера.

Засуньте плоский конец крышки под пластиковую защёлку в задней крышке.

Убедитесь, что она установлена так, чтобы свободно двигаться в своём пазу. Край с выемкой должен быть направлен к центру контроллера.

Если крышка согнулась при снятии или сборке задней крышки, примените небольшое количество тепла феном, чтобы вернуть ей первоначальную форму.

При сборке вы можете использовать небольшой кусочек малярной ленты снаружи задней крышки, чтобы удержать крышки на месте.

Если аккумулятор раздут или деформирован каким‑либо образом, примите соответствующие меры предосторожности.

Поднимите аккумулятор и сдвиньте его вправо, чтобы получить доступ к разъёму под аккумулятором.

Используйте плоский конец лопатки, чтобы поддеть низкопрофильный разъём.

Подденьте только сам разъём. Не поддёргивайте провода — это может их повредить.

Снимите аккумулятор.

Эта инструкция описана с применением сборки триггера R2, которая находится слева. Процедура снятия сборки L2 идентична.

Используйте пинцет, чтобы отсоединить кабель вибромотора, подняв JST‑разъём из его гнезда.

Этот кабель подключён к плате задних кнопок, между кнопкой RB или LB и вибромотором.

Продолжайте поднимать, пока кабель вибромотора не выйдет из клипсы на сборке триггера.

Снимите два винта длиной 6,4 мм, фиксирующие сборку триггера.

Отведите сборку триггера от контроллера и удерживайте её так, чтобы получить доступ к ленточному кабелю под ней.

Не пытайтесь пока полностью снять сборку триггера. Она всё ещё подключена ленточным кабелем, который вы отключите на следующем шаге

Держа сборку триггера над контроллером, используйте пинцет, чтобы отсоединить ленточный кабель сборки триггера ленточный кабель, захватив тяговую вкладку и потянув от разъёма.

Снимите сборку триггера

Убедитесь, что вы сняли обе сборки адаптивных триггеров — L2 и R2 — прежде чем продолжить.

Используйте пинцет, чтобы отсоединить ленточный разъём задней кнопки RB от материнской платы, схватив синюю вкладку на ленточном кабеле и потянув от разъёма.

На кронштейне задней кнопки RB есть гравировка "R", и она находится слева.

Используйте пинцет, чтобы вывести ленточный кабель задней кнопки RB из его пластикового зажима.

Используйте пинцет, чтобы отсоединить ленточный кабель задней кнопки RB от платы задней кнопки.

Используйте пинцет, чтобы отсоединить ленточный кабель заднего микрофона от материнской платы.

Продолжайте поднимать, чтобы снять микрофон.

При сборке убедитесь, что пластик на правом краю микрофона зафиксирован в кронштейне корпуса микрофона.

Используйте пинцет, чтобы отсоединить ленточный кабель задней кнопки LB от материнской платы, схватив синюю вкладку и потянув от разъёма.

Снимите три винта, фиксирующие держатель аккумулятора:

Два винта длиной 6,4 мм рядом с серединой по краям слева и справа от держателя аккумулятора

Один винт длиной 10,4 мм рядом с центром держателя аккумулятора

Поднимите и снимите держатель аккумулятора.

С помощью пинцета отсоедините ленточный кабель переднего микрофона от платы, захватив синюю выдергивающую вкладку и потянув её от разъёма.

Разъём переднего микрофона находится ниже разъёма задней кнопки LB, внизу материнской платы.

С помощью пинцета отсоедините ленточный кабель тачпада от платы, захватив синюю выдергивающую вкладку и потянув её от разъёма.

Этот разъём может быть трудно отсоединить. Если вы захватываете вкладку по бокам, как показано на фото, сжимайте её только достаточно, чтобы удержать вкладку, чтобы не согнуть вкладку и ленточный кабель.

Вставьте плоский конец лопатки под материнскую плату, под портом USB-C.

Используйте лопатку, чтобы приподнять плату и освободить её от небольших защёлок, которые её фиксируют.

Поднимите и снимите материнскую плату пальцами.

Если динамик прилип к плате, аккуратно оторвите его от платы и отложите в сторону или установите обратно в его вырез.

С помощью пинцета или пальцами поднимите и снимите динамик из центра средней рамки.

При сборке:

Проверьте, что на задней стороне нового динамика есть кусок поролона. Если его нет, перенесите поролон со старого динамика на новый.

Устанавливайте динамик так, чтобы выступающая часть контактных пружин была справа. Если вы не уверены в правильной ориентации, проверьте материнскую плату и убедитесь, что пружины соприкасаются со штырьками на плате.

Удалите пять винтов, фиксирующих среднюю рамку:

Три винта длиной 6,4 мм

Два винта длиной 10,4 мм

Возьмитесь за корпуса вибромоторов и приподнимите среднюю рамку, чтобы снять её.

Убедитесь, что ленточный кабель тачпада свободно проходит через отверстие в средней рамке.

С помощью пинцета или пальцами снимите кнопку Create и кнопку Option.

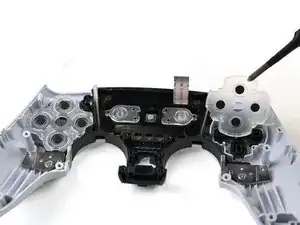

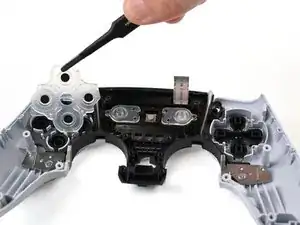

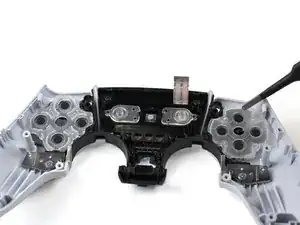

С помощью пинцета или пальцев снимите силиконовые прокладки за кнопками направления и игровыми кнопками.

Обратите внимание на ориентацию прокладок, чтобы при повторной сборке установить их правильно.

При сборке плотно нажмите прокладки на место так, чтобы вырезы в прокладках полностью насаживались на корпуса кнопок.

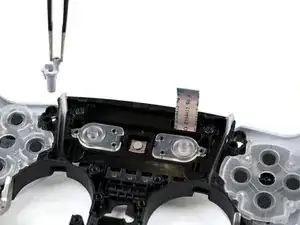

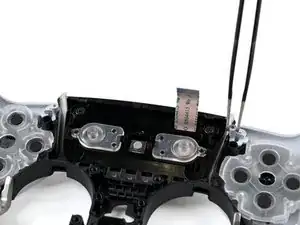

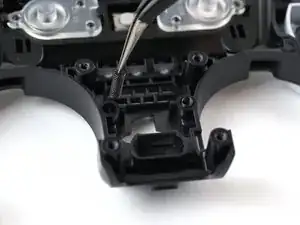

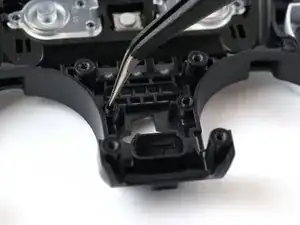

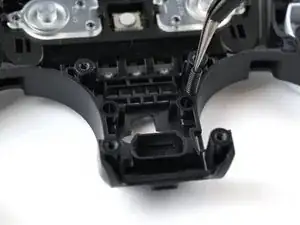

Используйте изогнутый пинцет, чтобы вынуть две пружины возле выреза под кнопку PS.

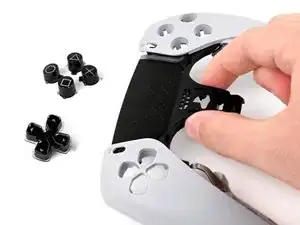

Переверните переднюю панель так, чтобы кнопки выпали на рабочую поверхность.

Или используйте пинцет, чтобы снять отдельные игровые кнопки или кнопки направления.

При сборке используйте направляющие выступы, чтобы ориентировать каждую кнопку в её углублении. Каждая кнопка имеет ключёк для правильной установки и ориентации.
