Замена материнской платы Nintendo Switch

Следуйте этому руководству, чтобы заменить неисправную материнскую плату в игровой консоли Nintendo Switch.

Switch использует винты JIS. Лучше всего подходит отвертка JIS 00, но вы также можете использовать отвертку JIS 000. Если вы используете отвертку Phillips, вы рискуете сорвать винты.

Примечание: Когда вы снимете защитную пластину, вам нужно будет заменить термопасту между пластиной и радиатором. Обычная термопаста не предназначена для мостового перекрытия больших зазоров, поэтому вам понадобится термопутти или вязкая термопаста. Однако вам понадобится обычная термопаста для замены для процессора.

Примечание: Существуют две разные модели Nintendo Switch (модель HAC-001, выпущенная в 2017 году, и модель HAC-001(-01), выпущенная в 2019 году). Убедитесь, что ваша заменяемая материнская плата совместима с вашей конкретной консолью Switch.

Шаг 1

Перед началом ремонта убедитесь, что устройство полностью выключено.

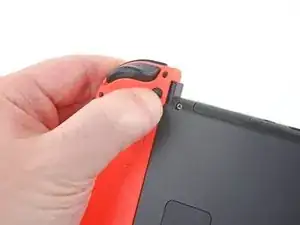

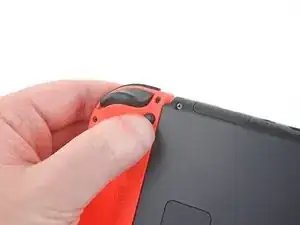

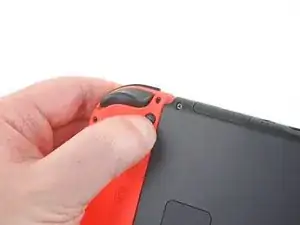

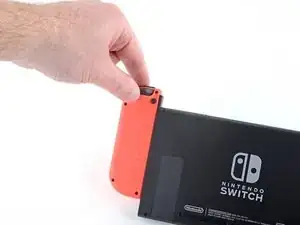

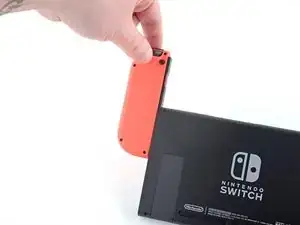

Нажмите и удерживайте маленькую круглую кнопку на задней стороне контроллера Joy Con.

Удерживая кнопку, сдвиньте контроллер вверх.

Шаг 2

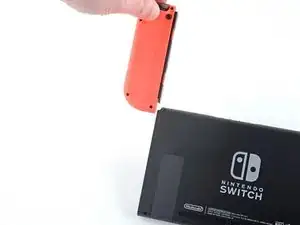

Продолжайте сдвигать Joy Con вверх, пока он полностью не будет удален из консоли.

Повторите этот же процесс для другого Joy Con.

Шаг 3

Используйте отвертку Y00, чтобы снять четыре винта длиной 6.3 мм, удерживающих заднюю панель.

Во время этого ремонта следите за каждым винтом и убедитесь, что он вернется на то же место, откуда был снят.

Если вам повезет и будете аккуратны, вы можете использовать биту Y0 для удаления винта(винтов), если один из четырех винтов длиной 6.3 мм сорван. Обратите внимание, что если вы попытаетесь сделать это, необходимо будет приложить немного дополнительного давления к отвертке, чтобы зацепить винт.

Если вы все же удалите сорванный винт этим способом, ПОЖАЛУЙСТА, не используйте этот винт повторно и вместо этого замените его.

Шаг 4

Используйте отвертку JIS 00, чтобы удалить следующие винты, удерживающие заднюю панель:

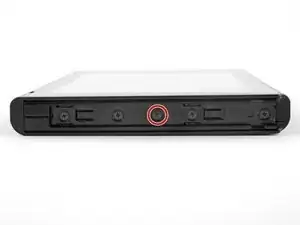

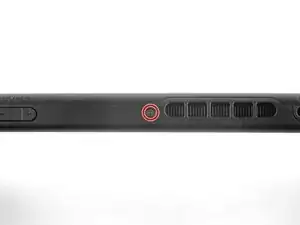

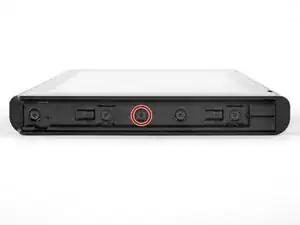

Один винт длиной 2.5 мм на верхнем крае устройства

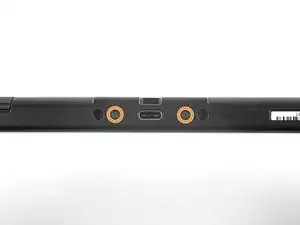

Два винта длиной 2.5 мм на нижнем крае устройства

Чтобы предотвратить срыв этих тугих винтов, приложите твердый вниз давление, работайте медленно и попробуйте использовать другую отвертку JIS 00, если винты не выходят. Убедитесь, что отвертка полностью вставлена.

Вы можете использовать отвертку Phillips #000 в экстренном случае, но вы рискуете повредить или сорвать винты. Давите крепко на отвертку и медленно скручивайте. Часто смена отвертки может помочь, даже если они одного размера.

Шаг 5

Используйте отвертку JIS 00, чтобы удалить два центральных винта длиной 3.8 мм по бокам устройства (по одному с каждой стороны).

Шаг 6

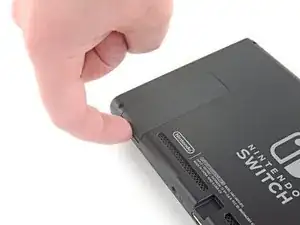

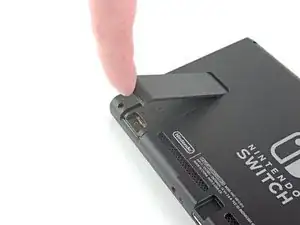

Используйте палец, чтобы поднять подставку на задней стороне устройства.

Если в слоте для карты microSD есть карта microSD, снимите ее сейчас, прежде чем продолжить к следующему шагу.

Шаг 7

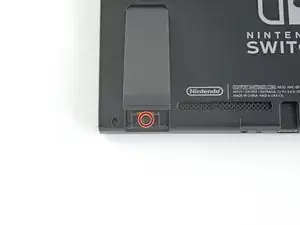

Используйте отвертку JIS 00, чтобы удалить винт длиной 1.6 мм в отсеке подставки.

Закройте подставку.

Шаг 8

Откройте крышку картриджа с игрой.

Крышка картриджа с игрой прикрепляется к другой половине пластикового корпуса, препятствуя полному подъему задней панели, если она закрыта.

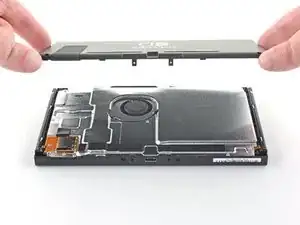

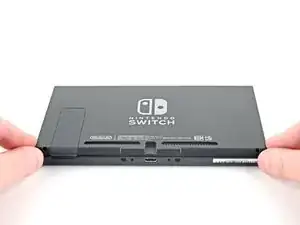

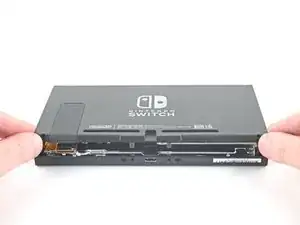

Поднимите заднюю панель снизу устройства и снимите ее.

Шаг 9

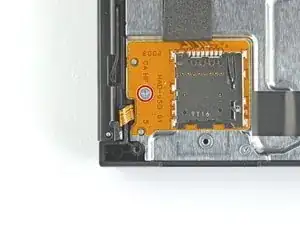

Используйте отвертку JIS 00, чтобы удалить винт длиной 3.1 мм, удерживающий считыватель карт microSD к устройству.

Шаг 10

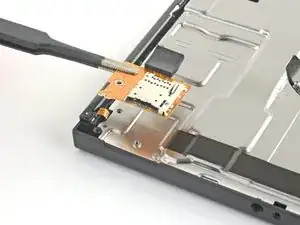

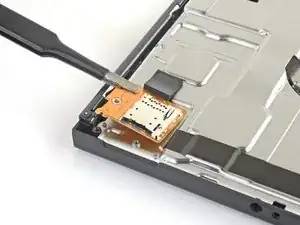

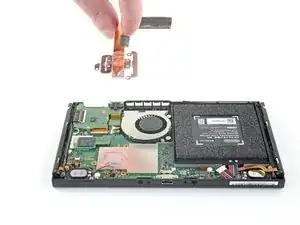

Используя пальцы или пинцет, поднимите считыватель карт microSD прямо вверх из устройства, чтобы отключить и удалить его.

Во время сборки убедитесь, что пресс-коннектор под пенопадом надежно подключен к материнской плате. Может быть полезно убрать пенопад перед повторной установкой считывателя карт.

Шаг 11

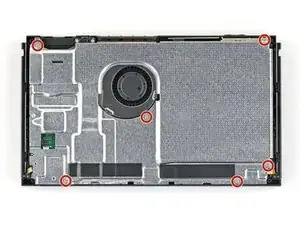

Используйте отвертку JIS 00, чтобы удалить шесть винтов длиной 3 мм, удерживающих защитную пластину к устройству.

Шаг 12

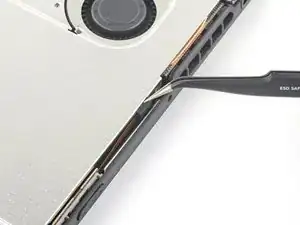

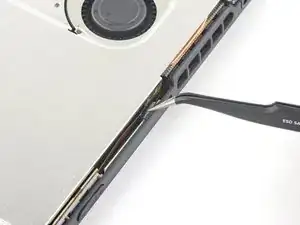

Используйте пальцы или пинцет, чтобы аккуратно отогнуть кусок пенопласта на верхнем крае устройства рядом с вентиляционным отверстием.

Если пенопласт не легко отходит, не пытайтесь его выдернуть, так как он может порваться. Аккуратно отгибайте в разных местах, чтобы снять пенопласт.

Шаг 13

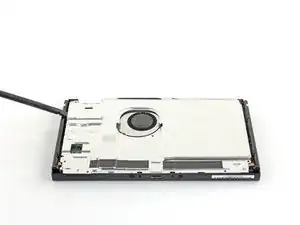

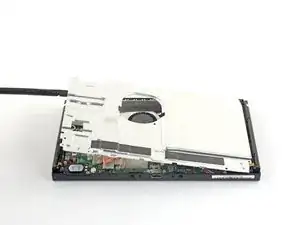

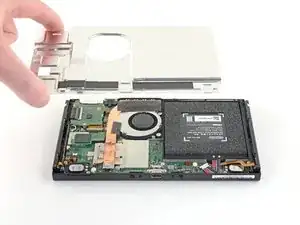

Вставьте лопатку под защитную пластину вдоль края устройства.

Подденьте, чтобы приподнять защитную пластину и снять ее с устройства.

Вы можете почувствовать некоторое сопротивление. Это нормально, так как защитная пластина слегка приклеена к радиатору термопастой.

Толстый розовый термопроводящий состав заполняет зазор между защитной пластиной и медным радиатором под ней. Это помогает предотвратить перегрев Switch.

Вы можете повторно использовать розовый термопроводящий состав, если будете осторожны. Держите состав в чистоте и убедитесь, что он устанавливается в плотный контакт между радиатором и защитной пластиной во время сборки.

Если вам нужно заменить его, обратитесь к нашему руководству по термопасте, чтобы удалить старый термопроводящий состав и заменить его на подходящий состав, например, термопласт или K5 Pro, во время сборки.

Шаг 14

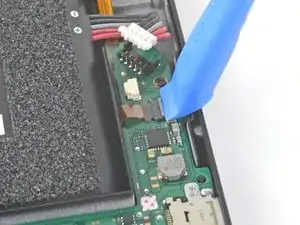

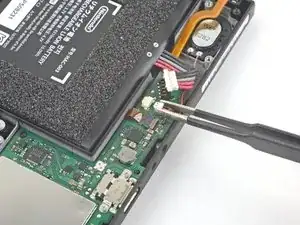

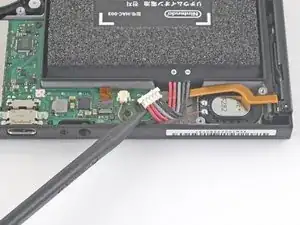

Используйте конец лопатки, чтобы вытащить разъем батареи прямо вверх и из его разъема на материнской плате.

Шаг 15

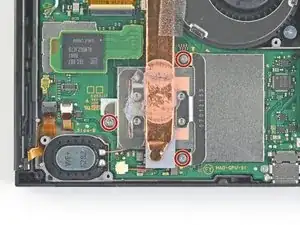

Используйте отвертку JIS 00, чтобы удалить три винта длиной 3 мм, крепящих радиатор к материнской плате.

Шаг 16

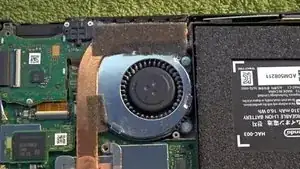

Осторожно оторвите два кусочка поролона, наклеенные на радиатор и вентилятор, от вентилятора.

Поролон нужно отодвинуть только настолько, чтобы очистить вентилятор.

Поролон очень деликатный и легко рвется. Используйте следующий метод для его снятия:

Вставьте конец лопатки под часть поролона, которая не приклеена ни к чему,

Нажмите сверху на поролон пальцем, чтобы удержать его на месте.

Прокатите кончик лопатки под поролоном до другого конца, чтобы освободить его.

Шаг 17

Используйте лопатку или пальцы, чтобы приподнять радиатор и снять его с материнской платы.

Вы можете почувствовать некоторое сопротивление. Это нормально, так как радиатор слегка приклеен к процессору термопастой.

Удалите старую термопасту с радиатора и процессора с помощью изопропилового спирта высокой концентрации (90% и выше) и микрофибровой ткани. Нанесите новую термопасту на процессор перед сборкой.

Нанесите термопасту на все поверхности, на которые ранее наносилась термопаста. Это включает пространство между трубкой для отвода тепла и алюминиевой защитой, которую Switch использует в качестве дополнительного охлаждения.

Шаг 18

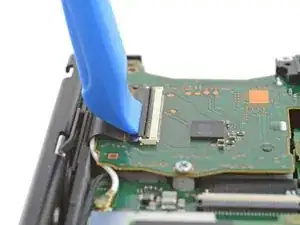

Используйте инструмент для открытия или ноготь, чтобы приподнять маленький запирающий клапан на кабеле цифрового сенсора ZIF-разъем.

Шаг 19

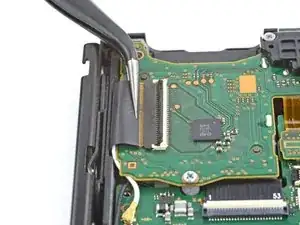

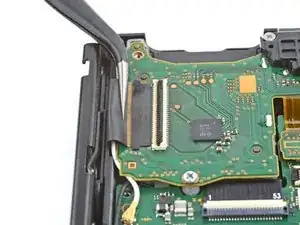

Используйте пинцет, чтобы вытащить кабель цифрового сенсора горизонтально из его разъема на плате считывателя карт.

Перед вставкой кабеля во время сборки убедитесь, что запирающий клапан ZIF-разъема поднят.

С кабелем параллельно плате аккуратно вставьте его в разъем.

Не заставляйте кабель вставляться в разъем. Если он не вставляется, убедитесь, что запирающий клапан поднят, перенастройте кабель и попробуйте снова.

Если сенсорный экран не работает после ремонта, но считыватель карт работает, убедитесь, что этот кабель правильно вставлен. Если считыватель карт также не работает, проверьте разъем карты в следующем шаге.

Шаг 20

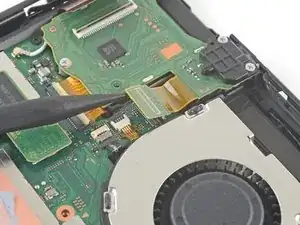

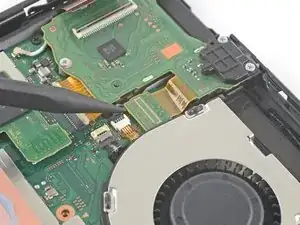

Используйте конец лопатки, чтобы поддеть разъем для наушников и разъем считывателя карт, чтобы отключить его от материнской платы.

Чтобы снова подключить вставные разъемы, аккуратно выровняйте и нажмите на одну сторону, пока не щелкнет на место, затем повторите с другой стороны. Не нажимайте на середину. Если разъем неправильно выровнен, контакты могут погнуться и вызвать постоянное повреждение.

Если сенсорный экран не работает и/или карты не обнаруживаются после сборки, возможно, вы не полностью переподключили этот вставной разъем. Аккуратно отключите его и попробуйте снова.

Шаг 21

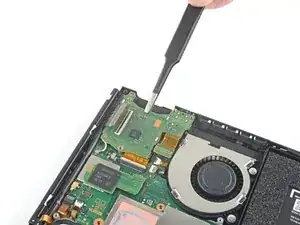

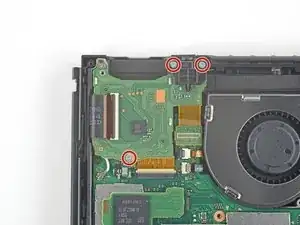

Используйте отвертку JIS 00, чтобы удалить три винта длиной 3.1 мм, крепящих разъем для наушников и плату считывателя карт к устройству.

Шаг 22

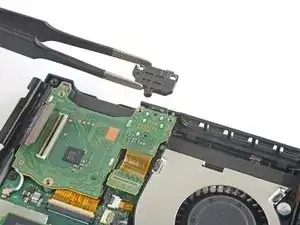

Используйте пинцет или пальцы, чтобы удалить кронштейн разъема для наушников.

Шаг 23

Используйте пинцет или пальцы, чтобы удалить разъем для наушников и плату считывателя карт.

Шаг 24

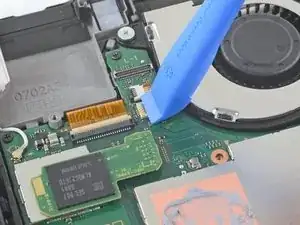

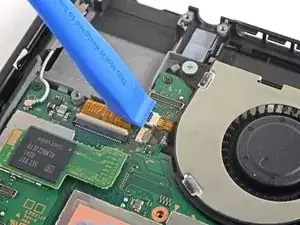

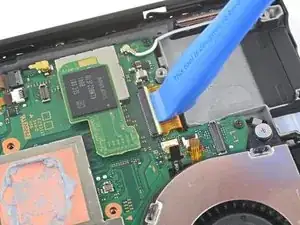

Используйте инструмент для открытия, лопатку или ноготь, чтобы приподнять маленький запирающий клапан на шлейфе дисплея ZIF-разъем.

Шаг 25

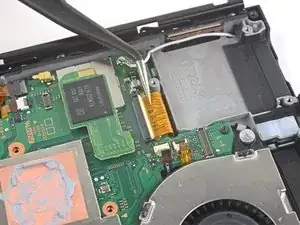

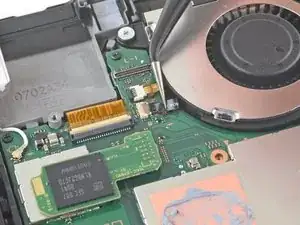

Используйте пинцет, чтобы вытащить шлейф прямо из его разъема на материнской плате.

Шаг 26

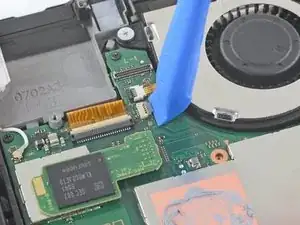

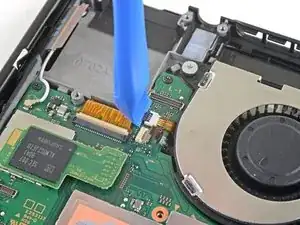

Используйте инструмент для открытия, лопатку или ноготь, чтобы приподнять маленький запирающий клапан на шлейфе вентилятора ZIF-разъем.

Шаг 27

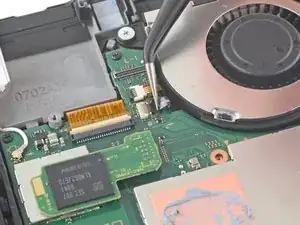

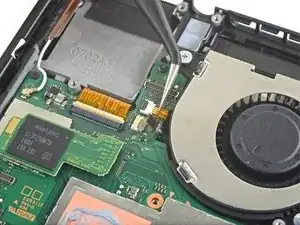

Используйте пинцет, чтобы вытащить шлейф вентилятора прямо из его разъема на материнской плате.

Шаг 28

Используйте инструмент для открытия, лопатку или ноготь, чтобы поднять небольшую запирающую планку на шлейфе кнопок питания и громкости ZIF-разъема.

Шаг 29

Используйте пинцет, чтобы вытащить шлейф прямо из разъема на материнской плате.

Шаг 30

Используйте инструмент для открытия, лопатку или ноготь, чтобы поднять небольшую запирающую планку на шлейфе ЖК-дисплея ZIF-разъема.

Шаг 31

Используйте пинцет, чтобы вытащить шлейф прямо из разъема на материнской плате.

Шаг 32

Используйте кончик лопатки, инструмент для открытия или ноготь, чтобы поднять небольшую запирающую планку на шлейфе датчика Joy Con ZIF-разъема.

Шаг 33

Используйте пинцет, чтобы вытащить шлейф прямо из разъема на материнской плате.

Шаг 34

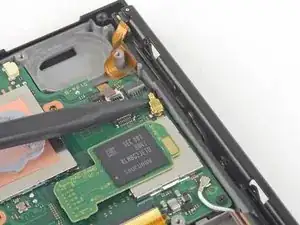

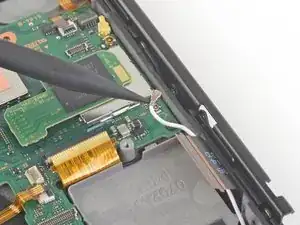

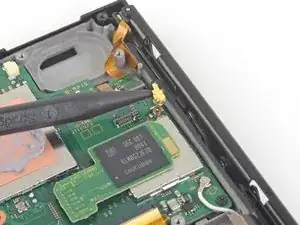

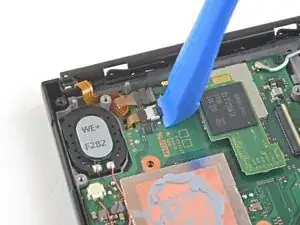

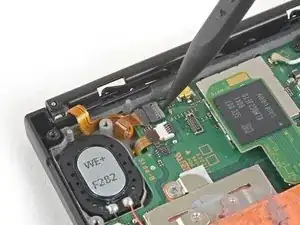

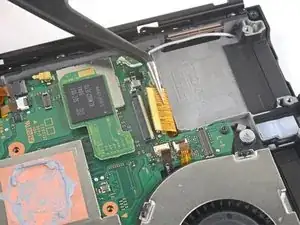

Используйте кончик лопатки, чтобы аккуратно вытолкнуть черный антенный кабель прямо из его гнезда на материнской плате.

Шаг 35

Используйте кончик лопатки, чтобы аккуратно вытолкнуть белый антенный кабель прямо из его гнезда на материнской плате.

Шаг 36

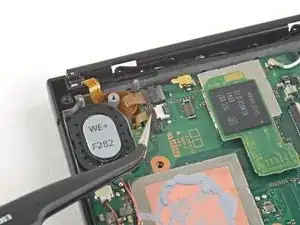

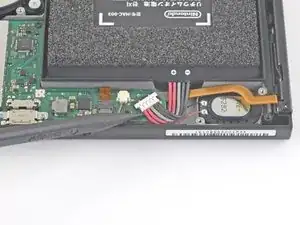

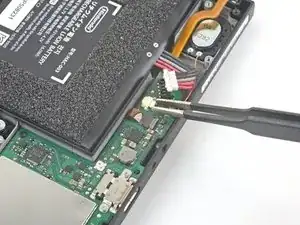

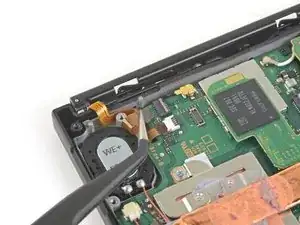

Используйте пальцы или пинцет, чтобы вытащить разъем правого динамика прямо из его гнезда на материнской плате.

Не тяните за разъем по проводам динамика. Они очень тонкие и могут легко оторваться от разъема.

Шаг 37

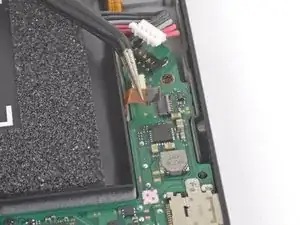

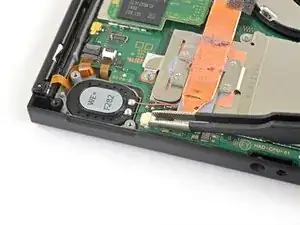

Используйте пальцы или пинцет, чтобы вытащить разъем левого динамика прямо из его гнезда на материнской плате.

Не тяните за разъем по проводам динамика. Они очень тонкие и могут легко оторваться от разъема.

Шаг 38

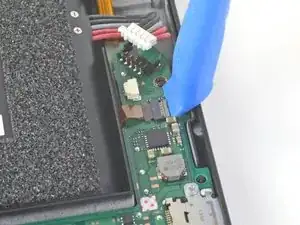

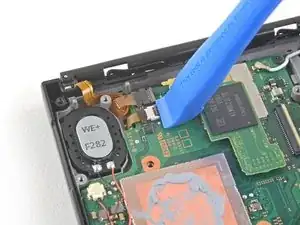

Используйте инструмент для открытия, лопатку или ноготь, чтобы поднять небольшую запирающую планку на шлейфе данных сенсорной панели Joy Con ZIF-разъема.

Шаг 39

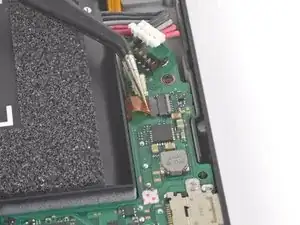

Используйте пинцет, чтобы выдвинуть шлейф данных Joy Con прямо из разъема на материнской плате.

Шаг 40

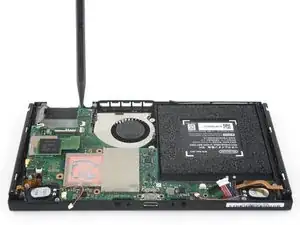

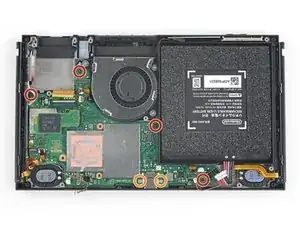

Используйте отвертку JIS 00 для удаления следующих винтов:

Четыре винта по 2.5 мм

Два винта по 3.1 мм

Шаг 41

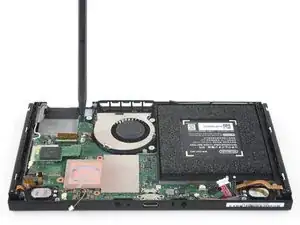

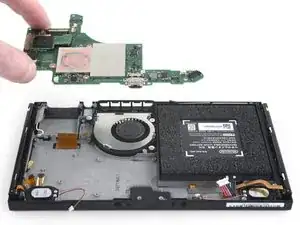

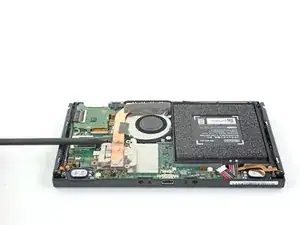

Вставьте лопатку в щель между материнской платой и корпусом.

Осторожно поднимите материнскую плату и извлеките ее из корпуса.

Заключение

Сравните вашу новую замену с оригинальной частью. Возможно, вам потребуется перенести оставшиеся компоненты или удалить защитные наклейки с новой детали перед установкой.

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Сдайте ваши электронные отходы в сертифицированный переработчик R2 или e-Stewards.

Ремонт не пошел по плану? Попробуйте выполнить несколько основных действий по устранению неполадок или обратитесь к нашему сообществу Nintendo Switch Answers за помощью.

Перевод руководства с ifixit.com
