Замена срединной рамки Nintendo Switch

Перед началом ремонта убедитесь, что устройство полностью выключено.

Нажмите и удерживайте небольшую круглую кнопку на задней стороне контроллера Joy‑Con.

Удерживая кнопку, сдвиньте контроллер вверх.

Продолжайте сдвигать Joy‑Con вверх, пока он полностью не выйдет из консоли.

Повторите ту же процедуру для второго Joy‑Con.

Используйте отвёртку Y00, чтобы удалить четыре винта длиной 6.3 мм, удерживающие заднюю панель.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место.

Если один из четырёх винтов Y00 длиной 6.3 мм будет сорван, при аккуратных действиях Вам может помочь бит Y0 для извлечения винта(ов). Обратите внимание, что при такой попытке потребуется приложить большее давление к отвертке, чтобы бит захватил винт.

Если Вам всё же удалось извлечь сорванный винт этим способом, ПОЖАЛУЙСТА, не используйте этот винт повторно — замените винт новым.

Используйте отвёртку JIS 00, чтобы выкрутить следующие винты, удерживающие заднюю панель:

Один винт длиной 2.5 мм на верхнем торце устройства

Два винта длиной 2.5 мм на нижнем торце устройства

Чтобы предотвратить срывание этих тугих винтов, прикладывайте сильное нажатие вниз, работайте медленно и попробуйте другую отвёртку JIS 00, если винты не выкручиваются. Убедитесь, что бит полностью вставлен в винт.

В крайнем случае можно использовать крестообразную отвёртку Phillips #000, но вы рискуете повредить или сорвать шлицы винтов. Надавливайте на отвёртку и вращайте медленно. Часто помогает смена отвёртки, даже если она того же размера.

Используйте отвёртку JIS 00, чтобы удалить два центральных винта длиной 3.8 мм по бокам устройства (по одному с каждой стороны).

С помощью пальца отогните подставку на задней стороне устройства.

Если в слоте microSD находится карта microSD, извлеките её сейчас перед продолжением.

Используйте отвёртку JIS 00, чтобы удалить винт 1.6 мм в углублении для подставки.

Закройте подставку.

Откройте крышку отсека картриджа.

Крышка отсека картриджа прикреплена к другой половине пластикового корпуса, и если она закрыта, у Вас не получится полностью поднять заднюю панель.

Поднимите заднюю панель снизу устройства и снимите её.

Используйте отвёртку JIS 00, чтобы удалить винт 3.1 мм, крепящий считыватель карт microSD к устройству.

Используйте пальцы или пинцет, чтобы поднять считыватель карт microSD прямо вверх от устройства и отсоединить/удалить его.

При сборке убедитесь, что нажимной коннектор под пенным вкладышем плотно подключён к плате. Может помочь снятие пенного вкладыша перед повторной установкой считывателя карт.

Используйте отвёртку JIS 00, чтобы удалить шесть винтов длиной 3 мм, крепящих защитную пластину к устройству.

Используйте пальцы или пинцет, чтобы отогнуть кусочек пены на верхнем торце устройства рядом с выходным отверстием вентилятора.

Если пена не отходит легко, не тяните её силой, так как она может порваться. Аккуратно поддевайте в разных местах, чтобы отогнуть пену.

Вставьте лопатку под экранирующую пластину вдоль кромки устройства.

Подденьте, чтобы приподнять экранирующую пластину и извлечь её из устройства.

Вы можете почувствовать небольшое сопротивление. Это нормально, поскольку экранирующая пластина слегка склеена с радиатором теплопроводящей пастой.

Толстый розовый теплопроводный компаунд заполняет зазор между экранирующей пластиной и медным радиатором под ней. Это помогает предотвратить перегрев Switch.

Розовый теплопроводный компаунд можно повторно использовать при аккуратном обращении. Держите компаунд в чистоте и убедитесь, что он обеспечивает плотный контакт между радиатором и пластиной при сборке.

Если требуется замена, обратитесь к нашему руководству по теплопроводной пасте, чтобы удалить старый компаунд и при сборке заменить его на подходящий состав, например теплопроводную пасту или K5 Pro.

Используйте острый конец лопатки, чтобы поддеть разъём батареи строго вверх и вынуть его из гнезда на плате.

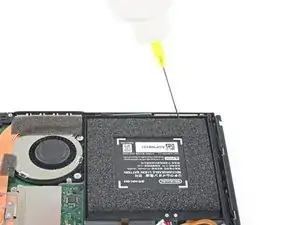

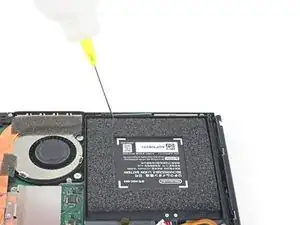

Капните несколько капель растворителя для клея или высококонцентрированного (90% и выше) изопропилового спирта внутрь отсека батареи вдоль верхнего края, чтобы ослабить клей.

Если вы используете растворитель для клея, сначала выполните эти подготовительные шаги.

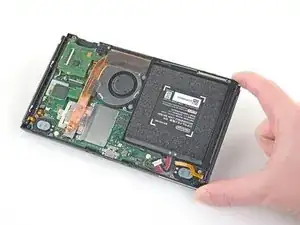

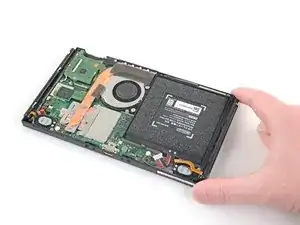

Наклоните верхний край устройства вверх, чтобы изопропиловый спирт проник под батарею.

Подождите 1–2 минуты, чтобы спирт ослабил клей.

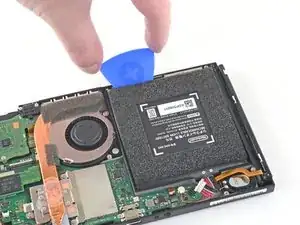

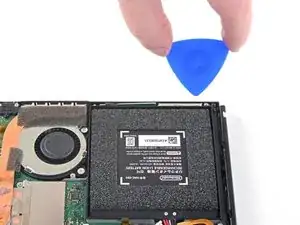

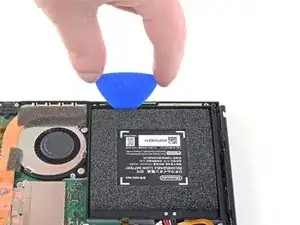

Вставьте медиатор для вскрытия в зазор между батареей и стенкой отсека батареи.

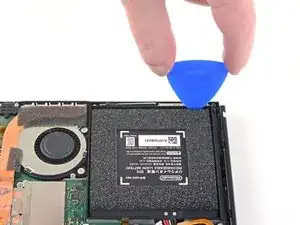

Осторожно зацепите кончик медиатора под батарею и проведите вдоль края, чтобы начать рассекать клей.

Будьте осторожны, чтобы не проколоть и не согнуть батарею инструментом — проколотая или деформированная батарея может протекать опасные химикаты или вызвать тепловой инцидент.

Оставьте медиатор на месте и капните ещё несколько капель растворителя для клея или изопропилового спирта внутрь отсека батареи.

Наклоните верхний край устройства вверх и подождите 1–2 минуты, чтобы спирт ослабил клей.

Продолжайте вводить медиатор глубже вдоль верхнего края батареи, рассекaя больше клея под ней.

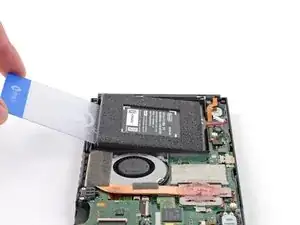

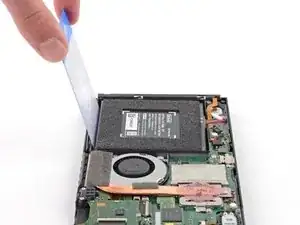

Когда появится достаточно места, вставьте пластиковую карту под батарею и медленно поднимайте батарею вверх.

Если приподнять трудно, возможно, придётся капнуть ещё изопропилового спирта.

Не сгибайте батарею при поддёме.

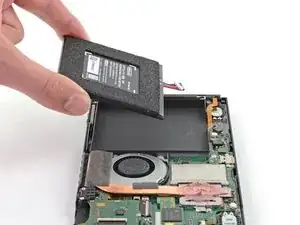

Удалите батарею.

Не используйте батарею повторно после её снятия — это потенциальная опасность. Замените её на новую.

Используйте растворитель для клея или изопропиловый спирт и микрофибровую салфетку, чтобы удалить остатки клея в отсеке батареи перед установкой новой батареи.

Если новая батарея не поставляется с предустановленным клеем, следуйте этому руководству, чтобы установить заранее вырезанный клей на нижнюю часть батареи.

Используйте отвёртку JIS 00, чтобы снять три винта 3 мм, фиксирующие радиатор на плате.

Осторожно оторвите два куска поролона, прилепленные поверх радиатора и вентилятора, от вентилятора.

Поролон нужно отогнуть только настолько, чтобы освободить вентилятор.

Поролон очень хрупкий и легко рвётся. Используйте следующий приём для его отрыва:

Вставьте острый конец лопатки под часть поролона, которая ни к чему не прилегает,

Нажмите пальцем на верх поролона, чтобы удержать его на месте.

Прокатите кончик лопатки под поролоном до другого конца, чтобы освободить его.

Используйте лопатку или пальцы, чтобы приподнять радиатор и снять его с материнской платы.

Вы можете почувствовать небольшое сопротивление. Это нормально, поскольку радиатор слегка склеен с CPU теплопроводящей пастой.

Удалите старую теплопроводную пасту с радиатора и CPU с помощью высококонцентрированного (90% и выше) изопропилового спирта и микрофибровой салфетки. Нанесите новую теплопроводную пасту на CPU перед сборкой.

Нанесите теплопроводную пасту на все поверхности, на которых ранее была паста. Это включает участок между тепловой трубкой и алюминиевым экраном, который Switch использует как дополнительный радиатор.

Используйте инструмент для вскрытия или ноготь, чтобы отогнуть маленькую шарнирную запорную планку на ZIF-разъёме шлейфа дигитайзера.

Используйте пинцет, чтобы сдвинуть кабель дигитайзера горизонтально из его разъёма на плате считывателя игровых карт.

Перед вставкой кабеля при сборке убедитесь, что защёлка ZIF-разъёма поднята.

Держа кабель параллельно плате, аккуратно вставьте его в разъём.

Не силуйте кабель при вставке в разъём. Если он не входит, убедитесь, что защёлка поднята, поправьте положение кабеля и попробуйте снова.

Если сенсорный экран не работает после ремонта, а считыватель игровых карт работает, убедитесь, что этот кабель правильно вставлен. Если считыватель игровых карт также не работает, проверьте разъём считывателя игровых карт на следующем шаге.

Используйте острый конец лопатки, чтобы приподнять разъём для наушников и считывателя игровых карт прямо вверх и отсоединить его от материнской платы.

Чтобы вновь подключить нажимные разъёмы вроде этого, аккуратно совместите их и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём misaligned, контакты могут погнуться и получить необратимые повреждения.

Если сенсорный экран не работает и/или игровые карты не обнаруживаются после сборки, возможно, вы не до конца подключили этот нажимной разъём. Осторожно отсоедините его и попробуйте снова.

Используйте отвёртку JIS 00, чтобы выкрутить три винта 3.1 мм, фиксирующие плату разъёма для наушников и считывателя игровых карт в устройстве.

Используйте пинцет или пальцы, чтобы снять кронштейн разъёма для наушников.

Используйте пинцет или пальцы, чтобы снять плату разъёма для наушников и считывателя игровых карт.

Используйте монтажный инструмент, лопатку или ноготь, чтобы приподнять маленькую шарнирную защёлку ZIF-разъёма ленточного кабеля дисплея.

Используйте пинцет, чтобы вытащить ленточный кабель прямо из его разъёма на материнской плате.

Используйте монтажный инструмент, лопатку или ноготь, чтобы приподнять маленькую шарнирную защёлку ZIF-разъёма кабеля вентилятора.

Используйте пинцет, чтобы вытащить кабель вентилятора прямо из его разъёма на материнской плате.

Используйте монтажный инструмент, лопатку или ноготь, чтобы приподнять маленькую шарнирную защёлку ZIF-разъёма ленточного кабеля кнопок питания и громкости.

Используйте пинцет, чтобы вытащить ленточный кабель прямо из его разъёма на материнской плате.

Используйте монтажный инструмент, лопатку или ноготь, чтобы приподнять маленькую шарнирную защёлку ZIF-разъёма меньшего ленточного кабеля дисплея.

Используйте пинцет, чтобы вытащить ленточный кабель прямо из его разъёма на материнской плате.

Используйте острый конец лопатки, монтажный инструмент или ноготь, чтобы приподнять маленькую шарнирную защёлку ZIF-разъёма кабеля данных рельса датчика Joy Con.

Используйте пинцет, чтобы вытащить ленточный кабель прямо из его разъёма на материнской плате.

Используйте острый конец лопатки, чтобы выдернуть чёрный антенный кабель прямо вверх из его разъёма на материнской плате.

Используйте острый конец лопатки, чтобы выдернуть белый антенный кабель прямо вверх из его разъёма на материнской плате.

Используйте пальцы или пинцет, чтобы вытащить разъём правого динамика прямо из его гнезда на материнской плате.

Не тяните за провода динамика. Они очень тонкие и легко оторвутся от разъёма.

Используйте пальцы или пинцет, чтобы вытащить разъём левого динамика прямо из его гнезда на материнской плате.

Не тяните за провода динамика. Они очень тонкие и легко оторвутся от разъёма.

Используйте инструмент для поддевания, лопатку или ноготь, чтобы отогнуть маленькую шарнирную фиксирующую защёлку на ZIF-разъёме кабеля передачи данных направляющей датчика Joy Con.

Используйте пинцет, чтобы вытащить кабель передачи данных направляющей Joy Con прямо из его разъёма на материнской плате.

Используйте отвертку JIS 00, чтобы удалить следующие винты:

Четыре винта 2,5 мм

Два винта 3,1 мм

Вставьте лопатку в зазор между материнской платой и рамой.

Осторожно приподнимите материнскую плату и извлеките её из рамы.

Если вы заменяете только левый динамик, пропустите следующие два шага.

Используйте пальцы или пинцет, чтобы вытащить разъём динамика прямо из его гнезда на материнской плате.

Не тяните за разъём по проводам динамика. Они очень тонкие и могут легко оторваться от разъёма.

Используйте острый конец лопатки, чтобы поддеть динамик.

Динамик приклеен лёгким клеем внутри посадочного места, поэтому потребуется небольшое усилие.

Используйте пальцы или пинцет, чтобы извлечь правый динамик.

Следуйте следующим трём шагам, если вы заменяете левый динамик.

Используйте пальцы или пинцет, чтобы вытащить разъём динамика прямо из его гнезда на материнской плате.

Не тяните за разъём по проводам динамика. Они очень тонкие и могут легко оторваться от разъёма.

Используйте острый конец лопатки, чтобы поддеть динамик и ослабить его в посадочном месте.

Динамик приклеен лёгким клеем внутри посадочного места, поэтому потребуется небольшое усилие.

Используйте пальцы или пинцет, чтобы аккуратно извлечь динамик из посадочного места.

Используйте отвертку JIS 00, чтобы удалить три винта 4,8 мм, фиксирующие вентилятор.

Используйте пинцет или пальцы, чтобы подать вентилятор вертикально вверх и извлечь его из устройства.

Сравните новый запасной элемент с оригиналом. Возможно, потребуется перенести оставшиеся компоненты (например, резиновые втулки) на новую деталь перед установкой.

Используйте отвертку JIS 00, чтобы удалить четыре винта 3,7 мм, фиксирующие правую направляющую Joy Con к корпусу устройства.

Эти винты затянуты с усилием и могут быть трудны для удаления. Чтобы избежать их срыва, прикладывайте сильное нажатие вниз, работайте медленно и попробуйте другую отвертку, если винты не выкручиваются.

Снимите правую направляющую сенсора Joy Con.

Следите, чтобы не зацепить кабель передачи данных направляющей за корпус устройства при её снятии.

Используйте пальцы или пинцет, чтобы приподнять разъём аккумулятора и отвести его в сторону от кабеля передачи данных направляющей Joy Con.

Используйте пальцы или пинцет, чтобы приподнять разъём аккумулятора и отвести его в сторону от кабеля передачи данных направляющей Joy Con.

Используйте отвертку JIS 00, чтобы удалить четыре винта 3,7 мм, фиксирующие левую направляющую Joy Con к корпусу устройства.

Эти винты затянуты с усилием и могут быть трудны для удаления. Чтобы избежать их срыва, прикладывайте сильное нажатие вниз, работайте медленно и попробуйте другую отвертку, если винты не выкручиваются.

Снимите левую направляющую сенсора Joy Con с устройства.

Используйте плоский конец лопатки, чтобы приподнять заклеенный кабель питания/регулировки громкости.

Извлеките плату питания/регулировки громкости с помощью тупоконечного пинцета.

Вытяните резиновую проводящую прокладку с помощью тупоконечного пинцета.

Вытащите кнопки питания и громкости пинцетом с притуплёнными концами.

Снимите чёрный коаксиальный кабель с каркаса.

Двигайтесь вдоль провода, по мере продвижения освобождая его от креплений.

Подденьте металлическую втулку, окружающую коаксиал, и отогните её от каркаса.

Схватите плату Wi‑Fi антены пинцетом и поднимите вертикально вверх, чтобы снять её.

Нагрейте iOpener и приложите его к нижнему краю экрана примерно на две минуты, чтобы размягчить клей.

Можно использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть устройство — дисплей и внутренняя батарея чувствительны к нагреву.

Приклейте присоску к нижнему левому углу экрана.

Резко и равномерно тяните за присоску вверх, чтобы создать зазор.

В зависимости от возраста устройства это может быть сложно. Если возникают трудности, нагрейте сильнее и попробуйте снова.

Вставьте кончик медиатора для открытия в зазор, вводя его не более чем на 5 мм.

Проведите медиатором вдоль нижнего края экрана, чтобы разрезать клей.

Оставьте медиатор вставленным, чтобы клей не приклеился обратно к рамке.

Вставьте второй медиатор в зазор слева от первого.

Проведите медиатором влево по направлению к левой стороне устройства.

Оставьте медиатор вставленным.

Нагрейте левый край экрана примерно две минуты, чтобы размягчить клей.

Продолжайте проводить медиатором вокруг нижнего левого угла, чтобы разрезать клей.

Продолжайте проводить медиатором вдоль левого края экрана, чтобы разрезать клей.

Нагрейте верхний край экрана примерно две минуты, чтобы размягчить клей.

Продолжайте проводить медиатором вокруг верхнего левого угла экрана, чтобы разрезать клей.

Продолжайте проводить медиатором вдоль верхнего края экрана, чтобы разрезать клей.

Нагрейте правый край экрана примерно две минуты, чтобы размягчить клей.

Поместите плоский конец лопатки в зазор вдоль левого края экрана.

Аккуратно и медленно приподнимите левый край экрана, открывая его как книгу.

Снимите правый край экрана, поднимая его прямо вверх и протягивая шлейфы через рамку.

Будьте осторожны, чтобы не зацепить шлейфы о рамку при снятии экрана.

Если клей от экрана остаётся липким, его можно использовать повторно. В противном случае замените клей двусторонней лентой, например Tesa.

Удалите четыре винта, фиксирующие переднюю рамку к каркасу.

Поднимите передний край рамки, затем сдвиньте рамку вверх в сторону верхней части дисплея, чтобы снять её.

Убедитесь, что коаксиальный провод не перекручен и не зажат внутри устройства.

Антенна зафиксирована легким клеем, поэтому просто захватите её и потяните вверх, чтобы освободить.

Протяните коаксиальный кабель через вырез в рамке.

Заменяющиеся антенны могут не поставляться с чёрным пластиковым опорным элементом, поэтому возможно придётся перенести его со старой антенны на новую.

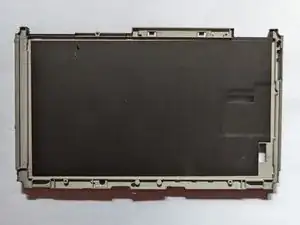

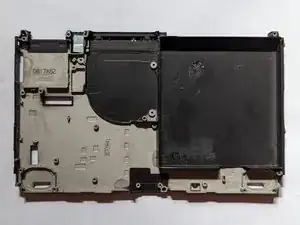

Средняя рамка теперь полностью очищена от компонентов.

Во многих новых средних рамках отсутствует чёрный слой изоляции между рамкой и экраном, поэтому вам может понадобиться найти замену или попытаться сохранить слой со старой рамки.
