Замена разъёма питания PSP 300xc

Нажмите кнопку, фиксирующую крышку отсека батареи, и снимите крышку с PSP 300xc.

Извлеките батарею из PSP.

Используйте лопатку или ноготь, чтобы снять гарантийную наклейку, приклеенную внутри отсека батареи.

Выкрутите четыре винта Phillips с задней панели PSP.

Выкрутите два винта Phillips сверху PSP.

Выкрутите один винт с нижнего края PSP.

Вставьте лопатку между передней крышкой и корпусом PSP и протяните её по периметру передней крышки, чтобы снять её.

Выкрутите один винт Phillips, фиксирующий панель «Домой» на PSP 300xc.

Сдвиньте панель «Домой» вправо примерно на 1 см, чтобы освободить фиксатор, и приподнимите правый конец панели «Домой».

Пока не пытайтесь полностью снять панель «Домой», она всё ещё подключена к PSP 300xc.

Вставьте лопатку под ЖК-дисплей рядом с чёрным пластиковым выступом.

Сдвиньте ЖК-дисплей влево и подденьте его, чтобы освободить левый край дисплея из-под пластикового выступа.

Вставьте лопатку под ЖК-дисплей рядом с чёрным пластиковым выступом.

Сдвиньте ЖК-дисплей вправо и подденьте его, чтобы освободить правый край дисплея из-под пластикового выступа.

Поверните ЖК-дисплей в сторону от PSP, чтобы открыть шлейфы дисплея и панели «Домой».

Используйте ноготь или край пластикового инструмента для вскрытия, чтобы поднять фиксаторы на четырёх разъёмах ZIF:

шлейф панели «Домой»

шлейф микрофона

шлейф данных дисплея

шлейф сенсорного экрана

Убедитесь, что вы поднимаете именно фиксатор, а не сам разъём

После поднятия фиксаторов всех четырёх разъёмов аккуратно потяните шлейфы руками или лопаткой, вытащив их прямо из разъёмов.

Снимите ЖК-дисплей с PSP 300xc.

Поднимите панель «Домой» максимально высоко, но не настолько, чтобы провода отсоединились.

В следующих действиях постарайтесь минимально сгибать маленькую перемычку под серебряной рамкой. Чем больше она будет гнуться, тем выше вероятность её поломки.

Поверните панель «Домой» против часовой стрелки, аккуратно продолжая поднимать её. Левый край должен подняться над чёрной пластиковой рамкой, чтобы обеспечить поворот.

Теперь панель «Домой» можно снять с PSP 300xc.

Снимите обе кнопки триггеров, подняв их с PSP 300xc.

Используя палец или лопатку, поднимите фиксатор разъёма шлейфа платы выключателя питания.

Извлеките шлейф из разъёма.

Используя плоский конец лопатки, подденьте плату выключателя питания и снимите её с PSP 300xc.

Удалите плату выключателя питания из PSP.

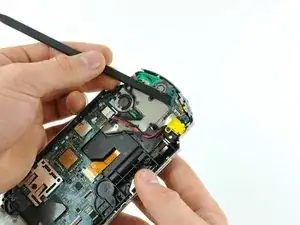

Выкрутите один винт Phillips, фиксирующий разъём питания на PSP.

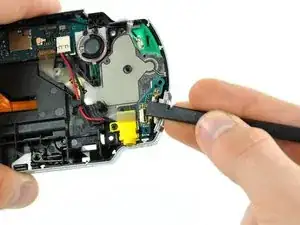

Используя плоский край лопатки, отогните маленькую чёрную перемычку от разъёма питания, чтобы освободить его из корпуса.

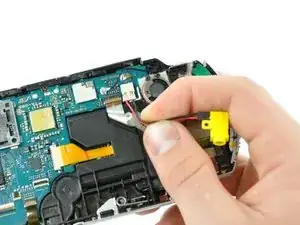

Отключите разъём питания от его разъёма на материнской плате, вытащив его прямо из гнезда.
