Замена джойстика 8Bitdo N30

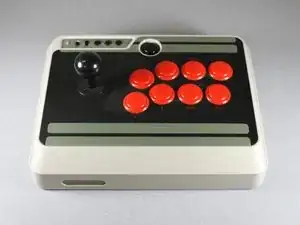

Используйте это руководство, чтобы заменить неисправный компонент джойстика на аркадном контроллере 8Bitdo N30, не повредив контроллер Retro.

Требуется отвертка Phillips #0 и плоская отвёртка 3/32”.

Специальные навыки не требуются. Будьте осторожны при снятии и организации деталей джойстика 8Bitdo N30 во время замены джойстика.

Шаг 1

Переверните устройство так, чтобы его нижняя часть была направлена вверх.

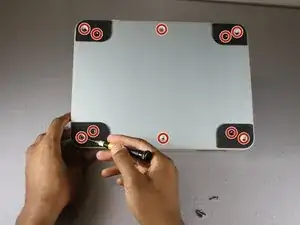

Используйте отвертку Phillips #0, чтобы удалить все десять винтов 3 мм на задней панели.

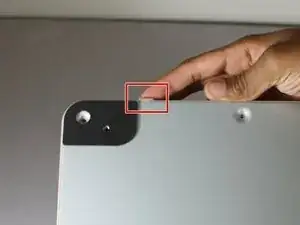

Снимите резиновый слайдер с устройства.

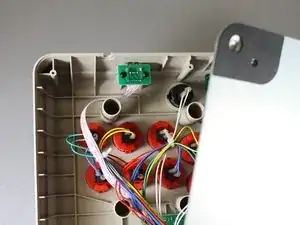

Держите аркадный контроллер и приподнимите заднюю панель, пока она не снимется.

Запомните положение резинового слайдера; он будет установлен обратно в конце процесса.

Найдите заднюю часть джойстика.

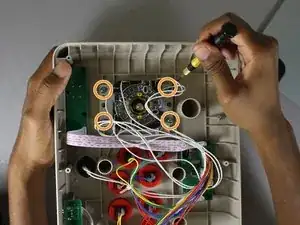

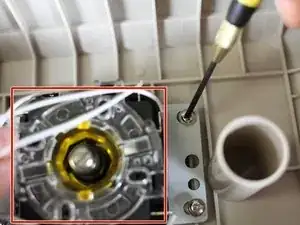

Уберите четыре винта, которые фиксируют джойстик, используя отвертку Phillips #0.

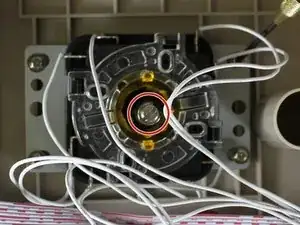

Используйте плоскую отвёртку, чтобы удалить средний винт, который крепит шарик к джойстику.

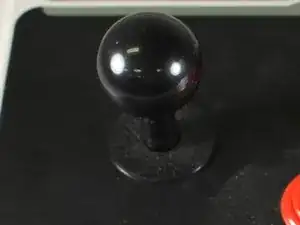

Снимите шарик и отложите его в сторону.

Убедитесь, что держите шарик на месте, пока отворачиваете винт против часовой стрелки.

При установке нового джойстика и шарика вращайте винт по часовой стрелке, удерживая шарик на месте.

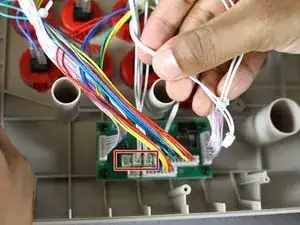

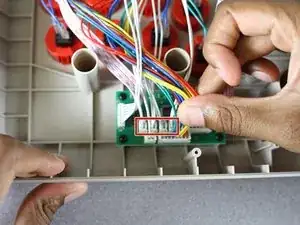

Найдите провода джойстика, которые подключены к четырем разъемам на материнской плате, и отключите их.

Мелкий шрифт с надписями "влево", "вниз", "вверх" и "вправо" находится над проводами, которые нужно удалить.

Будьте осторожны и аккуратно отключите провода.

Перевод руководства с ifixit.com
