Как отремонтировать винтажную портативную игровую консоль «Кирпичи»
Поскольку винтажные портативные игровые консоли «Кирпичи/Тетрис» в основном производились в 1990-х годах, их внутренние компоненты к настоящему времени, скорее всего, износились. Силиконовые резиновые мембранные переключатели под кнопками периодически нужно чистить и/или заменять. Очистка под залипающими кнопками сама по себе не представляет сложности. Проблема возникает, когда один или несколько паяных соединений разрываются после разборки устройства для доступа к силиконовой резиновой мембране. Избежать повреждения паяных соединений в одной из таких консолей почти невозможно из‑за возраста и короткой длины проводов внутри. Разборка крышки сама по себе часто приводит к разрыву паяных соединений, соединяющих провода основной платы с батареями. Поэтому это руководство объясняет владельцу одной из этих винтажных портативных консолей, как восстановить работоспособность игры после того, как она не включается.
Шаг 1

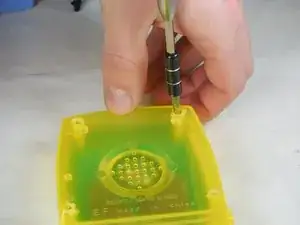

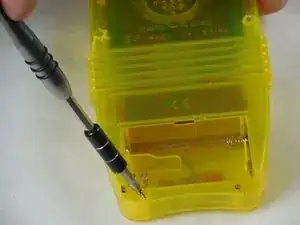

Используйте отвертку Phillips №1, чтобы отвинтить четыре винта с задней панели корпуса.
Снимите крышку отсека для батареек, чтобы получить доступ к двум оставшимся винтам, удерживающим корпус вместе.
Шаг 2

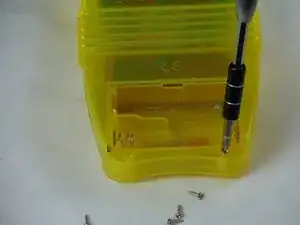

Отвинтите последние два винта и откройте корпус.
Шаг 3

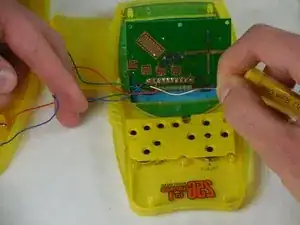

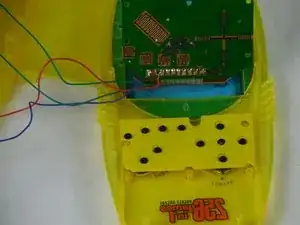

Определите провод(ы), которые отключились, и установите их исходное положение.
Если отключились два или более провода, используйте две батарейки AA, чтобы проверить правильность проводки. При правильной проводке будет слышна стартовая мелодия игры.
Шаг 4

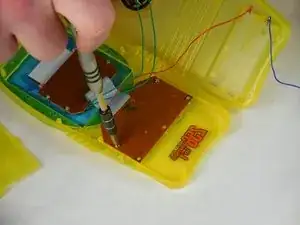

Используя ту же отвертку Phillips №1, отвинтите два меньших винта, удерживающих плату управления в корпусе.
Запомните положение винтов; при необходимости сделайте фотографию.
Шаг 5

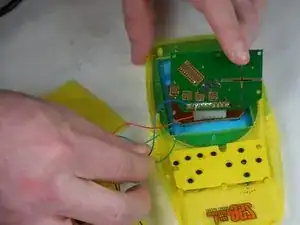

Убедитесь, что отсоединённые провода достигают нужной точки подключения.
С помощью лезвия или стриппера снимите 0,5 см изоляции с конца провода(ов), которые будут припаиваться.
Острый инструмент!
Шаг 6

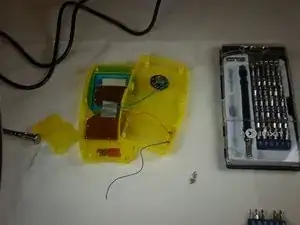

Припаяйте отсоединённый провод к соответствующему контакту.
Легко потяните за вновь припаянный провод, чтобы убедиться в надёжности паяного соединения.
При необходимости обратитесь к Как паять и распаивать соединения.
Горячий паяльник! Вредные пары!
Шаг 7

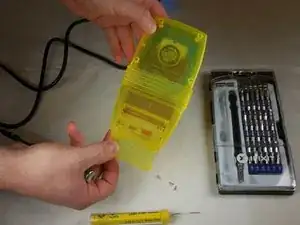

Сборка производится в обратном порядке разборке.
Установите две батарейки AA и проверьте наличие звука игры перед окончательной сборкой.
Заключение
Хотя вновь выпускаемые портативные игровые консоли «Кирпич» легко найти для покупки в интернете, владелец ранней модели, скорее всего, захочет сохранить оригинальное устройство. Трудно предсказать, когда эти устройства станут коллекционными, но история показывает, что не все типы и модели таких портативных «Кирпичей» продолжают производиться. Некоторые модели выпускались очень ограниченное время. Владельцы этих редких игр со временем захотят их отремонтировать. С этими консолями мало что ещё может пойти не так, если владельцы защищают ЖК-экраны от повреждений.
Перевод руководства с ifixit.com
