Замена привода UMD PSP 300xc

Нажмите кнопку, фиксирующую крышку отсека аккумулятора на PSP 300xc, и снимите крышку.

Выньте аккумулятор из PSP.

Используйте лопатку или ноготь, чтобы снять гарантийную наклейку, приклеенную к внутренней стороне лотка аккумулятора

Удалите четыре винта с крестовой шлицей с задней панели PSP.

Удалите два винта с крестовой шлицей с верхней части PSP.

Удалите один винт с нижнего торца PSP.

Вставьте лопатку между передней панелью и корпусом PSP и проведите лопаткой по периметру передней панели, чтобы снять её.

Удалите один винт с крестовой шлицей, крепящий кнопку Home к PSP 300xc.

Сдвиньте кнопку Home вправо примерно на 1 см, чтобы освободить защёлку, и слегка приподнимите правый край кнопки Home.

Не пытайтесь пока снять кнопку Home — она всё ещё прикреплена к PSP 300xc.

Вставьте лопатку под ЖК-дисплей, рядом с чёрной пластиковой защёлкой.

Сдвиньте ЖК-дисплей влево и подденьте вверх, чтобы освободить левый край ЖК-дисплея из-под пластиковой защёлки.

Вставьте лопатку под ЖК-дисплей, рядом с чёрной пластиковой защёлкой.

Сдвиньте ЖК-дисплей вправо и подденьте вверх, чтобы освободить правый край ЖК-дисплея из-под пластиковой защёлки.

Отогните ЖК-дисплей от PSP, чтобы открыть доступ к ленточным кабелям ЖК-дисплея и кнопки Home.

Используйте ноготь или край пластиковой лопатки, чтобы отогнуть фиксирующую планку у следующих четырёх ZIF-разъёмов:

Кабель кнопки Home

Кабель микрофона

Кабель данных ЖК-дисплея

Кабель сенсорного экрана

Убедитесь, что вы поднимаете фиксирующую планку, а не сам разъём

После откидывания запорных планок на всех четырёх разъёмах аккуратно потяните кабели прямо из разъёмов пальцами или лопаткой.

Снимите ЖК-дисплей с PSP 300xc.

Поднимите кнопку Home как можно выше, но не настолько, чтобы провода отключились.

Старайтесь как можно меньше сгибать маленькую планку под серебристым ободком в следующих шагах. Чем больше сгиб, тем выше риск перелома.

Поверните кнопку Home против часовой стрелки, аккуратно поднимая её дальше. Левый край должен подняться над чёрной пластиковой рамкой, чтобы позволить поворот.

Кнопка Home теперь должна выйти из PSP 300xc.

Плоским краем лопатки отожмите плату питания от PSP 300xc.

Поднимите правый серебристый ободок и снимите его с PSP 300xc.

Используя заострённый конец лопатки, потяните пружину крышки UMD влево и снимите её с PSP.

Используйте ноготь или край лопатки, чтобы отогнуть фиксирующую планку на разъёме ленточного кабеля привода UMD.

Убедитесь, что вы поднимаете фиксирующую планку, а не сам разъём

Используйте ноготь или кончик лопатки, чтобы сдвинуть обе стороны чёрной фиксирующей планки на разъёме ленточного кабеля лазера UMD вправо.

Используйте лопатку, чтобы аккуратно вытянуть оба ленточных кабеля прямо из разъёмов.

Переверните PSP 300xc и откройте крышку UMD.

С помощью пинцета захватите маленький резиновый квадратик между металлической скобой UMD и корпусом и выньте его из PSP 300xc.

Повторите для резинового квадратика с другой стороны крышки UMD.

Сдвиньте скобу UMD в направлении к верхней части крышки UMD, пока скоба не отделится от крышки. Снимите скобу.

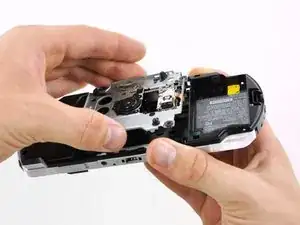

Согните корпус PSP 300xc, одновременно приподнимая правый край крышки UMD, пока правый край не освободится.

Снимите крышку UMD.

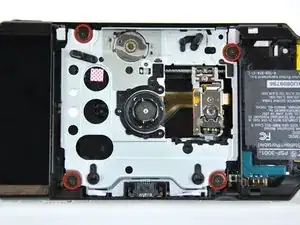

Удалите четыре винта с крестообразным шлицем, фиксирующие привод UMD в PSP 300xc.

Поднимите привод UMD из PSP 300xc, следя за тем, чтобы не зажать провода.
