Замена дверцы UMD в PSP 300xc

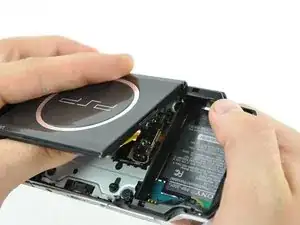

Нажмите кнопку, фиксирующую крышку батарейного отсека на PSP 300xc, и снимите крышку батареи.

Достаньте батарею из PSP.

С помощью лопатки или ногтя снимите гарантийную наклейку, приклеенную к внутренней стороне отсека для батареи.

Выверните четыре винта с крестообразным шлицем на задней стороне PSP.

Выверните два винта с крестообразным шлицем на верхней части PSP.

Удалите один винт с нижнего торца PSP.

Вставьте лопаткой между передней панелью и корпусом PSP и сдвиньте лопатку по периметру передней панели, чтобы снять её.

Выверните один винт с крестообразным шлицем, фиксирующий панель «Home» на PSP 300xc.

Сдвиньте панель «Home» вправо примерно на 1 см, чтобы освободить защёлку, и приподнимите правый конец панели «Home» слегка вверх.

Не пытайтесь пока снять панель «Home» — она всё ещё прикреплена к PSP 300xc.

Вставьте лопатку под ЖК-экран рядом с чёрной пластиковой защёлкой.

Сдвиньте ЖК-экран влево и подденьте вверх, чтобы освободить левый край ЖК-экрана из-под пластиковой защёлки.

Вставьте лопатку под ЖК-экран рядом с чёрной пластиковой защёлкой.

Сдвиньте ЖК-экран вправо и подденьте вверх, чтобы освободить правый край ЖК-экрана из-под пластиковой защёлки.

Откиньте ЖК-экран от PSP, чтобы обнажить шлейфы ЖК-экрана и панели «Home».

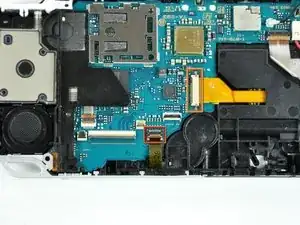

Используя ноготь или край пластиковой лопатки, отогните фиксирующую защёлку на следующих четырёх ZIF-разъёмах:

Шлейф панели «Home»

Шлейф микрофона

Шлейф данных ЖК-экрана

Шлейф сенсорного экрана

Убедитесь, что вы поддеваете фиксирующую защёлку, а не сам разъём

После откидывания фиксирующих планок в четырёх разъёмах аккуратно вытяните шлейфы прямо из разъёмов пальцами или лопаткой.

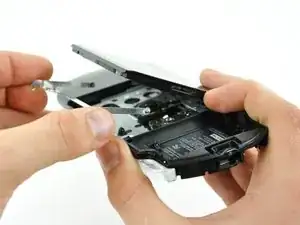

Снимите ЖК-экран с PSP 300xc.

Приподнимите панель «Home» максимально высоко, но не настолько, чтобы провода отключились.

Старайтесь как можно меньше сгибать маленькую защёлку под серебристым ободком в следующих шагах. Чем больше вы её сгибаете, тем больше риск её облома.

Поверните панель «Home» против часовой стрелки, аккуратно продолжая приподнимать. Левый край должен пройти над чёрной пластиковой рамкой, чтобы панель могла повернуться.

Теперь панель «Home» должна выйти из корпуса PSP 300xc.

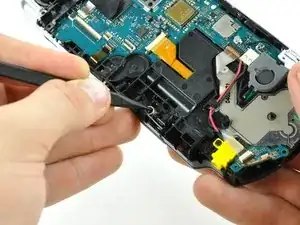

Плоским краем лопатки подденьте плату питания и отведите её от PSP 300xc.

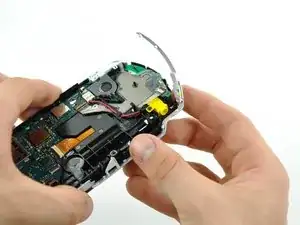

Поднимите правый серебристый ободок и снимите его с PSP 300xc.

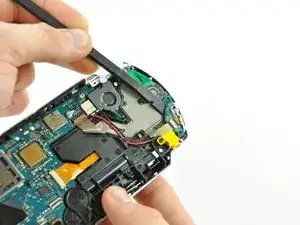

Остроконечным концом лопатки сдвиньте пружину дверцы UMD влево и извлеките её из PSP.

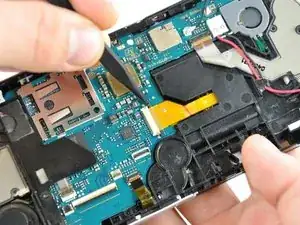

Используя ноготь или край лопатки, отогните фиксирующую защёлку в разъёме шлейфа привода UMD.

Убедитесь, что вы поддеваете фиксирующую защёлку, а не сам разъём

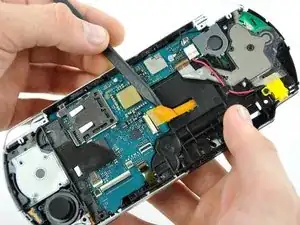

Ногтем или кончиком лопатки сдвиньте обе стороны чёрной фиксирующей планки в разъёме шлейфа лазера UMD вправо.

С помощью лопатки аккуратно вытяните оба шлейфа прямо из разъёмов.

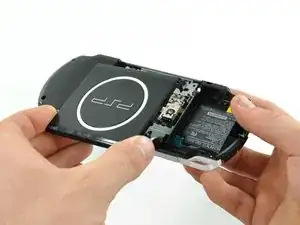

Переверните PSP 300xc и откройте дверцу UMD.

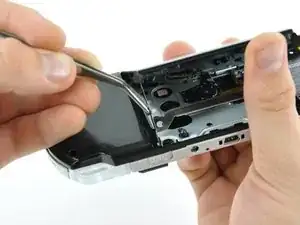

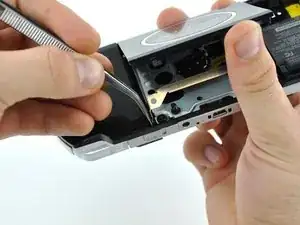

Пинцетом захватите маленький резиновый квадрат между металлической скобой UMD и корпусом и извлеките его из PSP 300xc.

Повторите для резинового квадрата с другой стороны дверцы UMD.

Сдвиньте металлическую скобу UMD в сторону верхней части дверцы UMD, пока скоба не отсоединится от дверцы. Снимите скобу.

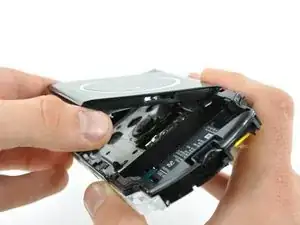

Сгибая корпус PSP 300xc, потяните вверх за правый край дверцы UMD, пока правый край не освободится.

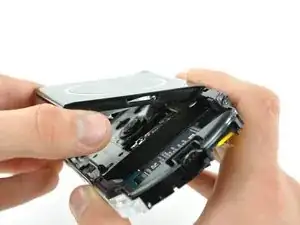

Снимите дверцу UMD.
