Замена разъёма для телефона Razer Kishi

Процесс вскрытия одинаков для обеих сторон. Для простоты в этом руководстве показан процесс вскрытия только правой стороны. Отвинтите нужную сторону и работайте с ней.

Для правой стороны снимите пять винтов Y0, крепящих правую часть контроллера.

Четыре винта длиной 9,2 мм

Один винт длиной 7,2 мм

Если необходимо открыть левую сторону, снимите пять винтов Y0, крепящих левую часть контроллера.

Четыре винта длиной 9,2 мм

Один винт длиной 7,2 мм

Обе части корпуса соединены пластмассовыми защёлками.

Вставьте отвёртку для вскрытия в щель между верхней и нижней частью корпуса в нижнем левом углу контроллера.

Держа отвёртку в щели, проведите ею вдоль нижнего края до нижнего правого угла, чтобы ослабить пластмассовые защёлки.

Проведите отвёрткой для вскрытия вдоль правого края, чтобы ослабить пластмассовые защёлки.

Проведите отвёрткой для вскрытия вдоль верхнего края, чтобы ослабить оставшиеся пластмассовые защёлки.

Не пытайтесь пока снять верхнюю часть — корпус всё ещё соединён с платой.

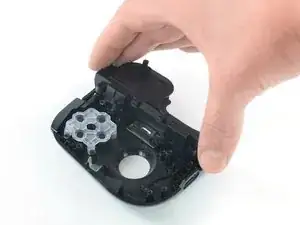

Осторожно поднимите верхнюю часть и разверните её вправо, как книгу.

Используя заострённый конец лопатки, отодвиньте серые фиксаторы на разъёме соединительного кабеля от самого разъёма, параллельно кабелю, чтобы освободить кабель.

Вытяните кабель из разъёма.

Используя крестовую отвёртку #0, снимите два винта длиной 4,4 мм, крепящих плату триггера.

Плата разветвителя подключена. При демонтаже платы разветвителя важно вынимать её строго по прямой, чтобы не согнуть контакты.

Удалите плату разветвителя, подняв её прямо вверх, в сторону от контроллера.

Используя крестовую отвёртку #0, снимите два винта длиной 7,0 мм, крепящих триггер.

Снимите плечевой триггер.

Используйте пару пинцетов с тупыми концами, чтобы вынуть плату плечевой кнопки.

Используя крестовую отвёртку #0, снимите два винта длиной 5,9 мм.

Вытяните материнскую плату прямо из корпуса, чтобы снять её.

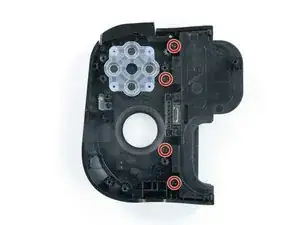

Используя крестовую отвёртку #00, снимите четыре винта длиной 5,7 мм, крепящих держатель телефона.

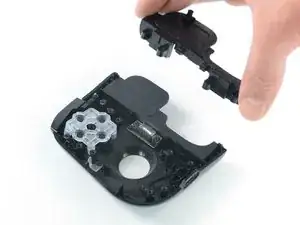

Снимите держатель телефона.

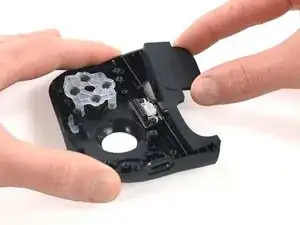

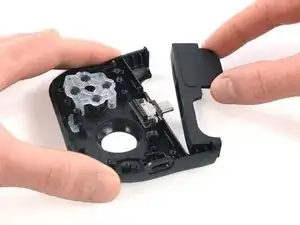

Используйте пальцы, чтобы сдвинуть резиновую прокладку для телефона вбок и вынуть её.

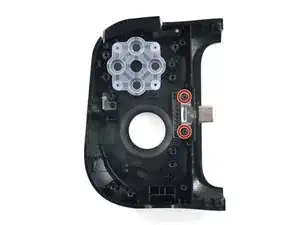

Используя крестовую отвёртку #00, снимите два винта длиной 4,6 мм, крепящих разъём для телефона.

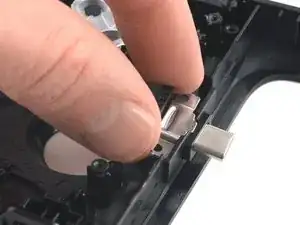

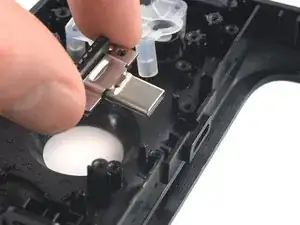

Пропустите разъём для телефона через его отверстие в боковой части контроллера.

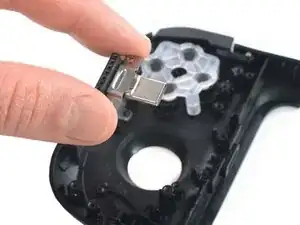

Снимите разъём для телефона.
