Замена кабеля подключения телефона Rotor Riot

Используйте это руководство, чтобы заменить поврежденный кабель подключения телефона на вашем контроллере Rotor Riot.

Шаг 1

Снимите винт с задней стороны контроллера, который крепит крепление для iPhone.

Снимите крепление для iPhone.

Используйте отвертку Torx T6, чтобы удалить восемь винтов длиной 9,2 мм, закрепляющих заднюю крышку.

Не пытайтесь полностью снять заднюю крышку пока! Она все еще соединена с основной платой.

Поднимите заднюю крышку контроллера.

Поднимите заднюю крышку под углом 45 градусов и положите ее рядом с контроллером.

Не напрягайте соединительный кабель во время этой процедуры.

Используйте лопатку, чтобы отключить кабель подключения телефона от основной платы.

Снимите заднюю крышку.

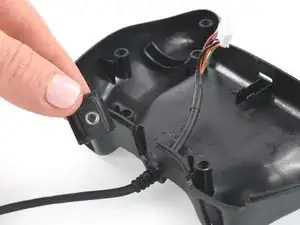

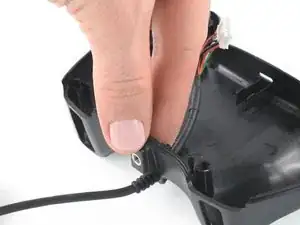

Потяните за крепление винта вверх, чтобы снять его с направляющих, которые крепят его к задней крышке.

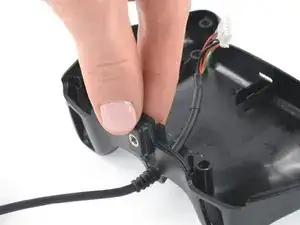

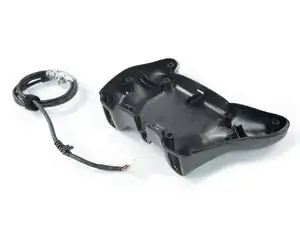

Удалите кабель подключения телефона.

Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.

Сдайте свои электронные отходы в сертифицированный переработчик R2 или e-Stewards.

Ремонт не пошел по плану? Попросите помощи у нашего сообщества Answers.
