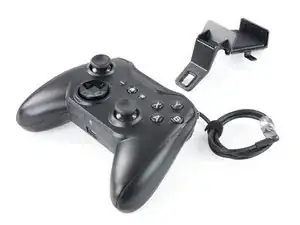

Замена джойстиков Rotor Riot
Используйте это руководство, чтобы снять джойстики в контроллере Rotor Riot.
Шаг 1

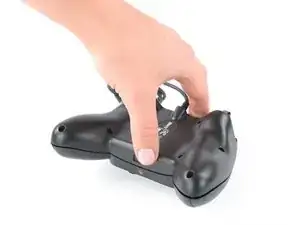

Используя пальцы, снимите винт на задней стороне контроллера, обеспечивающий крепление держателя для iPhone.
Снимите держатель для iPhone.
Шаг 2

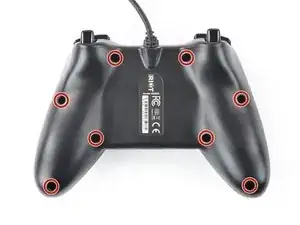

Используйте отвёртку Torx T6, чтобы выкрутить восемь винтов длиной 9.2 мм, фиксирующих заднюю крышку.
Не пытайтесь полностью снять заднюю крышку пока что! Она всё ещё соединена с платой.
Шаг 3

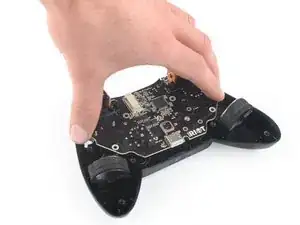

Поднимите заднюю крышку контроллера.
Поднимите заднюю крышку под углом 45° и поместите её рядом с контроллером.
Не натягивайте шлейф соединения в ходе этой процедуры.
Шаг 4

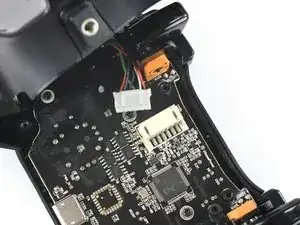

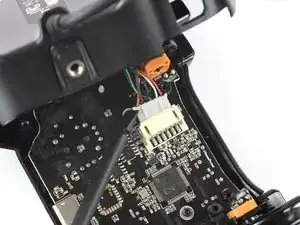

Используйте лопатку, чтобы отсоединить кабель разъёма для телефона от платы.
Шаг 5

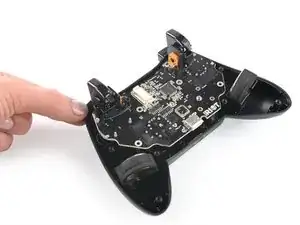

Снимите заднюю крышку.
Шаг 6

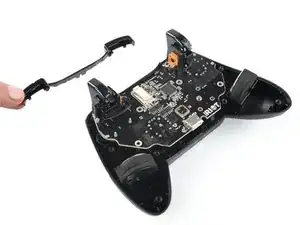

Снимите плечевые кнопки, поддев и вынув их из корпуса.
Шаг 7

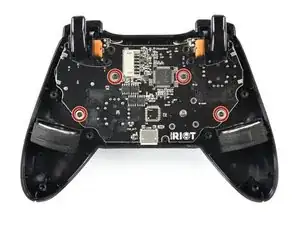

Используйте крестообразную отвёртку, чтобы выкрутить четыре винта длиной 7.0 мм, фиксирующих плату.
Шаг 8

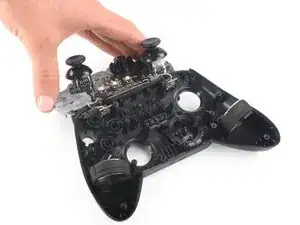

Переверните плату и разместите её над корпусом контроллера.
Избегайте натяжения кабелей кнопок триггера в ходе этой процедуры и не пытайтесь полностью вынуть плату пока что! Она всё ещё соединена с корпусом контроллера.
Шаг 9

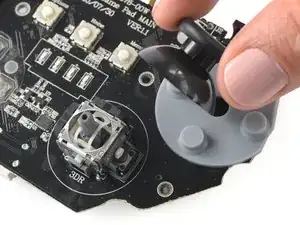

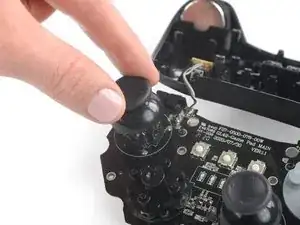

Используя пальцы, снимите левый джойстик, потянув его вверх и сорвав с левого стика.
Повторите эту процедуру для правого джойстика.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Ремонт не удался? Обратитесь за помощью в сообщество Answers.
Перевод руководства с ifixit.com
