Замена лицевых кнопок Rotor Riot
Используйте это руководство для замены лицевых кнопок на вашем контроллере Rotor Riot.
Шаг 1
Используйте пальцы, чтобы открутить винт на задней стороне контроллера, который фиксирует держатель для iPhone.
Снимите держатель для iPhone.
Шаг 2
Используйте отвертку T6 Torx, чтобы выкрутить восемь винтов длиной 9,2 мм, фиксирующих заднюю крышку.
Не пытайтесь пока полностью снять заднюю крышку! Она всё ещё подключена к основной плате.
Шаг 3
Поднимите заднюю крышку контроллера.
Поднимите заднюю крышку под углом 45° и разместите её рядом с контроллером.
Не натягивайте соединительный кабель во время этой операции.
Шаг 4
Используйте лопатку, чтобы отсоединить кабель разъёма телефона от основной платы.
Шаг 5
Снимите заднюю крышку.
Шаг 6

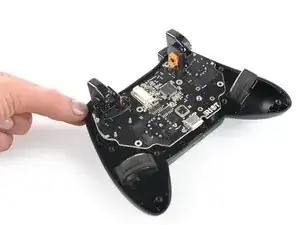

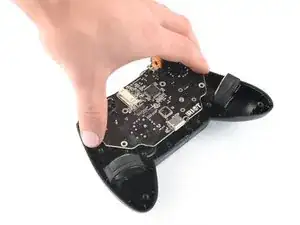

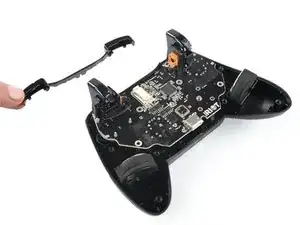

Снимите плечевые кнопки, поддев и вынув их из корпуса.
Шаг 7
Используйте крестовую отвертку, чтобы выкрутить четыре винта длиной 7,0 мм, фиксирующих основную плату.
Шаг 8

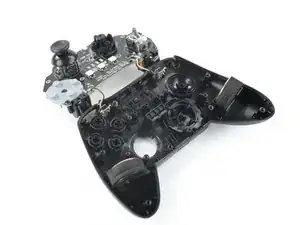

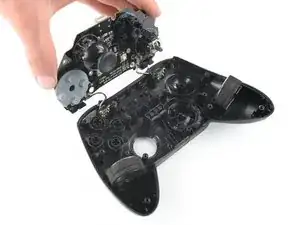

Переверните основную плату и поместите её над корпусом контроллера.
Избегайте натяжения кабелей триггерных кнопок во время этой операции и не пытайтесь пока полностью снять основную плату! Она всё ещё подключена к корпусу контроллера.
Шаг 9

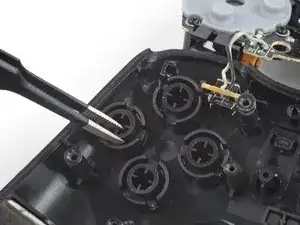

Используйте пинцет, чтобы вынуть лицевые кнопки из корпуса.

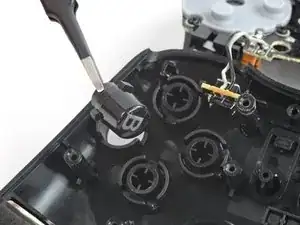

Направляющие шипы на каждой кнопке предотвращают неправильную установку. Убедитесь, что новые кнопки правильно устанавливаются в корпус контроллера.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Отнесите электронные отходы на переработку в центр, сертифицированный по стандартам R2 или e-Stewards.
Ремонт прошёл неудачно? Попробуйте базовую диагностику или спросите сообщество Answers за помощью.
Перевод руководства с ifixit.com
