Замена бампера Razer Kishi

Процесс вскрытия одинаков с обеих сторон. Для простоты это руководство показывает только процесс вскрытия правой стороны. Отверните ту сторону, которую хотите открыть и ремонтировать.

Для правой стороны снимите пять винтов Y0, крепящих правую половину контроллера.

Четыре винта 9.2 мм

Один винт 7.2 мм

Если вы хотите открыть левую сторону, снимите пять винтов Y0, крепящих левую половину контроллера.

Четыре винта 9.2 мм

Один винт 7.2 мм

Обе половины корпуса удерживаются пластиковыми защёлками.

Вставьте монтажную лопатку в шов между верхней и нижней частью корпуса, в нижнем левом углу контроллера.

Удерживая лопатку в шве, проведите ей вдоль нижнего края до нижнего правого угла, чтобы ослабить пластиковые защёлки.

Проведите монтажной лопаткой вдоль правого края, чтобы ослабить пластиковые защёлки.

Проведите монтажной лопаткой вдоль верхнего края, чтобы ослабить оставшиеся пластиковые защёлки.

Не пытайтесь снимать верхнюю часть пока: корпус всё ещё соединён с платой.

Осторожно приподнимите верхнюю часть и разверните её вправо, как книгу.

Используя заострённый конец лопатки, отведите серые защёлки на разъёме шлейфа от самого разъёма, параллельно шлейфу, чтобы освободить кабель.

Вытащите кабель из разъёма.

Используйте крестовую отвёртку #0, чтобы выкрутить два винта длиной 4.4 мм, удерживающие плату триггера.

Плата-распайка подключена. При снятии платы-распайки важно тянуть её прямо вверх, чтобы не согнуть контакты.

Снимите плату-распайку, поднимая её прямо вверх, отводя от контроллера.

Используйте крестовую отвёртку #0, чтобы выкрутить два винта длиной 7.0 мм, удерживающие триггер.

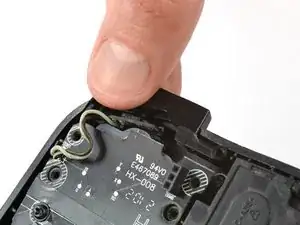

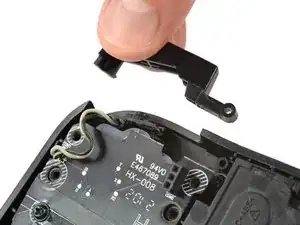

Снимите плечевой триггер.

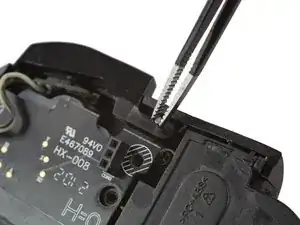

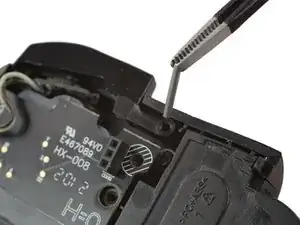

Используйте пинцет, чтобы вынуть металлический штифт, удерживающий бампер на месте.

Снимите бампер пальцами.
