Замена джойстика-направления Razer Kishi

Процесс вскрытия идентичен для обеих сторон. Для простоты в этом руководстве показан вскрытие правой стороны. Выберите сторону, которую желаете открыть, и работайте с ней.

Для правой стороны открутите пять винтов Y0, крепящих правую часть контроллера.

Четыре винта длиной 9,2 мм

Один винт длиной 7,2 мм

Если необходимо открыть левую сторону, открутите пять винтов Y0, крепящих левую часть контроллера.

Четыре винта длиной 9,2 мм

Один винт длиной 7,2 мм

Обе половины корпуса соединены пластиковыми защёлками.

Вставьте лопатку в щель между верхней и нижней частями корпуса в левом нижнем углу контроллера.

Продолжая держать лопатку в щели, потяните её вдоль нижнего края к правому нижнему углу, чтобы ослабить пластиковые защёлки.

Проведите лопаткой вдоль правого края, чтобы ослабить пластиковые защёлки.

Передвиньте лопатку вдоль верхнего края, чтобы ослабить оставшиеся пластиковые защёлки.

Ещё не пытайтесь снять верхнюю часть, так как корпус по-прежнему подключён к плате.

Аккуратно поднимите верхнюю часть и разверните её вправо, как страницу книги.

Используя заострённый конец лопатки, отодвиньте серые фиксаторы на разъёме шлейфа в сторону от разъёма, параллельно шлейфу, чтобы освободить его.

Вытяните шлейф из разъёма.

Открутите два винта длиной 4,4 мм, крепящих плату триггера, с помощью отвёртки Phillips #0.

Плата подключена в разъём. При извлечении платы необходимо вынимать её строго по прямой, чтобы не повредить контакты.

Снимите плату, подняв её прямо вверх, в сторону от контроллера.

Открутите два винта длиной 7,0 мм, крепящих триггер, с помощью отвёртки Phillips #0.

Снимите плечевой триггер.

Используйте пару пинцетов с тупыми концами, чтобы извлечь плату кнопки плеча.

Открутите два винта длиной 5,9 мм с помощью отвёртки Phillips #0.

Вытяните основную плату прямо из корпуса для её снятия.

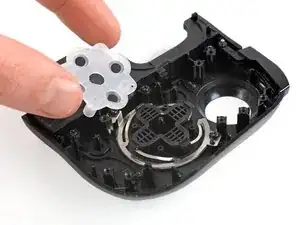

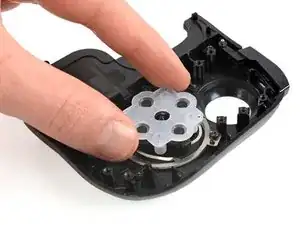

Снимите резиновый колпачок, расположенный на верхней части джойстика-направления.

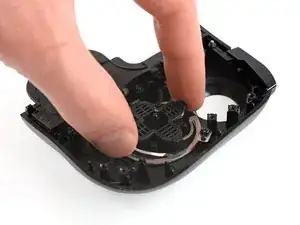

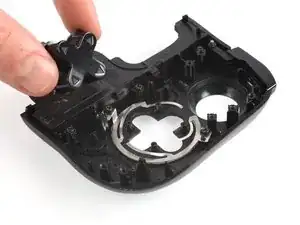

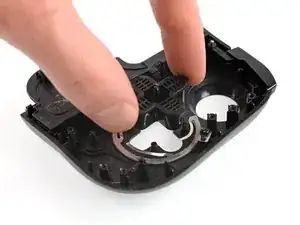

Снимите джойстик-направления.
