Замена джойстика (thumbstick) Razer Kishi

Используйте это руководство, чтобы заменить сломанный джойстик на вашем Razer Kishi.

Обe стороны контроллера Razer Kishi по конструкции практически идентичны. Замена джойстиков схожа для обеих сторон, поэтому в этом руководстве мы покажем только правую сторону.

Шаг 1

Процесс вскрытия одинаков для обеих сторон. Для простоты это руководство показывает только процесс вскрытия правой стороны. Открутите ту сторону, с которой хотите работать.

Для правой стороны снимите пять винтов Y0, фиксирующих правую часть контроллера.

Четыре винта 9,2 мм

Один винт 7,2 мм

Если вы хотите открыть левую сторону, снимите пять винтов Y0, фиксирующих левую часть контроллера.

Четыре винта 9,2 мм

Один винт 7,2 мм

Шаг 2

Корпуса удерживаются пластиковыми защёлками.

Вставьте медиатор для вскрытия в шов между верхней и нижней частью корпуса, в нижнем левом углу контроллера.

Удерживая медиатор в шве, проведите им вдоль нижнего края к нижнему правому углу, чтобы ослабить пластиковые защёлки.

Шаг 3

Проведите медиатором вдоль правого края, чтобы ослабить пластиковые защёлки.

Шаг 4

Проведите медиатором вдоль верхнего края, чтобы ослабить оставшиеся пластиковые защёлки.

Не пытайтесь пока снять верхнюю часть — корпус всё ещё соединён с платой.

Шаг 5

Осторожно приподнимите верхнюю часть и разверните её вправо, как книгу.

Шаг 6

С помощью острого конца лопатки отведите серые защёлки на разъёме межплатного кабеля от гнезда, параллельно кабелю, чтобы освободить кабель.

Вытяните кабель из разъёма.

Шаг 7

Используйте отвёртку Phillips #0, чтобы вывернуть два винта длиной 4,4 мм, фиксирующие плату триггеров.

Шаг 8

Плата-адаптер подключена. При снятии платы-адаптера важно вытягивать её строго вверх, чтобы не согнуть контакты.

Снимите плату-адаптер, поднимая её строго вверх, отдаляя от контроллера.

Шаг 9

Используйте отвёртку Phillips #0, чтобы вывернуть два винта длиной 7,0 мм, фиксирующие триггер.

Шаг 10

Снимите плечевой триггер.

Шаг 11

Используя пинцет с притуплёнными концами, подденьте и извлеките плату кнопки плеча.

Шаг 12

Используйте отвёртку Phillips #0, чтобы вывернуть два винта длиной 5,9 мм.

Шаг 13

Вытяните основную плату прямо из корпуса, чтобы вынуть её.

Шаг 14

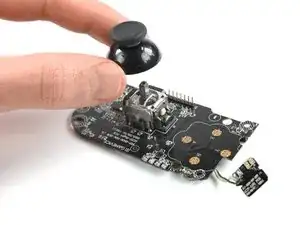

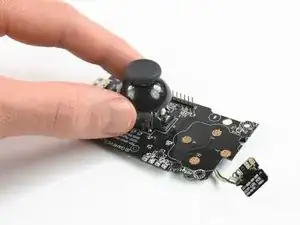

Удалите джойстик, потянув его вдали от платы.

Заключение

Для сборки устройства выполните эти шаги в обратном порядке.

Утилизируйте электронные отходы через переработчика с сертификатом R2 или e-Stewards.

Ремонт прошёл неудачно? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
