Замена передних кнопок Razer Kishi

Процесс вскрытия одинаков с обеих сторон. Для простоты в этом руководстве показан только процесс вскрытия правой стороны. Открутите ту сторону, которую хотите открыть и на которой будете работать.

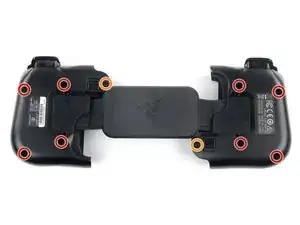

Для правой стороны удалите пять винтов Y0, крепящих правую половину контроллера.

Четыре винта 9,2 мм

Один винт 7,2 мм

Если вы хотите открыть левую сторону, удалите пять винтов Y0, крепящих левую половину контроллера.

Четыре винта 9,2 мм

Один винт 7,2 мм

Обе половины корпуса удерживаются пластиковыми защёлками.

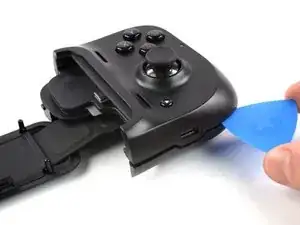

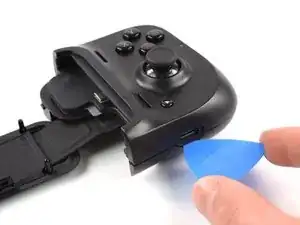

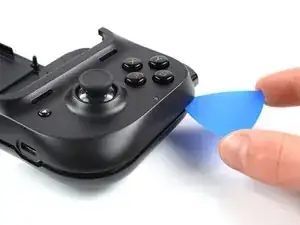

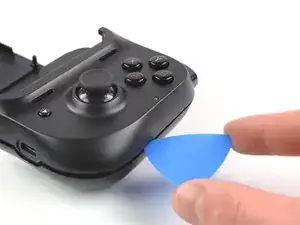

Вставьте пластиковую лопаточку в шов между верхней и нижней частями корпуса, в левый нижний угол контроллера.

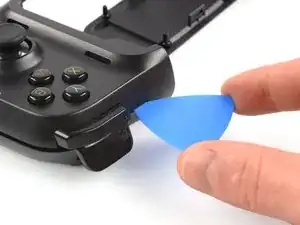

С лопаточкой всё ещё в шве, проведите ею вдоль нижнего края до правого нижнего угла, чтобы ослабить пластиковые защёлки.

Проведите лопаточкой вдоль правого края, чтобы ослабить пластиковые защёлки.

Проведите лопаточкой вдоль верхнего края, чтобы ослабить оставшиеся пластиковые защёлки.

Не пытайтесь пока снять верхнюю часть — корпус всё ещё соединён с платой.

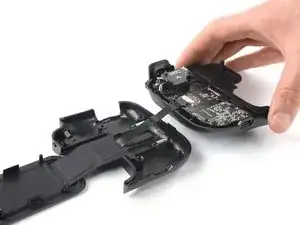

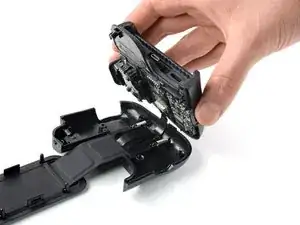

Осторожно приподнимите верхнюю часть и разложите её вправо, как книгу.

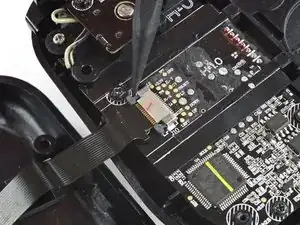

Используя заострённый конец лопаточки, отведите серые защёлки на разъёме шлейфа в сторону от разъёма, параллельно шлейфу, чтобы освободить кабель.

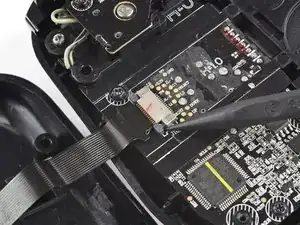

Вытяните кабель из разъёма.

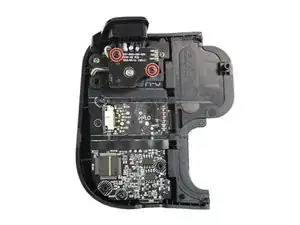

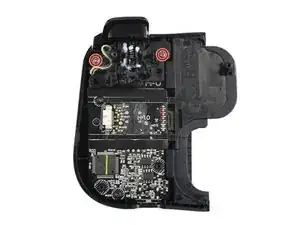

Отвинтите два винта длиной 4,4 мм, фиксирующие плату триггеров, крестовой отвёрткой Phillips #0.

Плата-адаптер подключена. При снятии платы-адаптера важно тянуть её строго вверх, чтобы не согнуть контакты.

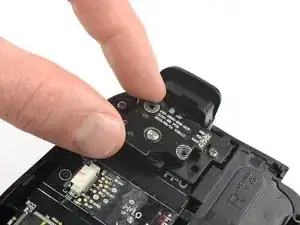

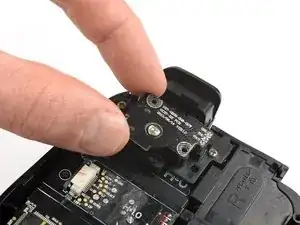

Снимите плату-адаптер, поднимая её прямо вверх, отводя от контроллера.

Отвинтите два винта длиной 7,0 мм, фиксирующие триггер, крестовой отвёрткой Phillips #0.

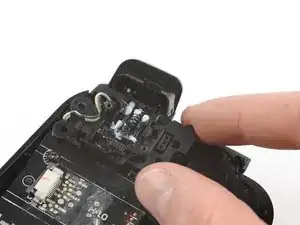

Снимите плечевой триггер.

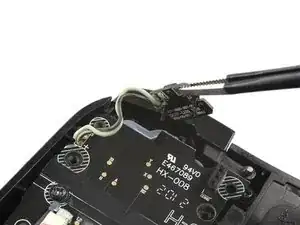

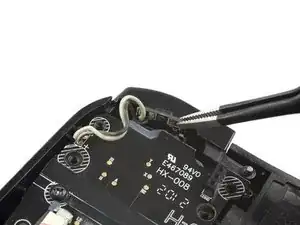

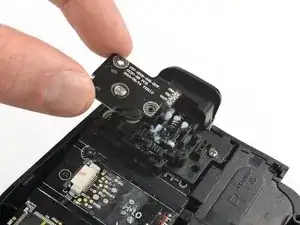

Используйте пинцет с притуплёнными концами, чтобы вытащить плату плечевой кнопки.

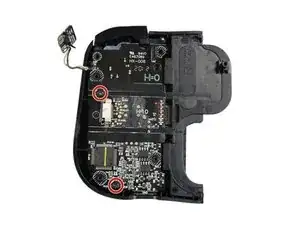

Отвинтите два винта длиной 5,9 мм крестовой отвёрткой Phillips #0.

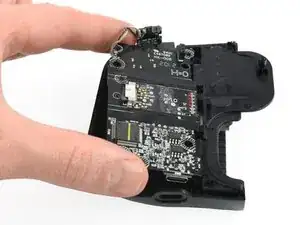

Вытяните основную плату прямо из рамки, чтобы вынуть её.

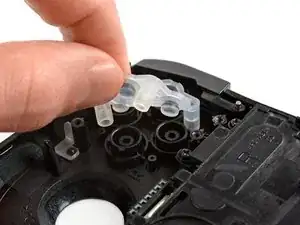

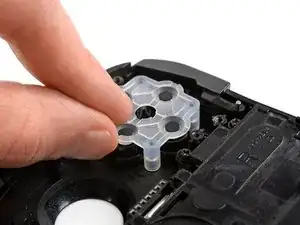

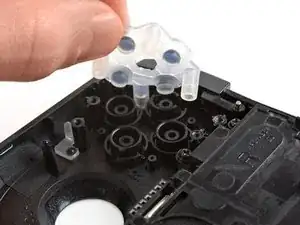

Снимите резиновую накладку, потянув её вверх.

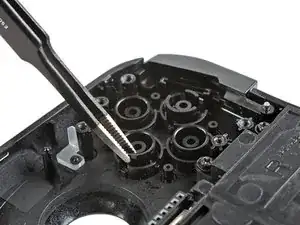

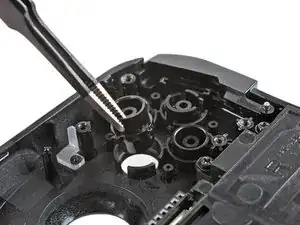

Используйте пинцет, чтобы вынуть передние кнопки.
